Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Nộp đơn: | dây chuyền sản xuất smt | Kích thước PCB: | 80 * 50 mm ---- 1500 * 350 mm |
|---|---|---|---|
| Góc vắt: | 60 ° / 55 ° / 45 ° | Phương pháp điều khiển: | Điều khiển PC |
| Trọng lượng máy: | Xấp xỉ: 1800Kg | Tên: | Máy in stear |
| Điểm nổi bật: | chọn và đặt máy smt,chọn và đặt thiết bị |
||

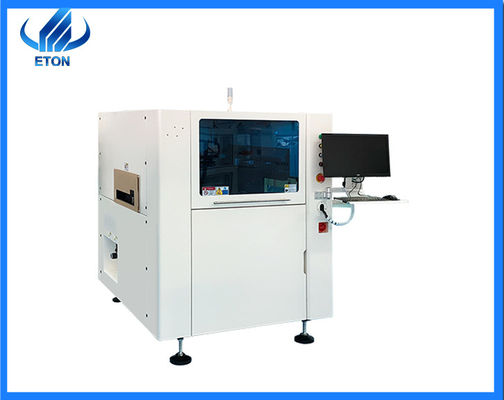

Máy in stprint tự động ET-F1500
Dán hàn được in trên các miếng đệm của các thành phần trên đế. Tuy nhiên, bề mặt của thiết bị ngày càng mịn và mịn hơn, do đó thiết kế của đế mạch tương ứng tốt và nhỏ. Do đó, in hàn dán cũng cần cải thiện đáng kể độ chính xác và hiệu suất của nó. Hầu hết các nhà sản xuất sản phẩm điện tử trên thị trường đang chuyển sang máy in hàn tự động hoặc hoàn toàn tự động để sản xuất các sản phẩm SMT.
ET-F1500 là máy in stprint tự động
ET-F1500 phù hợp với dây chuyền sản xuất smt, kích thước pcb tối đa là 1500 * 350 mm, phù hợp với hầu hết các sản phẩm pcb.
Thông số kỹ thuật
| Mô-đun | ET-F1500 |
| Kích thước khung màn hình | 1100 * 300 mm --- 1800 * 750 mm |
| Kích thước PCB | 80 * 50 mm ---- 1500 * 350 mm |
| Tốc độ vận chuyển | Tối đa 1500mm / S lập trình được |
| Hệ thống hỗ trợ PCB | Pin từ tính / bảng lên xuống điều chỉnh / hỗ trợ bằng tay |
| Tốc độ vắt | 6 ~ 200mm / giây |
| Góc vắt | 60 ° / 55 ° / 45 ° |
| Hệ thống làm sạch | Khô, ướt, chân không (lập trình) |
| Lặp lại chính xác vị trí | ± 0,015mm |
| Không khí cần thiết | 4,5 ~ 6Kg / cm 2 |
| Đầu vào nguồn | AC: 220 ± 10%, 50 / 60HZ 1Φ 3KW |
| Phương pháp điều khiển | Điều khiển PC |
| Kích thước máy | 2500 (L) X1200 (W) X1500 (H) mm |
| Trọng lượng máy | Xấp xỉ: 1800Kg |
Kết cấu
1. Căn chỉnh đồ họa
Thông qua ống kính máy ảnh của máy in dán hàn tự động, các điểm định vị quang học của đế và khuôn tô trên bàn làm việc được đặt ở giữa, sau đó đế và lưới thép được điều chỉnh một cách tinh xảo, sao cho mẫu đệm đế và mở khuôn tô hoa văn hoàn toàn trùng khớp. .

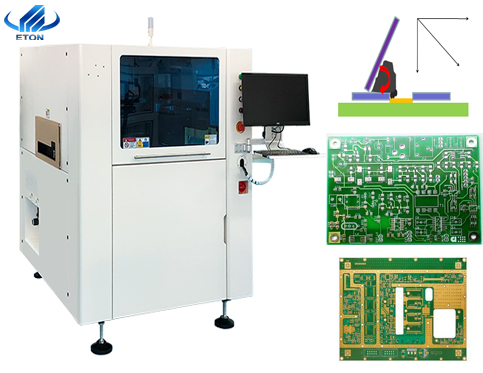

2.Squeege góc
Góc giữa cạp và stprint càng nhỏ, áp suất đi xuống càng lớn và dễ dàng bơm miếng dán hàn vào lưới, nhưng cũng dễ làm cho miếng dán hàn được ấn vào bề mặt dưới của khuôn tô , làm cho miếng dán hàn dính. Nói chung 45 ~ 60 ° là góc bóp tốt nhất.
Góc bóp HT-F1500 có thể bev 45 °, 55 °, 60 °.
Đóng gói và giao hàng
Máy của chúng tôi được đóng gói trong vỏ gỗ và chân không, cộng với dây và chân đế.
Nói chung, chúng tôi sẽ giao máy trong vòng bốn tuần kể từ khi thanh toán. Ngoài ra, vận chuyển bằng đường biển cũng phụ thuộc vào khách hàng.
Khách hàng
Chúng tôi đã xuất khẩu máy sang các nước khác nhau, chẳng hạn như Ấn Độ, Ai Cập, Hàn Quốc, Thổ Nhĩ Kỳ, Brazil, v.v.
Chẳng hạn như FSL, ETI, KONKA, OPPLE, MLS là khách hàng của chúng tôi. Ở Ấn Độ như RK, Surya, skyquad là khách hàng của chúng tôi.
Giấy chứng nhận
Chúng tôi là một nhà sản xuất công nghệ cao với CCC, CE, SIRA. Và chúng tôi có được một số công nghệ sở hữu trí tuệ, bao gồm 9 bằng sáng chế, 112 bằng sáng chế, 12 bản quyền phần mềm.
