Lập trình hệ thống làm sạch Máy hàn dán tự động cho in hàn PCB

Máy in dán tự động Pcb Máy in Smt cho máy hàn dán Pcb

Máy in stprint tự động ET-F1500

Quá trình nhuộm máy in p

In là một quá trình dựa trên thủy động lực có thể được giữ lại nhiều lần để áp dụng một lượng vật liệu cố định (dán hàn hoặc keo) lên bề mặt của PCB

Nói chung, in ấn là một quá trình rất đơn giản. PCB được giữ ở một khoảng cách nhất định hoặc tiếp xúc hoàn toàn với tấm thép hoặc lưới thép.

Vật liệu chảy dưới tác động của lưỡi dao và chảy trên bề mặt của tấm thép hoặc lưới thép, và lấp đầy bề mặt trên của tấm cắt. Vì vậy, vật liệu dính vào bề mặt PCB, và cuối cùng tách PCB ra khỏi màn hình hoặc tấm thép, để lại hình ảnh của vật liệu trên PCB.

Trong quy trình in dán hàn, chất nền được đặt trên bàn và kẹp bằng cơ hoặc chân không.

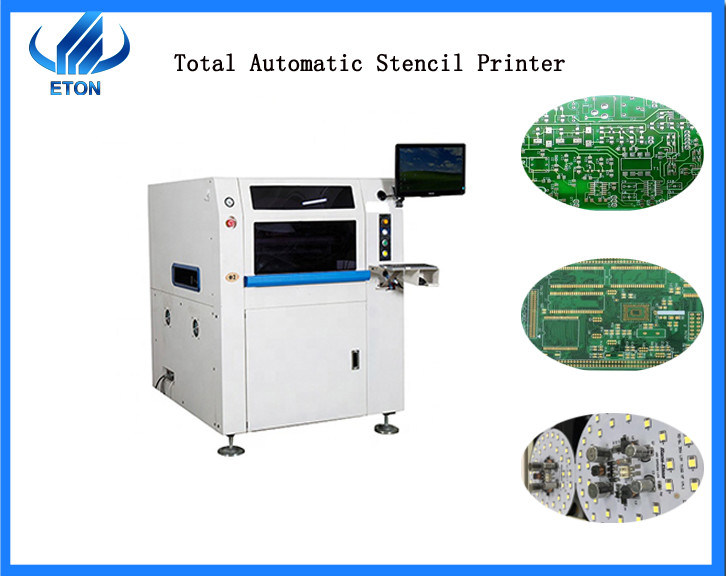

E T-F1500 là máy in tự động

ET-F1500 có thể áp dụng cho dây chuyền sản xuất smt tự động, bỏ lao động và tiền bạc.

Thông số ET-F1500

1. Kích thước máy: 2500 (L) X1200 (W) X1500 (H) mm

2. Trọng lượng máy: Khoảng: 1800Kg

3. Không khí cần thiết: 4,5 ~ 6Kg / cm2

4. Đầu vào nguồn: AC: 220 ± 10%, 50 / 60HZ 1Φ 3KW

5. Phương pháp điều khiển: Điều khiển PC

6. Độ chính xác lặp lại vị trí: ± 0,015mm

7. Hệ thống làm sạch: Khô, ướt, chân không (lập trình)

8. Góc vắt: 60 ° / 55 ° / 45 °

9. Tốc độ vắt: 6 ~ 200mm / giây

Khung màn hình

1. Kích thước tối thiểu là 1100 * 300 mm

2. Kích thước tối đa là 1800 * 750 mm

3. Độ dày 25-40 mm

Kích thước PCB

1. Kích thước pcb tối đa là 1500 * 350 mm

2. Kích thước pcb tối thiểu là 80 * 50 mm

3. Độ dày pcb là 0,4-6 mm

4. War war pcb <1%

Vận chuyển

Chiều cao 1.Transport là 860-940 mm

2.Transport hỗ trợ hướng trái-phải, phải-trái, trái-phải, phải-phải

3. Tốc độ vận chuyển tối đa là 1500 mm / s lập trình được

Vị trí PCB

1. Hệ thống hỗ trợ là pin từ tính / bảng lên xuống được điều chỉnh / bảng hỗ trợ

2. Hệ thống kẹp là kẹp bên, vòi chân không

Hồ sơ công ty

Công ty TNHH Thiết bị tự động hóa ETON đặt tại Thâm Quyến, Trung Quốc, được thành lập vào năm 2011. Tập trung vào ngành công nghiệp máy móc, có các bộ phận sản xuất độc lập, đội ngũ R & D, đội ngũ bán hàng và bộ phận dịch vụ sau bán hàng. Có ba văn phòng tại Trung Quốc là Thâm Quyến, Trung Sơn và Hàng Châu. Ngoài ra còn có văn phòng tại Delhi và Mumbai, Ấn Độ.

Công ty chúng tôi là một công ty phát triển quốc tế cho khách hàng toàn cầu. Máy vị trí của chúng tôi được xuất khẩu đến hơn 20 quốc gia và đã được đón nhận trên toàn thế giới. Chẳng hạn như Hoa Kỳ, HÀN QUỐC, CHLB Đức, Ai cập, Thổ Nhĩ Kỳ, VIỆT NAM, TUNISA

Và như vậy.
