Thông tin chi tiết sản phẩm:
Thanh toán:
|
Tên: | chọn và đặt máy | Hệ thống: | cửa sổ7 |
---|---|---|---|
Tổng khối lượng: | 1250kg | Vòi phun: | 8 CÁI |
Tốc độ: | 40000CPH | Kích thước PCB: | 1200 * 350mm |
Kích thước: | 2550 * 1650 * 1550mm | Máy ảnh: | 2 bộ máy ảnh nhập khẩu |
Điểm nổi bật: | máy lắp led tốc độ cao,máy lắp ráp smt |

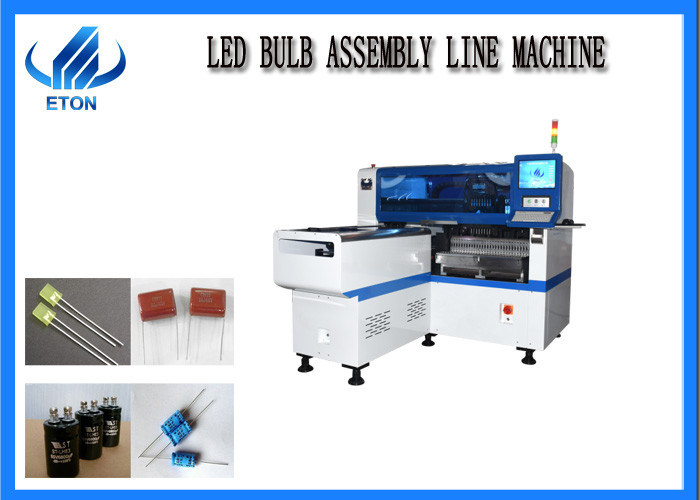

Độ chính xác cao Lắp ráp bóng đèn led IC tạo máy smd chọn và đặt máy
Thông tin chi tiết sản phẩm
1. Hệ thống đầu lắp chính xác
Phương pháp lắp 8 đầu vòi, chọn nhóm và đặt riêng / chọn riêng và đặt riêng có thể đáp ứng các yêu cầu lắp đặt của các thành phần khác nhau.
Mỗi đầu vòi phun được điều khiển độc lập bởi một động cơ servo độc lập để giảm cấp liệu và đảm bảo độ chính xác của việc lắp ở tốc độ cao hơn so với động cơ bước.
2. Vít nhập khẩu chính xác cao
Trục X và Y sử dụng động cơ tuyến tính từ tính cao cấp để điều khiển trục vít và trục Z sử dụng động cơ servo panasonic để điều khiển và truyền động, với hiệu suất tăng tốc siêu cao và tốc độ di chuyển ổn định để đảm bảo độ chính xác và ổn định của từng bước gắn.
Phạm vi áp dụng
Đèn và đèn lồng: đèn huỳnh quang, bóng đèn, đèn trần, đèn panel, đèn đúc, đèn khai thác, đèn downlight, v.v.
Chiếu sáng: ống ánh sáng mềm, ống cứng, mô-đun quảng cáo, v.v.
Lớp dán: Dán đồng hồ LED
HT-E8S | ||
PCB | Chiều dài chiều rộng PCB | Tối đa: 1200 * 300mm tối thiểu: 100 * 100mm |
Độ dày PCB | 0,5 ~ 5mm | |
Kẹp PCB | Điều chỉnh áp suất khí nén | |
Chế độ gắn kết | Ø Nhóm để chọn và tách để đặt | |
Hệ điều hành | hệ thống | Windows 7 |
phần mềm | R & D độc lập | |
trưng bày | Màn hình cảm ứng | |
Thiết bị đầu vào | Bàn phìm chuột | |
Tầm nhìn hệ thống | Số máy ảnh | 2 bộ máy ảnh nhập khẩu |
Gắn kết chính xác | 0,02mm (độ chính xác lặp lại) | |
Chiều cao lắp đặt | <36mm | |
Tốc độ lắp | 40000CPH | |
Không gian thành phần | 0,2mm | |
Số trạm trung chuyển | 30 CÁI | |
Không có vòi phun | 8 CÁI | |
Quyền lực | 380AC 50HZ | |
Sự tiêu thụ năng lượng | 4KW | |
Truyền tải băng tải | Chiều dài tối đa: 1200mm | |
Tốc độ truyền | > 500mm / giây | |
Hướng truyền | Cả hai hướng | |
Chế độ truyền | Lái xe trực tuyến tự động | |
Áp suất không khí | > 5,0kg / cm² | |
Điều khiển điện | Nghiên cứu và phát triển độc lập bởi ETON | |
1 bộ mô-đun thẻ điều khiển chuyển động | Nghiên cứu và phát triển độc lập bởi ETON | |
Cách truyền động trục X, Y, X. | Điều khiển động cơ servo cho trục X, Y, Z | |
Cách cho ăn | Bộ nạp điện với động cơ đôi |
