Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tên: | chọn và đặt máy | Chiều dài: | 2550MM |
|---|---|---|---|
| Chiều rộng: | 1650mm | Chiều cao: | 1550mm |
| Tổng khối lượng: | 1700kg | Hệ thống: | windows 7 |
| phần mềm: | R&D độc lập | Thiết bị đầu vào: | bàn phìm chuột |
| Điểm nổi bật: | Máy lắp SMT Máy nạp điện,Máy lắp ống kính máy ảnh SMT,Máy chọn và đặt đèn LED 2550mm |
||

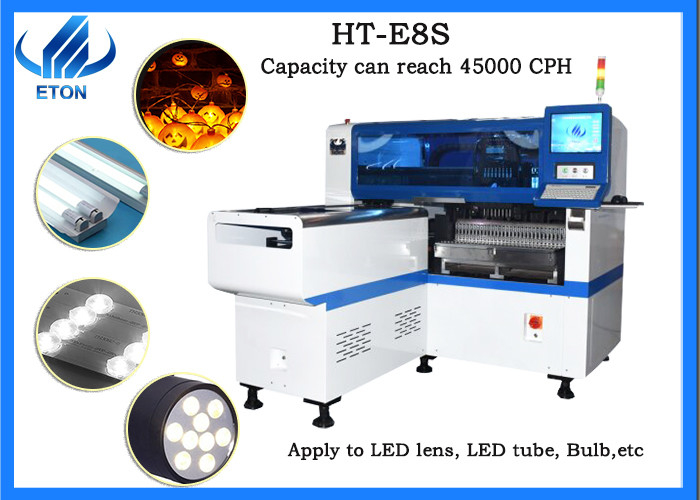

Máy ảnh đánh dấu bộ nạp điện 45000CPH Máy chọn và đặt ống kính LED
Mô tả Sản phẩm
| 1. Trong khi sản xuất nhiều loại PCBA, nó cũng có thể gắn ống kính, vi mạch và các thành phần có hình dạng đặc biệt khác nhau. Phạm vi thành phần lắp tối thiểu là 0402, phạm vi thành phần lắp tối đa là 15mm và chiều rộng tối đa của các thành phần là 17mm, Năng lực sản xuất có thể đạt 45000 CPH (điều kiện tốt nhất của chúng tôi). |
|
2. Chiều dài tối đa của đường truyền dẫn hướng là 1200mm, có nghĩa là mô hình này có thể được dán với các sản phẩm khác nhau, từ bảng PCB 100 * 100 bóng đèn đến bảng PCB ống LED 1200 * 500mm. |
|
3. Nhóm chế độ đơn có 12 đầu phun hút và 28 đầu cấp liệu, mỗi đầu được điều khiển bởi một động cơ servo, Cả hai hoạt động cùng nhau.Có thể gắn bảng PCB với các góc khác nhau, chẳng hạn như trạng thái tròn của bóng đèn |
|
4. Công nghệ được cấp bằng sáng chế độc quyền Hệ thống cấp liệu điện tử Nhận dạng chuyến bay căn chỉnh tầm nhìn, hiệu chỉnh dấu hiệu Chức năng nạp lại vật liệu không ngừng
|
Tính năng
1. Trục x vào và ra khỏi bảng PCB và được dán trong khi vào và ra.Nó sử dụng động cơ tuyến tính, động cơ servo và động cơ bước, có độ chính xác cao hơn và tuổi thọ dài hơn.
2. Đánh dấu nhận dạng máy ảnh, quét điểm tham chiếu của bảng PCB để chuẩn bị cho việc chuẩn bị chương trình lắp và máy ảnh nhận dạng chuyến bay xác định xem có rò rỉ vật liệu hay không, để đảm bảo độ chính xác cao của việc lắp.
Tham số
| Kích thước PCB | Tối đa: 1200 * 500mm Tối thiểu: 100 * 100mm |
| Độ dày PCB | 0,5-5mm |
| Kẹp PCB | Điều chỉnh áp suất khí nén |
| Chế độ gắn kết | Tách ra để chọn và tách rời để dán |
| Chiều cao gắn kết | ＜ 15mm |
| Độ chính xác gắn kết | ± 0,04mm |
| Tốc độ lắp | 45000CPH |
| Không gian thành phần | 0,2mm |
Thiết bị
Mô hình HT-E8S có thể được làm từ nhiều sản phẩm khác nhau, chẳng hạn như bóng đèn, đèn bảng, đèn đường, ống đèn, màn hình hiển thị, IC, v.v. .Tất nhiên, cũng có những mô hình có thể được tùy chỉnh, và chiều dài của bảng mạch PCB có thể đạt 1,5m.
Những yếu tố nào cấu thành quá trình xử lý chip SMT?
1. In dán hàn:thuốc hàn bị nhỡ trên tấm PCB thông qua lưới thép để chuẩn bị cho việc hàn các thành phần.Các thiết bị cần thiết trong quá trình này là máy in dán hàn, được chia thành hoàn toàn tự động và bán tự động.
2. Gắn kết.Để lắp đặt chính xác các bộ phận lắp ráp bề mặt vào vị trí cố định của PCB, thiết bị cần có trong bước này là bộ lắp.Sản phẩm nằm sau dây chuyền sản xuất miếng dán SMT.
3. Hàn lại.Tác dụng là làm tan chảy keo hàn để các thành phần trên bề mặt của nó có thể được liên kết với bảng mạch PCB.Lò nung nóng lại cần thiết được đặt phía sau giá đỡ.Bước 4 là làm sạch bản vá SMT.Thứ nhất, xỉ hàn có hại cho cơ thể người trên ván hàn đã lắp ráp cần được làm sạch.Máy làm sạch được sử dụng là loại thiết bị này, và vị trí không thể cố định.
Câu hỏi thường gặp
Q1: Phạm vi ứng dụng của sản phẩm của bạn là gì?
A: Sản phẩm của chúng tôi có lợi thế lớn trong việc sản xuất trình điều khiển đèn LED và nguồn sáng.Nếu bạn là nhà sản xuất đèn LED hoặc đang chuyển sang ngành này, chúng tôi có thể cung cấp thêm thông tin cho bạn.
Q2: Bạn đã đạt được bất kỳ chứng chỉ nào cho sản phẩm của mình chưa?
A: Có, Máy của chúng tôi đã giành được nhiều chứng chỉ, chẳng hạn như CCC, CE, Sira, và doanh nghiệp của chúng tôi đã giành được giải thưởng công nghệ cao quốc gia vì sức mạnh R & D mạnh mẽ của nó.
