Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tên: | chọn và đặt máy | Chiều dài: | 1200mm |
|---|---|---|---|
| Chiều rộng: | 1930MM | Chiều cao: | 1500mm |
| Hệ thống: | windows 7 | phần mềm: | R&D độc lập |
| Trưng bày: | màn hình cảm ứng | Thiết bị đầu vào: | Bàn phìm chuột |

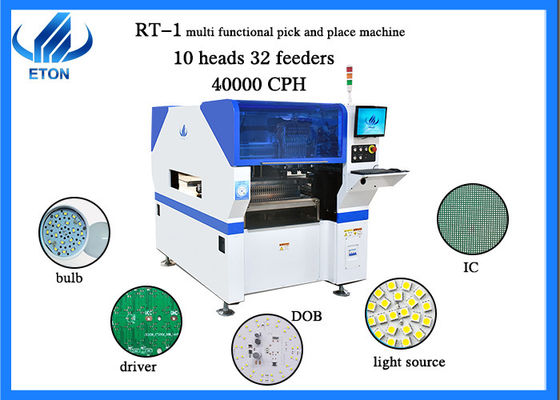

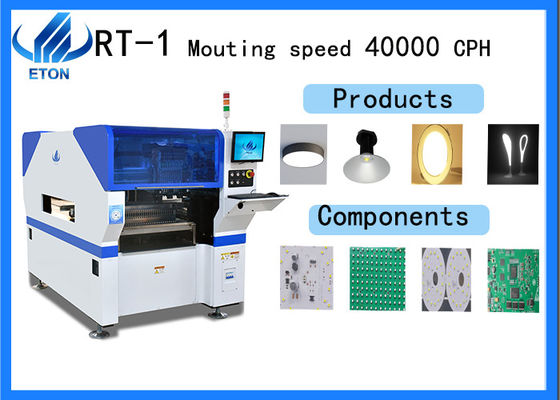

Mô-đun đơn 40000CPH 10 đầu 32 bộ cấp liệu Bóng đèn làm cho máy chọn và đặt SMT
Mô tả Sản phẩm
1. RT-1,2 bộ camera, căn chỉnh trực quan nhận dạng chuyến bay, hiệu chỉnh dấuvà váphạm vi chính xáccó thể nhỏ như± 0,04mm.
2. Cácgiá thấp, nhưngcó rất nhiều sản phẩm có thể được làm.Mô hình này có10 đầuvà có thể được trang bị10 vòi hút và 32người trung chuyển.Đa số là 8 vòi hút trên thị trường nên thiết kế 10 vòi hút tận dụng tối đacông suất sản xuất lý tưởng của RT-1 đạt 40000 CPH.
3. Cáccông suất tiêu thụ là 4kw.Cácmôi trường sử dụng được đặt trong khoảng 20 ℃ - 26 ℃để phù hợp với nhiệt độ trở lại bình thường của chất hàn.Thanh dẫn hướng tuyến tính và đầu tạo ra từ trường để hỗ trợ chuyển động tới và lui của đầu.Cácđộng cơ servo và động cơ góchợp tác với nhau để cải thiện độ chính xác của việc lắp.
Mô tả PCB
1. SựKích thước tối đacủa PCB đa hướng là450 * 350mmvàtối thiểu là 80 * 80mm.
2. Cácđộ dày của PCBbảng là giữa0,1-6mm, là quá đủ để tạo ra độ dày tiêu chuẩn của PCB trên thị trường, nhưng khi nó nhỏ hơn 0,6mm, nó cần được hỗ trợ bởi vật cố định vì nó quá mỏng.
Tính năng
| 1. Nhóm chế độ đơn, điều khiển hệ thống đơn, có thể được áp dụng cho nhiều loại sản phẩm LED và linh kiện điện tử SMD. |
|
2. Nó được trang bị bằng sáng chế độc quyền của công ty ETON, chẳng hạn như chức năng tối ưu hóa tự động, tối ưu hóa đường dẫn xuất hiện sau khi lập trình, để làm cho việc truyền, quét và lắp nhanh hơn và chính xác hơn. |
|
3. Đầu và đuôi của bộ nạp điện tử được điều khiển bởi một động cơ, và hai động cơ cung cấp năng lượng. |
Tham số
| Kẹp PCB | khí nén |
| Chiều cao gắn kết | ≤15mm hoặc tùy chỉnh |
| Quyền lực | AC 380V |
| Tốc độ truyền | ≤1000mm / giây |
| Hướng truyền | Trái-phải hoặc phải-trái |
| Cung cấp không khí | 0,4-0,6mpa |
| Cách định vị | quang học |
| Kiểm soát điện | R & D độc lập bởi ETON |
Quy trình xử lý chip SMT
Đầu tiên: In dán hàn: keo hàn bị bỏ sót trên tấm PCB thông qua lưới thép.
Thứ hai: Vị trí.Vị trí chính xác của các thành phần điện tử được thực hiện thông qua vòi hút và cấp liệu của máy định vị.
Thứ ba: Hàn chảy lại, trong lò nung lại, thuốc hàn được làm nóng, nấu chảy và làm nguội để cố định.
Dựa trên ba bước trên, chúng tôi có thể cung cấp cho bạn một sơ đồ sản phẩm hoàn chỉnh.
Triển lãm công ty
Được thành lập vào năm 2011, Yitong đã tập trung vào ngành công nghiệp SMT trong mười năm, với kinh nghiệm chuyên nghiệp và phong phú.Trong mười năm qua, chúng tôi đã không ngừng đổi mới và có được tổng cộng 133 bằng sáng chế, bao gồm cả phần mềm và phần cứng.80% nhà máy SMT ở Trung Quốc là khách hàng của chúng tôi, và sản phẩm của chúng tôi được xuất khẩu sang hơn 20 quốc gia ở nước ngoài.
Câu hỏi thường gặp
Câu hỏi 1: Những thành phần tối thiểu có thể được dán bởi RT-1 Mounter?
A: 0402 là được và phạm vi tối đa của các phần tử lắp là 17mm.
Q2: Ưu điểm của dây chuyền hoàn toàn tự động là gì??
A: Dây chuyền hoàn toàn tự động tiết kiệm lao động, tạo điều kiện quản lý, điều khiển chương trình và tiết kiệm thời gian sản xuất
