Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tên: | chọn và đặt máy | sự bảo đảm: | 1 năm |
|---|---|---|---|
| Chiều dài: | 2700mm | Chiều rộng: | 2300mm |
| Chiều cao: | 1550mm | Tổng khối lượng: | 1700kg |
| phần mềm: | R&D độc lập | Hệ thống: | windows 7 |

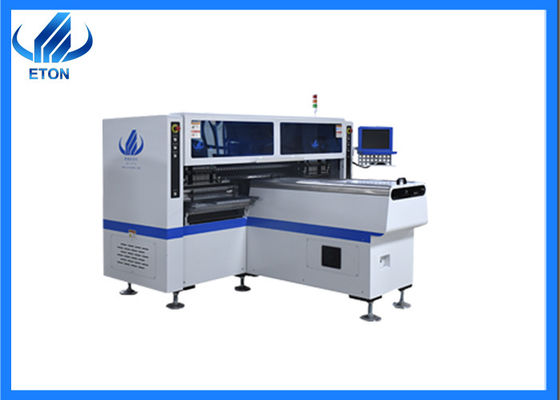

Máy tạo màn hình ống 18000CPH 34 đầu 68 đầu nạp Máy lấy và đặt SMT
Mô tả Sản phẩm
| 1. Trong thiết kế của mô hình này, để nâng cao năng suất sản xuất, 34 vòi hút và 68 ghế cấp liệu được thiết kế.Các cánh tay cơ khí của hai nhóm bộ phận hút di chuyển trên cùng một rãnh, làm cho công suất sản xuất tối đa của nó vượt quá 180000 CPH. |
|
2. Một tấm vật liệu có thể được dán riêng biệt, hoặc 2-4 loại vật liệu thô có thể được dán cùng một lúc và các thành phần có thể được lập trình theo thiết kế PCB của khách hàng. |
|
3. Phần mềm ứng dụng của mounter được phát triển độc lập bởi ETON.Nó không chỉ dễ học mà còn có thể được cập nhật miễn phí và bảo hành trọn đời |
Bảng mạch PCB

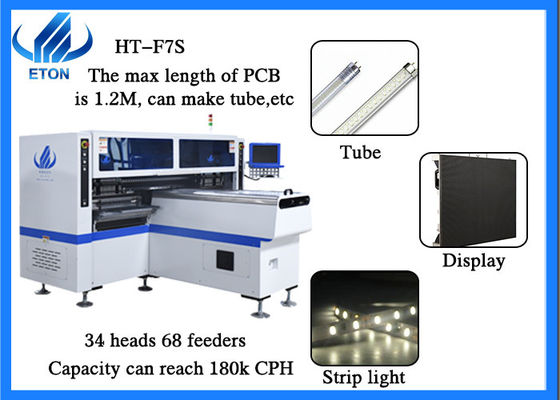

1. Bảng PCB có thể dài nhất từ 1,2m đến dài nhất và chiều rộng là 330mm, có nghĩa là nó có thể được lắp đặt trên các sản phẩm ứng dụng lớn, ống dài, đèn bảng lớn, v.v.
2. Lấy nó ra và dính lại với nhau.Công nghệ này đẩy nhanh tốc độ lắp ở một mức độ nhất định, nhưng bạn có thể yên tâm rằng tốc độ được tăng tốc và độ chính xác được đảm bảo.
Đặc trưng
| 1. Với chức năng hiệu chỉnh tự động, không cần theo dõi liên tục thủ công và cũng có thể dán RGB. |
|
2. Vị trí lắp các thành phần được thiết kế trên bảng mạch PCB.Không cần phải đợi dưới bất kỳ tỷ lệ hạt đèn và điện trở nào để nhận ra việc lắp một lần. |
|
3. Năm camera giám sát lẫn nhau để đảm bảo rằng nhãn được lập trình và dán chính xác. |
Tham số
| Độ dày PCB | 0,5-5mm |
| Kẹp PCB | Điều chỉnh áp suất khí nén |
| Số máy ảnh | 5 CÁI |
| Độ chính xác lặp lại | ± 0,02mm |
| Sự tiêu thụ năng lượng | 6KW |
| Quyền lực | 380AC50Hz |
| Tốc độ lắp | 150000CPH - 180000CPH |
| Không gian thành phần | 0,5mm |
Các bước hoạt động cụ thể của thay dây SMT Mounter
Khi SMT Mounter hoàn thành kế hoạch sản xuất hiện tại và chuyển đổi sang một kế hoạch lắp đặt khác, nó cần phải thay đổi dây chuyền để lắp sản phẩm khác.Chúng ta nên lập trình lại kịp thời tất cả dữ liệu của bộ lắp, thay bộ tiếp liệu, điều chỉnh tổ chức vận chuyển chất nền và bảng định vị, đồng thời điều chỉnh và thay thế đầu lắp để thay thế đường dây.
1. Lập trình lại hệ thống mounter: Hệ thống mounter thường áp dụng lập trình thủ công và lập trình máy tính.Mounter cấp thấp thường áp dụng lập trình giảng dạy thủ công, trong khi Mounter cao cấp có thể áp dụng lập trình hoạt động trên máy tính.
2. Thay bộ nạp của sản phẩm phoi ban đầu: Để giảm thời điểm thay bộ nạp của bộ phận lắp, phương pháp phổ biến là sử dụng bộ nạp "dỡ hàng nhanh", và phương pháp nhanh hơn là thay thế cơ cấu bộ nạp, để bộ nạp của từng thành phần trên loại nền của bộ lắp được lắp trên khung bộ nạp riêng để thay thế.
3. Điều chỉnh cơ cấu truyền tải và bàn định vị của bộ lắp: Khi kích thước của đế được thay thế khác với kích thước của thiết bị hiện tại, hãy điều chỉnh chiều rộng của bàn định vị đế và cơ cấu vận chuyển để chuyển chất nền.Trình gắn có thể được điều chỉnh chủ động dưới sự kiểm soát của chương trình và Trình gắn cấp độ tiếp theo có thể được điều chỉnh bằng tay.
4.Thay thế đầu lắp của máy lắp: Khi loại cấu kiện được lắp trên đế vượt quá quy mô thiết bị của đầu lắp, có lẽ khi loại đế thay đổi, đầu lắp của máy thường được thay thế hoặc điều chỉnh.Hầu hết các trình gắn có thể chủ động thay thế và điều chỉnh đầu gắn dưới sự điều khiển của chương trình, trong khi một số trình lắp cần thực hiện các thao tác đó bằng tay.
