Thông tin chi tiết sản phẩm:
Thanh toán:
|
tên sản phẩm: | dẫn đầu chọn và đặt máy | Kích thước PCB tối đa: | 500 * 300mm |
---|---|---|---|
PCB kẹp: | Kẹp xi lanh, điều chỉnh chiều rộng theo dõi | Số lượng máy ảnh: | 4 chiếc |
Số người đứng đầu: | 20 CÁI | Phạm vi thành phần: | Gói 0201-10mm và ic, v.v. |

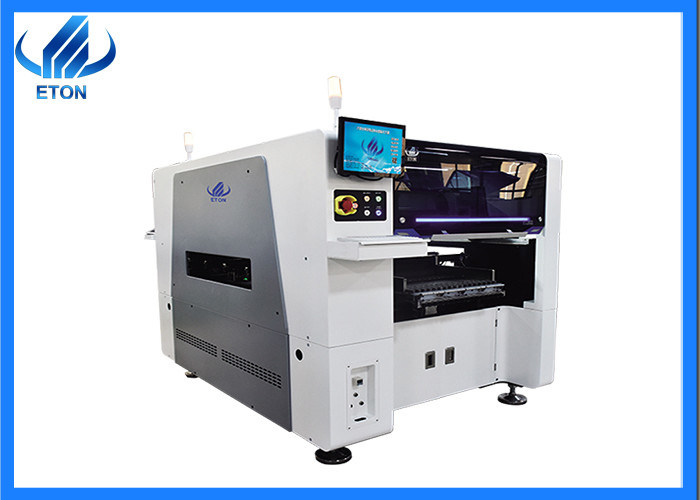

Máy sản xuất đèn đường LED 90000CPH Máy chọn và đặt
Giới thiệu
Còn được gọi là "máy lắp", "hệ thống gắn bề mặt" (Surface Mount System), trong dây chuyền sản xuất, nó được cấu hình sau máy phân phối keo hoặc máy in lụa, bằng cách di chuyển đầu định vị để gắn chính xác các thành phần gắn trên bề mặt.Một thiết bị được đặt trên một tấm PCB.Được chia thành hai thủ công và tự động.
Nguyên lý làm việc
Máy định vị có thể gắn và hàn trực tiếp các thành phần gắn trên bề mặt vào vị trí xác định mà không cần khoan lỗ chèn trên tấm in, có thể được mô tả như một sản phẩm khác của tự động hóa công nghiệp.Máy định vị chủ yếu bao gồm một đầu định vị và một thấu kính tĩnh.Đầu tiên, đầu lắp đặt lấy vòi phun và hút các thành phần trên vị trí tương ứng của PCB theo loại gói, số thành phần và các thông số khác của các thành phần đặt được nhập khẩu;thứ hai, tĩnh Ống kính phát hiện, xác định và căn chỉnh các thành phần đón theo chương trình xử lý thị lực;cuối cùng, đầu vị trí gắn các thành phần vào các vị trí tương ứng trên bảng mạch PCB
Thủ tục điều hành
1. Chuẩn bị trước khi đặt, chẳng hạn như: chuẩn bị tài liệu quy trình sản phẩm, chuẩn bị chi tiết vị trí sản phẩm và chuẩn bị bộ nạp đáp ứng các thông số kỹ thuật của thành phần;
2. Khởi động máy đặt: Khởi động máy theo đúng quy trình vận hành kỹ thuật an toàn thiết bị, chú ý kiểm tra áp suất khí của máy có đạt yêu cầu không.Điều chỉnh chiều rộng theo dõi theo chiều rộng của bảng PCB;
3. Lập trình trực tuyến
4. Cài đặt bộ nạp
5. Tạo hình ảnh trực quan về các dấu hiệu và thành phần của fiducial;
6. Dán thử
7. Sản xuất hàng loạt
8. Kiểm tra
Tham số
Kích thước (L * W * H) | 2317 * 1376 * 1762mm |
Tổng khối lượng | 1700kg |
Chiều dài PCB chiều rộng |
Tối đa: (PCB đơn) 500 * 450mm; (PCB đôi) 500 * 300mm Tối thiểu: 50 * 50mm |
Độ dày PCB | 0,5-4,5mm |
Kẹp PCB | Kẹp xi lanh, điều chỉnh chiều rộng theo dõi |
Số của trạm trung chuyển | 32 CÁI |
Không đầu | 20 CÁI |
Tốc độ gắn kết | 90000 CPH |
Quyền lực | AC 380 V |
Môi trường hoạt động | 6 KW |
Tính năng của máy chọn và đặt
1. Máy định vị tốc độ cao,có thể gắn kết các thành phần 0201,
2. Đây là máy đa chức năng với mô-đun đôi,tổng số 20 đầu, mỗi bộ phận 10 đầu, có thể sản xuất hai loại sản phẩm cùng một lúc.
3. Trục X là động cơ lót từ, trục Y và trục Z là động cơ servo, hiệu suất rất tốt và độ chính xác cao.
4. Nó thông minh, có thể tạo ra các loại đèn LED và bảng điện khác nhau, chẳng hạn nhưbóng đèn, Bảng điều khiển, Xuống-ánh sáng, đèn đường, trình điều khiển điện, bảng điện tử khác, v.v.
5. Độ chính xác cao của nó (độ chính xác), áp dụng to Chip LED, điện trở, tụ điện, IC, linh kiện định hìnhvân vân.
6. Nó cao-tốc độ máy, tốc độ tối ưu là 90000CPH
Tại sao chọn chúng tôi?
Đóng gói và giao hàng
Câu hỏi thường gặp
1. Bạn có cung cấp máy băng tải PCB?
A: Có, chúng tôi cung cấp toàn bộ máy dòng SMT, như băng tải, máy chọn và đặt, máy nung lại lò, v.v.
2. Máy in stencil tự động này có phù hợp để in bảng điều khiển ánh sáng không?
A: Có, máy in stencil tự động này có độ chính xác rất cao, phù hợp với kích thước pcb tối đa là 400 * 340mm, độ chính xác in đạt 0,025mm.
3. Bảo hành máy này là gì?Và làm thế nào về dịch vụ sau bán hàng?
A: Chúng tôi cung cấp bảo hành một năm, trong thời gian bảo hành, bất kỳ bộ phận nào cần được sửa chữa và thay thế sẽ miễn phí.Và chúng tôi sẽ hỗ trợ cài đặt máy và đào tạo trực tuyến, máy cũng hỗ trợ điều khiển từ xa, máy sẽ rất dễ vận hành.
4. Tôi muốn sản xuất màn hình led, máy của bạn có thích hợp để sản xuất sản phẩm này không?
A: Có, chúng tôi có thể cung cấp toàn bộ Dây chuyền SMT để sản xuất màn hình led, bao gồm máy in stencil, máy chọn và đặt, máy lò nung nóng lại, máy băng tải, v.v.
5. Chúng tôi không có bất kỳ kinh nghiệm vận hành máy, có khó khăn cho việc vận hành không?
A: Máy của chúng tôi rất dễ dàng!Giao diện người-máy thân thiện, đơn giản và dễ học, người vận hành có thể điều khiển máy trong vòng vài ngày đào tạo.
6. Tôi đến từ Ấn Độ, tôi có thể thanh toán bằng đồng rupee của Ấn Độ không?
A: Rất tiếc, đơn đặt hàng này chỉ hỗ trợ thanh toán bằng USD hoặc CNY.Và chúng tôi cũng hỗ trợ thanh toán bằng Alibaba trực tiếp.
