Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Độ dày pcb: | 0,6-6mm | Tốc độ bóp: | 6-300mm / giây |
|---|---|---|---|
| Áp suất ép: | 0-10kg / cm | Tốc độ vận chuyển: | Tối đa 1200mm / s có thể lập trình |
| Kích thước MAX (khung màn hình): | 737mm | Kích thước MIN (khung màn hình): | 470mm |
| Độ dày khung màn hình: | 25-40mm | Kích thước PCB: | tối đa: 520 * 350mm tối thiểu: 50 * 50mm |
| Điểm nổi bật: | Máy in bút chì tự động có thể lập trình,Máy in bút chì tự động 2 đầu |
||
Tính năng của máy
Hệ thống vận chuyển và kẹp PCB
Hướng tải PCB có thể được lựa chọn và kết hợp một cách tự do.
Băng tải bánh răng bên trong được chế tạo độc đáo để chống kẹt.
Điều khiển tốc độ vận chuyển có thể lập trình làm cho PCB dừng chính xác hơn.
Sử dụng các kẹp bên linh hoạt và giá đỡ phân đoạn để kẹp PCB một cách hiệu quả nhằm đảm bảo sự tiếp xúc cân bằng hoàn toàn giữa PCB và lưới thép.
Cấu trúc ổ đĩa mô-đun được thiết kế tối ưu giúp cải thiện hiệu quả độ ổn định của hiệu chuẩn nền và nhận ra đường truyền siêu nhỏ dưới sự tinh chỉnh, để máy có thể đáp ứng yêu cầu in với độ chính xác cao hơn.Cấu trúc đơn giản và đáng tin cậy, có thể điều chỉnh thuận tiện và việc điều chỉnh độ cao của mã PIN hỗ trợ của bảng mạch PCB với các độ dày khác nhau có thể nhanh chóng được thực hiện.
Hệ thống định vị Stencil
Cầu treo hình vòm treo cạp nối trực tiếp.
Kích thước của lưới thép là phổ thông, khả năng ứng dụng tốt và rộng rãi.
Khung lưới thép cố định phân đoạn.
Hệ thống Scraper
Gầm cạp bằng nhôm đúc để đảm bảo cạp chạy trơn tru hơn.
Đầu in trình điều khiển động cơ bước có thể lập trình được hệ thống treo tự điều chỉnh.
Cấu trúc ray trượt định vị kiểu thanh trượt kép hai bên đảm bảo độ chính xác và trơn tru khi chạy trước và sau khi in.
Theo các yêu cầu áp suất khác nhau của gạt trước và sau và độ ổn định của việc nâng và hạ, để tránh rò rỉ chất hàn, lưỡi dao có thiết kế kẹp đàn hồi nhất định, áp lực của chổi cao su, tốc độ nâng, in tốc độ và phạm vi in đều có thể điều chỉnh bằng phần mềm.Cung cấp nhiều phương pháp tách lớp khác nhau để đáp ứng các yêu cầu khác nhau của PCB, cung cấp cho khách hàng một nền tảng kiểm soát in ấn tốt.
Hệ thống gạt kiểu ray trượt, cải thiện độ ổn định hoạt động và kéo dài tuổi thọ.
Thiết bị phản hồi áp suất của máy quét vòng kín hoàn toàn giám sát áp suất của máy quét tại mọi thời điểm, giúp cho việc in ấn đầy đủ hơn.
Quy mô nhúng, không bao giờ rơi ra.
Giao diện hoạt động
Giao diện hoạt động thân thiện dễ học và dễ sử dụng
Với chức năng đối thoại Người-máy tốt
Tạo tệp chương trình với chức năng giảng dạy và điều hướng, với lời nhắc cho từng bước.
Một phím chuyển đổi giữa tiếng Trung và tiếng Anh, với nhật ký hoạt động, phân tích và chẩn đoán bản ghi lỗi và các chức năng khác.
Hệ thống hình ảnh và quang học
Trục X, Y sử dụng trục vít bi mài có độ chính xác cao, được dẫn động bởi động cơ servo ở cả hai bên.
Bộ phân cực được thêm vào bên trong và Dấu của các hình dạng khác nhau được nắm bắt tự động và chính xác, đồng thời các nguồn sáng đồng nhất ba chiều trên, dưới và đồng trục.
Thông số máy

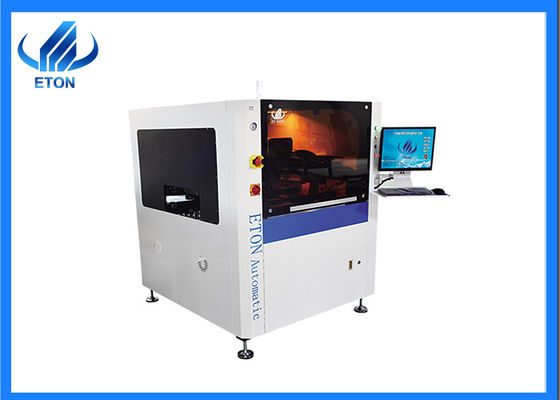

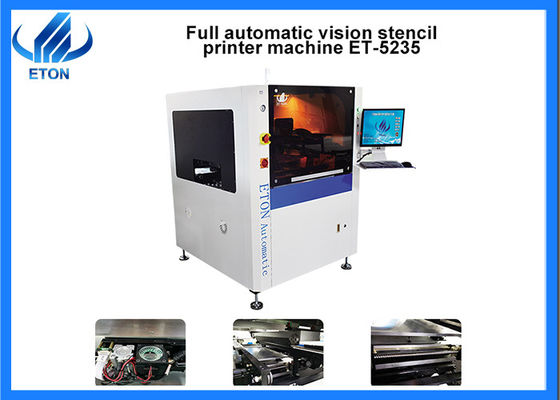

| Người mẫu | ET5235 |
| Khung màn hình |
Tối đa: 737mm Tối thiểu: 470mm Độ dày: 25-40mm |
| Kích thước PCB |
Tối đa: 520 * 350mm Tối thiểu: 50 * 50mm |
| Độ dày PCB | 0,6-6mm |
| PCB warpage | <1% (đường chéo PCB tối đa) |
| Chiều cao vận chuyển | 900 ± 20mm |
| Tốc độ vận chuyển | Tối đa: 1200mm / s có thể lập trình |
| Đầu in | Hai đầu in điều khiển động cơ kết nối trực tiếp độc lập |
| Tốc độ bóp | 6-300mm / giây |
| Góc bóp | 55 ° (tiêu chuẩn) |
| Loại bóp | Cào thép (tiêu chuẩn), Cào PV (tùy chọn) |
| Hệ thống làm sạch | Khô, ướt, chân không (có thể lập trình) |
| Trọng lượng | 700kg |
| Chiều cao trên không chuyển PCB | 10mm |
Công ty
Triển lãm
Trong nước: Triển lãm Quảng Châu Quảng Châu, Triển lãm Munich Thượng Hải, Triển lãm LED Trùng Khánh, v.v.
Ở nước ngoài: Triển lãm Thái Lan, Triển lãm Thổ Nhĩ Kỳ, Triển lãm Ấn Độ, Triển lãm Mumbai, Triển lãm Delhi, Triển lãm Pakistan, Triển lãm Ai Cập, v.v.
Dịch vụ
Hiệu quả dịch vụ cao, có văn phòng dịch vụ tại Ấn Độ.Ngoài Ấn Độ, chúng tôi còn có các kỹ sư địa phương ở Ai Cập, Thổ Nhĩ Kỳ.Có thể cung cấp cho bạn các dịch vụ kịp thời.
Kỹ sư Trung Quốc cung cấp dịch vụ trực tuyến.Nếu cần, các kỹ sư Trung Quốc sẽ đến nhà máy của bạn để lắp đặt và đào tạo miễn phí.
Chất lượng hàng đầu, hướng đến khách hàng, cải tiến liên tục.
24 giờ trực tuyến để bạn trả lời.
Bưu kiện
Bước 1: Bọc bằng màng căng để ngăn thiết bị.
Bước 2: Hút chân không bao bì giấy và túi chống ẩm, để máy luôn khô ráo trong quá trình vận chuyển tránh ẩm ướt.
Bước 3: Dùng dây đai và gỗ tam giác để cố định máy tránh hư hỏng máy trong quá trình vận chuyển.
Bước 4: Mỗi máy xuất khẩu sẽ được trang bị hộp gỗ xuất khẩu chắc chắn, đảm bảo sản phẩm được giao là tốt.
Câu hỏi thường gặp
Bạn có dịch vụ sau bán hàng ở nước ngoài không?
Có, Chúng tôi có thể cung cấp hỗ trợ kỹ thuật ở nước ngoài.Nếu bạn gặp bất kỳ vấn đề kỹ thuật nào, các kỹ sư của chúng tôi sẽ hỗ trợ kịp thời cho bạn.Ở nước ngoài, chúng tôi có văn phòng Ấn Độ, Thổ Nhĩ Kỳ và Ai Cập và kỹ sư địa phương, v.v.
Sự khác biệt của dây chuyền tự động và dây chuyền bán tự động là gì?
Dây chuyền sản xuất SMT chủ yếu bao gồm máy in stencil, máy chọn và đặt, máy lò nướng.
Sự khác biệt lớn của dây chuyền ô tô và bán ô tô là giá cả và nhân công.Dây chuyền tự động yêu cầu chi phí cao hơn nhưng tiết kiệm được nhiều chi phí nhân công.Thông thường một toán tử là đủ.Nhưng dây chuyền bán tự động cần ít nhất 2 công nhân.
Chất lượng máy của bạn là gì?
Chúng tôi có khu công nghiệp của riêng mình.Có trung tâm sản xuất và trung tâm R & D và trung tâm kiểm tra chất lượng để đảm bảo chất lượng máy móc.
Số lượng đơn đặt hàng tối thiểu cho công ty của bạn là bao nhiêu?
1 bộ máy được hoan nghênh để đặt hàng, các đơn đặt hàng hỗn hợp cũng được hoan nghênh
