Thông tin chi tiết sản phẩm:
Thanh toán:
|
Tên: | chọn và đặt máy | Sự bảo đảm: | 1 năm |
---|---|---|---|
Chiều dài: | 2788MM | Bề rộng: | 1686mm |
Chiều cao: | 1375mm | Tổng khối lượng: | 1700kg |

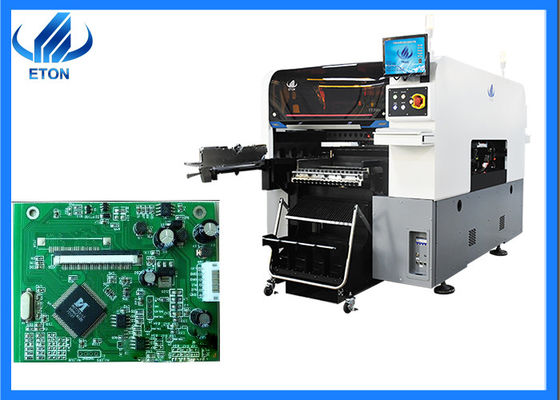

Bảng điều khiển PCB Máy chọn và đặt SMT với 80000CPH 20 đầu 32 docking cart đa chức năng
Mô tả Sản phẩm
Đầu đa mô-đun tốc độ cao: Sử dụng đầu đa mô-đun tốc độ cao, áp dụng cho chip siêu nhỏ 0201 〜40 * 40mm phạm vi linh kiện Chip. Rộng lớn. Mỗi mô-đun 10 trục xoay, cả tốc độ cao và thông minh với thiết kế nhỏ gọn nhẹ. |
Máy ảnh tầm nhìn chuyến bay hoàn toàn mới: Cải thiện hiệu suất nhận dạng. Kích thước lên đến 40mm * 40mm, áp dụng cho BGA hoặc CSP, v.v. |
Thiết bị cảm biến chân không: Mỗi đầu vị trí có chức năng phát hiện độc lập, giúp cải thiện độ ổn định của thiết bị. |
Khả năng siêu tốc độ cao: Sử dụng hệ thống động cơ từ tính tuyến tính cao cấp và đầu mô-đun đa chức năng, công suất tăng 25% so với máy truyền thống, tốc độ đặt tối ưu đạt 80000 CPH. |
Tính năng
Đầu định vị có độ chính xác cao tự phát triển hoàn toàn mới. |
Kết hợp camera nhận dạng điểm đánh dấu có độ chính xác cao với camera quan sát chuyến bay cố định, đảm bảo độ chính xác của vị trí. |
Đầu vị trí áp dụng tính năng phát hiện chân không độc lập, cải thiện hiệu suất vị trí. |
Lập trình ngoại tuyến. Tiết kiệm thời gian của chu kỳ chuyển đổi. |
Phần mềm Al chức năng học tập thông minh và chức năng tối ưu hóa tự động. |
Hệ thống cho ăn
Docking Cart: Khe cắm giỏ hàng hai bên 32PCS, các gói cuộn băng: 64PCS (khe cắm giỏ hàng một bên 16PCS, các gói cuộn băng: 32PCS), tự do chuyển đổi giữa giỏ hàng và bộ nạp khay IC (Bộ nạp khay IC: Tùy chọn) |
Bộ nạp băng hai đầu thông minh: Hỗ trợ bộ nạp cuộn băng điện thông minh hai đầu dòng YT, bằng cách hiệu chỉnh quang học vị trí nạp của thành phần, nó có thể đạt được tốc độ nạp ổn định, chính xác và tốc độ cao. |
Bộ nạp khay IC: Hỗ trợ bộ nạp khay nhiều lớp Bộ nạp khayflC) lắp đặt. Chuyển đổi chính xác giữa giỏ hàng gắn đế và bộ nạp khay IC. |
Tham số
Kích thước PCB |
Kích thước tối đa: 450 * 540mm (PCB đơn) 500 * 300mm (PCB đôi) Kích thước tối thiểu: 50 * 50mm |
Độ dày PCB | 0,5-4,5mm |
Đường sắt | 2 ray, 2 giàn (Rail 1,4 là ray cố định) |
Số lượng máy ảnh | 4 bộ |
Chiều cao gắn kết | ≤20mm |
Tốc độ lắp | 80000CPH |
Cách truyền động trục X, Y, Z | Động cơ tuyến tính từ tính cao cấp + Động cơ Servo |
Giới thiệu SMT
SMT là tên viết tắt của công nghệ gắn trên bề mặt, là công nghệ và quy trình phổ biến nhất trong ngành lắp ráp điện tử hiện nay.SMT chip đề cập đến tên viết tắt của một loạt các quy trình công nghệ được xử lý trên cơ sở PCB.PCB (bảng mạch in) có nghĩa là bảng mạch in.
Lợi thế SMT
Mật độ lắp ráp cao, kích thước nhỏ và trọng lượng nhẹ của các sản phẩm điện tử. |
Độ tin cậy cao và khả năng chống động đất mạnh.Tỷ lệ khuyết tật của mối hàn thấp. |
Đặc tính tần số cao tốt.Giảm nhiễu điện từ và RF. |
Có thể dễ dàng nhận ra tự động hóa và nâng cao hiệu quả sản xuất.Giảm 30% - 50% chi phí.Tiết kiệm nguyên vật liệu, năng lượng, thiết bị, nhân lực, thời gian, v.v. |
Câu hỏi thường gặp
Q: Phạm vi ứng dụng của YT202S là gì?
A: YT202S được sử dụng rộng rãi.Thành phần tối thiểu có thể được gắn là 0201 và kích thước thành phần tối đa có thể được xác định là 40 * 40mm.Thành phẩm có ổ PCB của bảng điều khiển thiết bị gia dụng và bảng ổ PCB của màn hình hiển thị TV.Nó có thể gắn các thành phần phức tạp, chẳng hạn như BGA, CSP, v.v. và cũng có thể được áp dụng cho các sản phẩm LED khác nhau, chẳng hạn như đèn LED và màn hình hiển thị.
