Thông tin chi tiết sản phẩm:
Thanh toán:
|
Chiều dài: | 3150MM | Bề rộng: | 2250mm |
---|---|---|---|
Chiều cao: | 1650mm | Tổng số: | 2500kg |
Kích thước PCB: | tối đa: 1200 * 300mm tối thiểu: 100 * 100mm | Chế độ Mountig: | Chọn nhóm và đặt riêng / Chọn riêng và đặt riêng |
Không có trạm trung chuyển: | 48 PCS mô-đun đôi | Không có đầu: | 24 PCS mô-đun đôi |

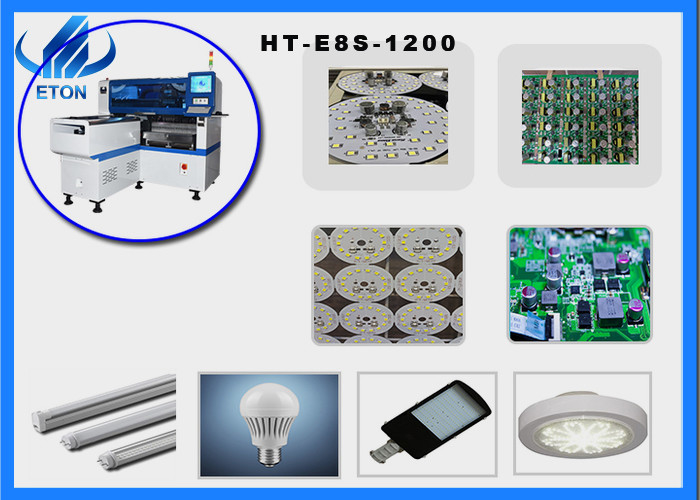

Chọn và đặt máy làm tất cả các loại đèn LED
Giới thiệu máy
1.Bộ gắn chip tốc độ cao đa chức năng maglev kép
Nhóm chế độ kép, bộ gắn chip đa chức năng hệ thống kép, có thể sản xuất hai sản phẩm khác nhau cùng một lúc.Có 48 Feida trong nhóm chế độ kép, 24 Bộ nạp trong mỗi mô-đun, 24 vòi hút trong nhóm chế độ kép và 12 vòi hút trong mỗi mô-đun
2.Bảng mạch PCB
Tối đa: 1200 * 300mm
Tối thiểu: 100 * 100mm
3.Gắn
Được trang bị các hạt đèn, thấu kính, tụ điện, điện trở, IC và các linh kiện có hình dạng đặc biệt khác nhau Việc lắp tối thiểu các thành phần 0402 và lắp tối đa 15mm phù hợp để gắn các loại đèn LED khác nhau, chẳng hạn như bóng đèn LED, bóng đèn DOB, đèn bảng, đèn chiếu sáng, đèn đường, ống đèn, đai đèn mềm, màn hình hiển thị, bảng mạch, v.v.
4.Máy ảnh
Bốn bộ camera, căn chỉnh hình ảnh nhận dạng chuyến bay, hiệu chỉnh dấu, camera nhập khẩu Hikvision, cải thiện độ chính xác nhận dạng
Tham số
Kích thước | |
Chiều dài | 3150mm |
Bề rộng | 2250mm |
Chiều cao | 1650mm |
Tổng khối lượng | 2500kg |
PCB | |
Chiều dài chiều rộng PCB | Tối đa: 1200 * 300mm Tối thiểu: 100 * 100mm |
Độ dày PCB | 0,5-5mm |
PCB kẹp | Điều chỉnh áp suất khí nén |
Chế độ gắn kết | Chọn nhóm và đặt riêng. Chọn riêng và đặt riêng |
Hệ điều hành | |
Hệ thống | Windows7 |
Phần mềm | R & D độc lập |
Trưng bày | Màn hình cảm ứng |
Thiết bị đầu vào | Bàn phìm chuột |
Thị giác | |
Số lượng máy ảnh | 4 bộ máy ảnh nhập khẩu |
Tầm nhìn để xác định chuyến bay, hiệu chỉnh MARK | |
Gắn kết chính xác | ± 0,04mm |
Chiều cao gắn kết | <15mm (Thay đổi tự động) |
Tốc độ lắp | 90000 CPH |
Các thành phần | LED, tụ điện, điện trở, IC, linh kiện định hình, v.v. |
Không gian thành phần | 0,2mm |
Số trạm cấp liệu | 48 CÁI |
Số lượng vòi phun | 24 CÁI |
Cách cho ăn | Bộ nạp điện với động cơ đôi |
DÂY CHUYỀN SẢN XUẤT SMT
1. Máy in Stencil: sử dụng màn hình thép để in hàn dán lên miếng hàn của PCB
2. Băng tải: nó đóng vai trò truyền tải và đệm
3. Chọn và Đặt Máy: gắn các thành phần vào vị trí được chỉ định của bảng mạch PCB
4. Lò nấu chảy lại: đưa bảng mạch PCB qua lò hàn nóng chảy lại và làm chảy keo hàn để làm cho các thành phần và bảng mạch PCB bám dính tốt hơn
Câu hỏi thường gặp
Q1: Loại dịch vụ nào tôi có thể có, nếu tôi mua máy từ ETON?
A: Chúng tôi sẽ cung cấp cho bạn cài đặt và đào tạo.Nó là miễn phí cho bạn.Và chúng tôi sẽ gửi kỹ sư với bạn.
Q2: Những gì về đảm bảo của máy?
A: Bảo trì: 1 năm toàn bộ máy, bất kỳ bộ phận nào cần sửa chữa hoặc thay thế sẽ được miễn phí.Chúng tôi sẽ chịu trách nhiệm về máy móc từ A đến Z.
Q3: Bạn có phát triển máy của riêng mình không?
A: Nó đã độc lập phát triển các bằng sáng chế phát minh công nghệ đầu tiên trên thế giới và các công nghệ độc quyền, bao gồm 9 bằng sáng chế phát minh, 12 bản quyền phần mềm và 112 bằng sáng chế thực tế.
