Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Chiều dài: | 2788MM | Bề rộng: | 1686mm |
|---|---|---|---|
| Chiều cao: | 1375mm | Tổng khối lượng: | 1700kg |
| Độ dày pcb: | 0,5-4,5mm | Số máy ảnh: | 4 chiếc |
| SỐ của trạm trung chuyển: | 32 CÁI | Không đầu: | 40 chiếc |
| Điểm nổi bật: | Máy chọn và đặt 120000 CPH,Máy đặt khay IC SMT,Máy đặt SMT camera 4PCS |
||

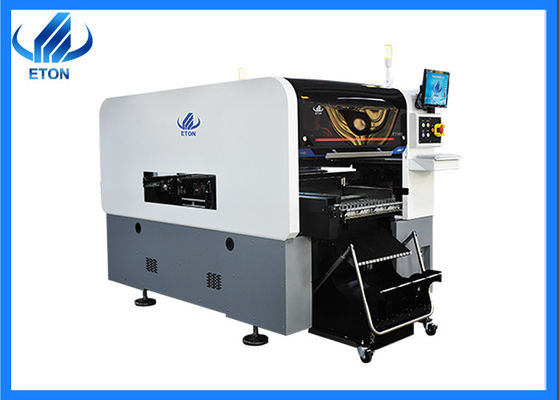

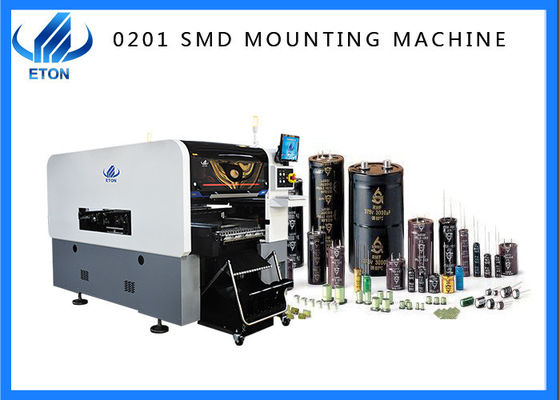

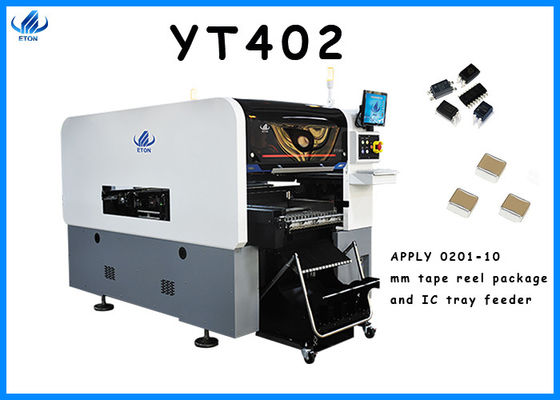

Máy chọn và đặt 120000CPH áp dụng gói cuộn băng 0201-10mm và bộ nạp khay IC
Choa văn
1. Đầu gắn tích hợp đa năng tốc độ cao, 40 đầu, mỗi đầu được điều khiển bởi một động cơ độc lập, sử dụng kiểu ma trận hàng đôi, 10 đầu đầu tiên tạo thành một mô-đun, 20 đầu hút, và nhóm chế độ đôi có 40 đầu hút
2. Máy ảnh trên không cố định mới: cải thiện hiệu suất nhận dạng và mở rộng kích thước của các thành phần tương ứng được cài đặt ở tốc độ cao lên 10 * 10mm
Máy ảnh đánh dấu: hệ thống nhận dạng máy ảnh đánh dấu có độ chính xác cao, áp dụng phương pháp nhận dạng ánh sáng ba màu, phù hợp với bất kỳ dấu hình dạng và ống kính nào (quét ánh sáng xanh) và có nhiều ứng dụng
Máy ảnh quét đường cố định: thông qua máy ảnh nhận dạng chuyến bay tốc độ cao, nó có thể nhanh chóng thu thập nhiều hình ảnh đầu cùng một lúc, thực hiện hiệu chỉnh trực quan vị trí hình ảnh thành phần, hiệu chỉnh căn chỉnh và có thể điều chỉnh độ cao của nguồn sáng
3.PCB
Kích thước tối đa: 500 * 450mm (PCB đơn)
500 * 300mm (đôi PCB)
Kích thước tối thiểu: 50 * 50mm
Tham số
| 线路 板 / PCB | |
| Kích thước PCB 板 尺寸 / PCB (L * W) | 最大 尺寸 Kích thước tối đa: 单板 500mm * 450mm (PCB đơn) 双 板 500mm * 300mm (PCB đôi) 最小 尺寸 Kích thước tối thiểu: 50mm * 50mm |
| Độ dày PCB 板 厚度 / PCB | 0,5-4,5mm |
| PCB 板 固定 方法 / PCB kẹp | 气 缶 I 夹板, 轨道 宽度 可调 / Kẹp xi lanh, điều chỉnh độ rộng rãnh |
| 定 轨 方式 / Đường sắt | 双轨 双臂 (1 轨 4 轨 为 固定 轨道) / 2 Rail, 2 giàn (Rail 1,4 là đường ray cố định) |
| 系统 / Sy thân | Windows 7 |
| 软件 / Phần mềm | 自主 研发 / R&D độc lập |
| 生产 管理 MES 系统 / Hệ thống MES quản lý sản xuất | 提供 要求 定制 (选配 项) / Customized (Tùy chọn) |
| 离线 编程 / Lập trình ngoại tuyến | 有 / Có sẵn |
| 相机 数 M / Không.của máy ảnh | 4 套 / 4 bộ (数字 相机 Máy ảnh kỹ thuật số) |
| 固定 飞 拍 识别 元器件 / Nhận dạng máy ảnh tầm nhìn phía dưới | |
| 视觉 对 位 + ĐÁNH DẤU 校正 / Căn chỉnh tầm nhìn + Hiệu chỉnh dấu | |
| 重复 精度 / Độ chính xác lặp lại | + 0,02mm |
| 贴片 高度 / Chiều cao lắp đặt | W6mm |
| 贴片 速度 / Tốc độ lắp | 120000CPH (本 公司 最优 条件 下) (Tốc độ tối ưu) |
| 贴装 零件 范围 / Phạm vi thành phần | 0201 ~ 10mm 封装 料及 IC 料 / Min 0201 gói và IC, v.v. |
| 使用 电源 及 功率 / Sức mạnh | 380AC 50HZ 6KW |
| 使用 环境 / Môi trường hoạt động | 23 ° C ± 3 ° C |
| 传输 方向 / Hướng truyền | 标准 (单向) / Tiêu chuẩn: Một hướng |
| 传送 方式 / Chế độ truyền | 在线 / Lái xe trực tuyến |
| 定位 方式 / Chế độ vị trí | 光学 / Quang học |
| 耗气量 / Tiêu thụ không khí | 0,4-0,6mpa (4-6kgf / cm2) 1 50N / phút |
| 电气 控制 / Điều khiển điện | ETON 自主 研 ^ / Nghiên cứu và phát triển độc lập bởi ETON |
| 运动 控制 卡 模块 1 套 / Mô-đun thẻ điều khiển chuyển động 1 bộ | ETON 自主 研发 / Nghiên cứu và phát triển độc lập bởi ETON |
| XYZ 轴 驱动 方式 / X, Y, Z Đường dẫn động trục | 高端 磁悬浮 电机 + 伺服 电机 / Động cơ tuyến tính từ tính cao cấp + Động cơ Servo |
| 可 放置 送 料器 数 S / Không.của trạm Feeder |
双边 送 料器 台 车站 位 32PCS, 可 装 物料 64 盘 (单边 送 料器 台 车站 位 16PCS, 可 装 物料 32 盘) Khe cắm giỏ hàng hai bên 32PCS, gói cuộn băng: 64PCS (khe cắm giỏ hàng một bên 16PCS, gói cuộn băng: 32PCS) |
| 吸嘴 安装 数 ＞ / Không.người đứng đầu | 双边 40PCS (单边 20PCS) / Mặt đôi: 40 chiếc (mặt đơn: 20 chiếc) |
| 送 料 方式 / Cách cho ăn | 双头 智能 送 料器 / Bộ nạp hai đầu thông minh |
Dịch vụ của chúng tôi
Khi bạn mua máy của chúng tôi, bạn có thể tận hưởng dịch vụ lắp đặt tận nơi miễn phí của các kỹ sư.Trong thời gian bảo hành, các linh kiện hư hỏng đều được thay thế miễn phí.Bạn có thể hỗ trợ giảng dạy video miễn phí trực tuyến 24 giờ một ngày và cung cấp dịch vụ cập nhật phần mềm miễn phí trọn đời.
Câu hỏi thường gặp
Q: Những gì về đảm bảo của máy?
A: Bảo trì: 1 năm toàn bộ máy, bất kỳ bộ phận nào cần sửa chữa hoặc thay thế sẽ được miễn phí.Chúng tôi sẽ chịu trách nhiệm về máy móc từ A đến Z.
Q: Bạn đã phát triển máy của riêng mình?
A: Nó đã độc lập phát triển các bằng sáng chế phát minh công nghệ đầu tiên trên thế giới và các công nghệ độc quyền, bao gồm 9 bằng sáng chế phát minh, 12 bản quyền phần mềm và 112 bằng sáng chế thực tế.
Q: Máy của bạn phù hợp với điều gì?
A: Máy của chúng tôi được sử dụng rộng rãi trong chiếu sáng, màn hình hiển thị, thiết bị điện tử, cung cấp năng lượng lái xe, thiết bị gia dụng, năng lượng mới và các ngành công nghiệp khác
