Thông tin chi tiết sản phẩm:
Thanh toán:
|
Tên: | chọn và đặt máy | Sự bảo đảm: | 1 năm |
---|---|---|---|
Tốc độ gắn kết: | 500000CPH | Không đầu: | 136 CÁI |
NO. of feeders: | 136 CÁI | Số máy ảnh: | 10 bộ |
Điểm nổi bật: | Máy lấy và đặt SMT mô-đun đôi,Máy lắp SMT ánh sáng đèn neon,Máy gắn SMT dải neon |
Không có dây đèn neon dải sáng SMT Máy chọn và đặt với mô-đun đôi 136 đầu 136 bộ cấp liệu
Mô tả Sản phẩm

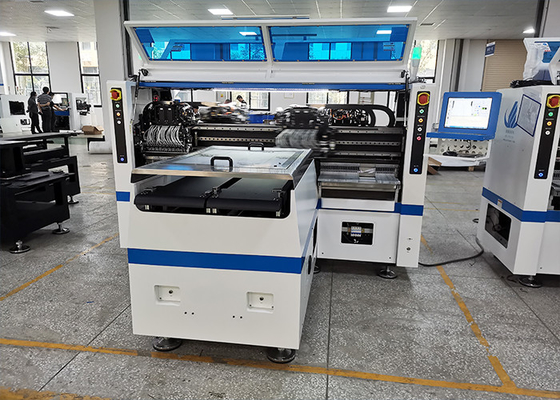

Máy gắn dải LED T9-2S, Đây là phong cách thiết kế của công ty chúng tôi, màu nền trắng xanh tạo cảm giác êm ái khi nhìn bề ngoài.
T9-2S là máy của công ty chúng tôiđược sử dụng đặc biệt để sản xuất dải ánh sáng linh hoạt LED,điều đó cũng có nghĩa là miễn là dải đèn LED, nó có thể được sản xuất bất kể độ dài của nó là bao nhiêu.
Máy của chúng tôi có thể tạo ra các dải ánh sáng linh hoạt với bất kỳ độ dài nào, bất kể là 5m, 10m, 50m, 100m và không có vấn đề gì nếu bạn muốn sản xuất 200m hoặc lâu hơn.
Bởi vì lý do đầu tiên là độ dài củaBảng mạch PCB của máy chúng tôi có chiều dài 250mm * bất kỳ.
Cần lưu ý rằng 250mm là chiều rộng ở đây là chiều rộng tiêu chuẩn của ngành đèn LED
Hãy cùng chúng tôi tiếp tục tìm hiểu chiếc máy này.Chiều dài của nó là 3454mm, chiều rộng là 3035mm, chiều cao là 1777mm và tổng trọng lượng của nó là 3100kg.Trên thực tế, với tư cách là một chiếc máy, đây cũng là một khối lượng tương đối lớn.
Điều này là do máy này được thiết kế với hai mô-đun.Như tôi đã đề cập trước đây, bởi vì bảng mạch PCB rất đơn giản để tạo ra dải đèn LED, tốc độ sản xuất đã trở thành một yếu tố rất quan trọng.Đây là lý do tại sao chúng tôi tạo ra hai mô-đun cho T9-2S, chỉ để tăng năng lực sản xuất của nó.Công suất sản xuất lý tưởng của máy này có thể đạt 500000CPH.
Đầu tiên làcấu trúc mô-đun kép, khiến nó nằm trong đầu hơn nhiều so với những cỗ máy khác, thứ mà chúng ta gọi là "sinh ra để chiến thắng", phát huy tối đa lợi thế tài năng.
Số lượng người đứng đầu trongmột mô-đun đã đạt tới 68PCS, vì vậy T9-2S của hai mô-đun có tổng số 136 đầu, đó là bí mật về năng lực sản xuất siêu nhanh của nó.
Tham số
Kích thước PCB (Chiều rộng * Chiều dài) | 250 (± 10) mm * Chiều dài bất kỳ |
Độ dày PCB | 0,1 -0,5mm |
Kẹp PCB | Hấp phụ chân không, kẹp xi lanh, điều chỉnh chiều rộng theo dõi |
Cách lắp | Chọn nhóm và đặt nhóm |
Độ chính xác lặp lại | ± 0,05mm |
Phạm vi thành phần | LED3014/3020/2835/5050 và điện trở, tụ điện, bộ chỉnh lưu cầu, v.v. |
Chế độ vị trí | Quang học |
Không đầu | Mặt đôi: 136PCS (mặt đơn: 68PCS) |
Phát hiện SMT
Trong sản xuất máy làm đèn LED, ngoài việc kiểm tra bằng tay bằng mắt thường, các khuyết tật trong quá trình sản xuất cũng có thể được phát hiện bằng máy móc, chẳng hạn như kiểm tra quang học AOI.
Máy tự động quét PCB thông qua máy ảnh, chụp ảnh và so sánh các mối hàn được kiểm tra với các thông số đủ điều kiện trong cơ sở dữ liệu.Và sau khi xử lý hình ảnh, hãy kiểm tra các khiếm khuyết trên PCB và hiển thị / đánh dấu các khiếm khuyết thông qua màn hình, hoặc tự động đánh dấu chúng để sửa chữa.Nó áp dụng công nghệ xử lý tầm nhìn tốc độ cao, độ chính xác cao để tự động phát hiện các lỗi cài đặt khác nhau và các lỗi hàn trên bảng mạch PCB.Bo mạch PCB có nhiều loại từ bo mạch mật độ cao mịn đến bo mạch lớn mật độ thấp, cung cấp các giải pháp kiểm tra nội bộ để cải thiện hiệu quả sản xuất và chất lượng hàn.
Kiểm tra quang học tự động (AOI) sẽ giảm thiểu các khuyết tật và tìm ra và loại bỏ sớm các lỗi trong quá trình lắp ráp để kiểm soát tốt quá trình.Việc phát hiện sớm các khuyết tật sẽ tránh được việc gửi các PCB xấu đến các công đoạn lắp ráp tiếp theo, đồng thời sẽ giảm chi phí sửa chữa và tránh loại bỏ các bo mạch không thể sửa chữa được.
