Thông tin chi tiết sản phẩm:
Thanh toán:
|
Tên: | chọn và đặt máy | Sự bảo đảm: | 1 năm |
---|---|---|---|
Tốc độ gắn kết: | 80000CPH | đường sắt: | 2 ray, 2 giàn (Rail 1,4 là ray cố định) |
Quyền lực: | 380AC 50HZ 6KW | Chế độ truyền: | Ổ đĩa trực tuyến |
Điểm nổi bật: | Máy lắp SMT PLCC,Máy lắp SMT truyền động trực tuyến,chọn và đặt máy 6 KW |

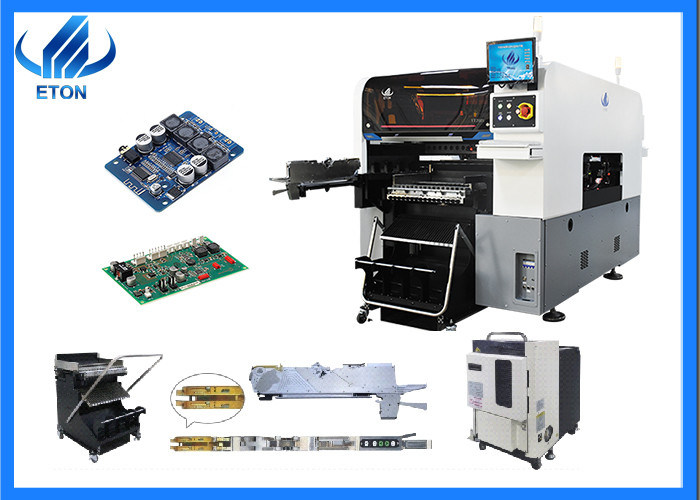

Máy gắn trình điều khiển PCB BGA, CSP, PLCC với khe cắm giỏ hàng 80000CPH 64 PCS
Mô tả Sản phẩm

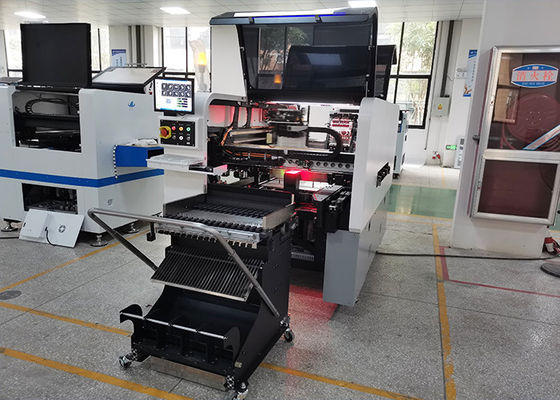

Máy lấy và đặt YT202S SMT, Tốc độ lý thuyết của YT202s là 80000 CPH, Trước hết xét về ngoại hình của máy thì hai modul này gần giống nhau.Điểm khác biệt lớn nhất là yt202s có hai đầu gắn.
Khi máy hoạt động, chúng hoạt động tương ứng với hai PCB khác nhau.Hai sản phẩm có thể được sản xuất cùng một lúc.Một bên ngừng hoạt động và bên kia tiếp tục hoạt động.Chúng được kiểm soát một cách độc lập.Rất thông minh.
thanh dẫn hướng chính của yt202s cũng là một động cơ tuyến tính từ tính cao cấp.nó có độ chính xác cao.
Tính năng
Động cơ tuyến tính từ tính có độ chính xác cao, được sử dụng để cải thiện độ ổn định, tốc độ và độ chính xác của vị trí đặt máy.
Đây là thang đo Grating, Nó là một thiết bị phát hiện, xác định độ chính xác của vị trí đặt đầu ở một mức độ nhất định.
Kéo Xích, Chức năng là bảo vệ dây điện khỏi bị mài mòn và kéo dài tuổi thọ của máy.
Máy chọn và đặt YT202 của chúng tôi có 4 camera, một mô-đun có 2 camera, Đó là camera nhận dạng chuyến bay và camera Mark.Đây là camera nhận dạng chuyến bay và đây là camera Mark.Vai trò của chúng là cải thiện Độ chính xác của vị trí đặt máy.Đây cũng là một trong những lý do tại sao máy đa chức năng của chúng tôi có thể gắn các thành phần chính xác.
Mỗi đầu vị trí của máy đa chức năng này được điều khiển bởi một động cơ servo độc lập, có thể gắn các thành phần khác nhau.
máy tính công nghiệp của chúng tôi, phần mềm được phát triển độc lập bởi ETON, với giao diện hoạt động bằng tiếng Trung và tiếng Anh, hoạt động đơn giản và dễ hiểu.
Tham số
Kích thước PCB |
Kích thước tối đa: 500mm * 450mm (PCB đơn) 500mm * 300mm (đôi PCB) Kích thước tối thiểu: 50mm * 50mm |
Độ dày PCB | 0,5-4,5mm |
Kẹp PCB | Kẹp xi lanh, điều chỉnh chiều rộng theo dõi |
Số lượng máy ảnh | 4 bộ / Nhận dạng camera dưới cùng |
Độ chính xác lặp lại | ± 0,02mm |
Tốc độ lắp | 80000CPH (Tốc độ tối ưu) |
Phạm vi thành phần | Tối thiểu 0201 ~ 40 * 40mm Gói cuộn băng và khay nạp khay IC, v.v. |
Chế độ vị trí | Quang học |
Kiểm tra tia X trong ngành công nghiệp PCB
Trong những năm gần đây, BGA, QFN, CSP, chip lật và các thành phần mảng khu vực khác đã được sử dụng rộng rãi trong sản xuất điện tử.Chẳng hạn như BGA, so với các thành phần khác, nó có số lượng chân nhỏ hơn, điện cảm và điện dung giữa các chân, đồng thời tản nhiệt tốt hơn.Tuy nhiên, BGA cũng có những thiếu sót.Ví dụ, sau SMT, rất khó để đánh giá chất lượng hàn của các mối hàn dưới bao bì bằng mắt thường hoặc thử nghiệm AOI.
Thiết bị X-quang dựa trên sự xuyên thấu mạnh mẽ của tia X.Ống đèn phát ra tia X dưới áp suất cao, có thể xuyên qua vật cần đo một cách hiệu quả.Hiệu suất hình ảnh đa dạng do mật độ và độ dày khác nhau, để nhận ra việc phát hiện các mối hàn.Để đảm bảo chất lượng mối hàn, ngày càng nhiều nhà sản xuất lựa chọn phương pháp kiểm tra bằng tia X đối với các thành phần ẩn mối hàn.
