Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tên: | Máy lắp SMT | Sự bảo đảm: | 1 năm |
|---|---|---|---|
| Chiều dài: | 2788MM | Bề rộng: | 1686mm |
| Chiều cao: | 1375mm | Tổng khối lượng: | 1700kg |

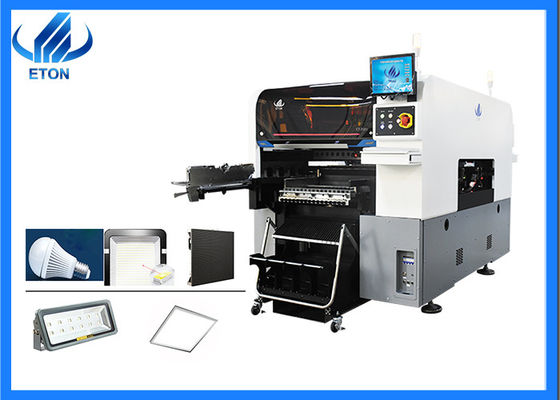

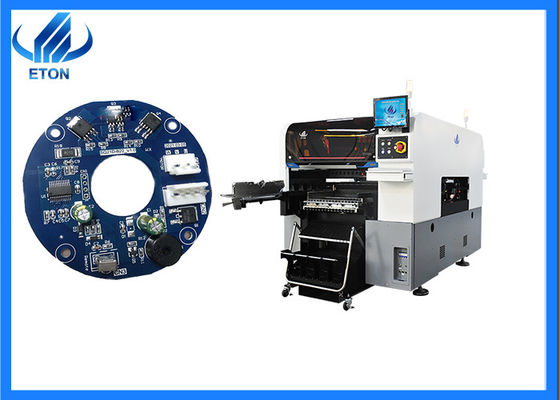

Bảng phân tích PCB Máy gắn SMT áp dụng cho sản phẩm điện và đèn LED
Mô tả Sản phẩm
| Máy định vị YT202SMT, máy định vị màn hình LED siêu dễ sử dụng, vị trí tối thiểu 0201, vị trí tối đa 20mm, thích hợp cho các thành phần phức tạp như BGA, CSP, PLCC và các vật liệu đóng gói khác, ngoài đèn LED đơn giản, còn có Nhiều loại đồ gia dụng. |
| Máy này là một máy định vị mô-đun kép, với hai máy chủ trong một hệ thống, có thể điều khiển độc lập từng đầu vị trí.Một đầu đặt duy nhất có 10 vòi hút, vì vậy máy này có tổng cộng 20 vòi hút, có thể đồng thời vào hai bảng PCB giống nhau, công suất sản xuất lý tưởng là 80000CPH. |
Tính năng
| Điểm nổi bật của máy | Đầu đa mô-đun tốc độ cao: Áp dụng đầu đa mô-đun tốc độ cao, áp dụng cho chip siêu nhỏ 0201 〜40 * 40mm Chip lớn phạm vi thành phần rộng hơn. |
| Đầu mô-đun: Mỗi mô-đun 10 trục xoay, tốc độ cao và thông minh với thiết kế nhỏ gọn nhẹ. | |
| Máy ảnh tầm nhìn chuyến bay hoàn toàn mới: Cải thiện hiệu suất nhận dạng. Kích thước lên đến 40mm * 40mm, áp dụng cho BGA hoặc CSP, v.v. | |
| Thiết bị cảm biến chân không: Mỗi đầu vị trí có chức năng phát hiện độc lập, giúp cải thiện độ ổn định của thiết bị và độ chắc chắn của sản phẩm. | |
| Sản xuất linh hoạt | Máy ảnh nhận dạng quang học: Các thành phần có kích thước nhỏ hơn 40 * 40mm hoặc chiều cao nhỏ hơn 20mm có thể được sử dụng để nhận dạng tốc độ cao và độ chính xác cao |
| Độ tin cậy cao |
Đầu định vị có độ chính xác cao tự phát triển hoàn toàn mới. Kết hợp camera nhận dạng dấu hiệu có độ chính xác cao với camera quan sát chuyến bay cố định, đảm bảo độ chính xác của vị trí. Đầu vị trí áp dụng phát hiện chân không độc lập, cải thiện hiệu suất vị trí. Lập trình ngoại tuyến. Tiết kiệm thời gian của chu kỳ chuyển đổi. Phần mềm Al chức năng học tập thông minh và chức năng tối ưu hóa tự động. |
Thiết bị
Máy định vị SMT model YT202S được sử dụng rộng rãi:
Đầu tiên, độ chính xác của nó rất cao, thành phần SMD nhỏ nhất có thể là 0201 và nó cũng có thể gắn các vật liệu đóng gói IC chính xác, chẳng hạn như BGA, CSP, PLCC, v.v.
Thứ hai, mỗi vòi phun độc lập được điều khiển bởi một động cơ servo độc lập và có thể xoay ở mọi góc độ, vì vậy có thể gắn bất kỳ sản phẩm điện tử nào.
Các lý do chính cho các bộ phận bay trong quá trình đặt SMT như sau:
Độ dày thành phần được đặt không chính xác.Nếu độ dày của thành phần mỏng, nhưng cài đặt trong cơ sở dữ liệu được gọi là độ dày, vòi hút được đặt xuống trước khi thành phần đạt đến vị trí miếng đệm và bảng XY cố định trên PCB di chuyển với tốc độ cao, gây ra hiện tượng bay theo quán tính , vì vậy độ dày thành phần phải được thiết lập chính xác.
Độ dày PCB được đặt không chính xác.Nếu độ dày thực tế của PCB mỏng hơn, nhưng cài đặt cơ sở dữ liệu dày hơn, các chân đỡ của máy định vị không thể nâng hoàn toàn PCB trong quá trình sản xuất và các thành phần có thể rơi xuống trước khi đến vị trí đệm, dẫn đến các bộ phận bị bay.
Sự cong vênh PCB vượt quá khả năng chịu đựng của máy đặt cũng có thể gây bay các bộ phận.
Câu hỏi thường gặp
Q1: Độ chính xác lắp đặt tối thiểu của sản phẩm của bạn là bao nhiêu?
A: Sản phẩm của chúng tôi có thể được chia thành máy đa chức năng và máy đặc biệt.Các thành phần nhỏ nhất có thể được gắn vào mỗi máy là khác nhau.Nếu muốn biết thêm chi tiết, bạn có thể liên hệ với mình qua thông tin liên hệ ở phía dưới.Tôi sẽ cung cấp cho bạn thêm thông tin về SMT Mounter.
Q2: Công suất tối ưu của sản phẩm của bạn là gì?
A: Sản phẩm thực tế của người lắp ráp trong ngành này được ước tính một cách thận trọng bằng 60% năng lực sản xuất tối ưu, nhưng tất cả phụ thuộc vào sản phẩm bạn muốn làm, thiết kế PCB, loại thành phần, số lượng thành phần, v.v.
