Máy xúc lật một ray SMT MACHINE

MÁY SMTMáy xúc lật ET-UL390

SỰ CHỈ RÕ

Khoản mục: Máy xúc ET-UL390

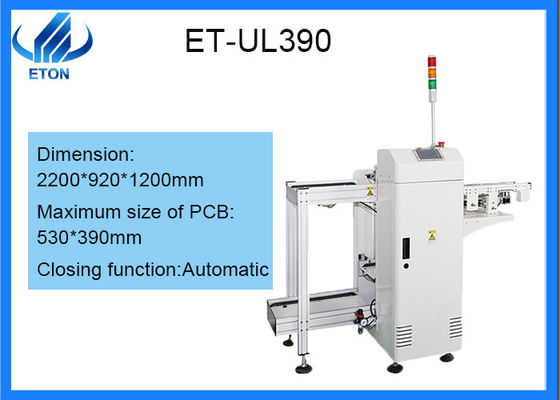

Kích thước: L2200 * W920 * H1200mm

Khung: Đường ray dẫn hướng bằng nhôm đặc biệt và chuỗi nhựa loại ngàn con chim đặc biệt

Thang máy: Động cơ phanh 120W Đài Loan truyền động sử dụng vít bi để làm cho Tạp chí bước lên và xuống

Cấu trúc: Cấu trúc kẹp khí nén

Tấm đẩy dài 0,9M Băng tải: 1 bộ

Kích thước tối đa của PCB: L530 * W390

Thông số kỹ thuật hộp quay: (L) 535 * (W) 460 * (H) 565mm

Hướng: Trái sang phải / phải sang trái

Lựa chọn sân nền nâng: 10,20,30,40

Chức năng đóng cửa: Tự động

Bảng điều khiển hoạt động: Điều khiển hiển thị màn hình cảm ứng màu trung thực

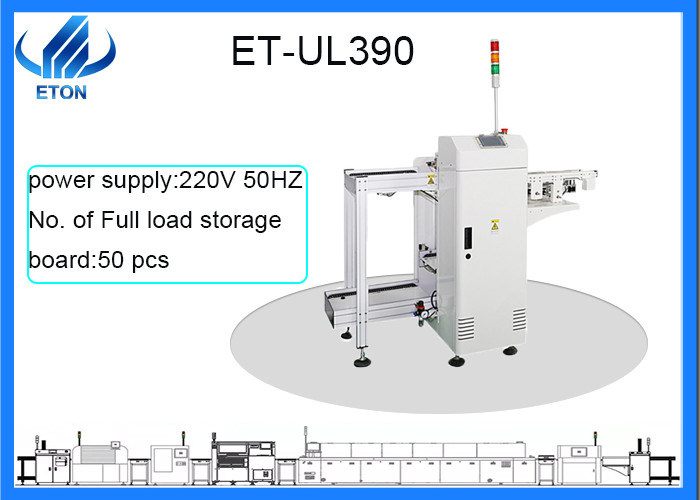

cung cấp điện: 220V 50HZ

Số lượng bảng lưu trữ đầy tải: 50 chiếc

Các tính năng kích hoạt tự động:

1. kiểm soát máy tính, công việc ổn định và đáng tin cậy

2. Nút Fuji hoặc màn hình cảm ứng hai bảng điều khiển để lựa chọn, đối thoại giữa người và máy rất tiện lợi

3. một số chức năng cảnh báo âm thanh và ánh sáng

4. có thể sử dụng hộp vật liệu tiêu chuẩn, tính linh hoạt mạnh mẽ, có thể đặt ba kệ vật liệu

5. tùy theo độ dày PCB, có thể đặt các giá vật liệu lên và xuống bước

6. máy vật liệu tích hợp cơ chế tấm đẩy

7. với chức năng đếm tự động, thuận tiện cho việc thống kê sản xuất, với cấu trúc giao tiếp tín hiệu, có thể được kết nối với các máy khác trên mạng

Yêu cầu vận hành an toàn:

1. Khởi động, hãy chú ý đến âm nhạc làm việc, áp suất không khí là chính xác.

• trong khi hoạt động với ánh sáng trắng, không nhấn nút khẩn cấp trừ khi nút được nhấn trong trường hợp khẩn cấp.
• không được để nhân viên thường xuyên gắn vào máy hoặc trên máy.
• nâng xe đẩy, không đưa tay quanh khung
• Chú ý điều chỉnh khoảng cách các tấm trên giá, rộng dễ dẫn đến rơi ván, chật dễ dẫn đến ván bài.

Khởi động trước:

1. bật nguồn.Nguồn không khí.Bật công tắc nguồn.

2. 1,2 điều chỉnh cấp của rãnh, sao cho phù hợp với cấp của tấm PCR.Ba bảng gửi khu vực số bước Out Board Point mua bộ

3. bước thiết lập: nhấn nút để chọn Pitch 12342.

4. điều chỉnh bảng ngoài:

4.1 Điều chỉnh thủ công thanh đẩy ở giữa PCB sẽ được sản xuất.

4.2 Đảm bảo máy có thể gửi bảng trơn tru 4.3 nhấn phím Trắng

4.4 nhấn phím quay lại
