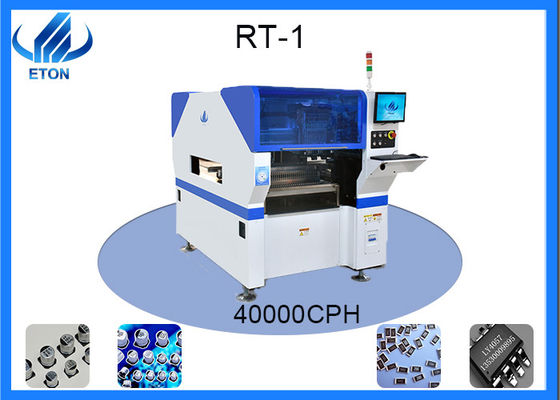

máy chọn và đặt đa chức năng gắn linh kiện vào chip led, tụ điện, IC

máy chọn và đặt đa chức năng gắn linh kiện vào chip led, tụ điện, IC

Đặc trưng

Một mô-đun Máy chọn và đặt động cơ tuyến tính từ tính đa chức năng.

Linh kiện gắn kết: LED / tụ điện / điện trở / IC / linh kiện định hình / vv.

Hệ thống cấp liệu điện tử.

Nhận dạng chuyến bay căn chỉnh tầm nhìn, Hiệu chỉnh đánh dấu.

Tự động tối ưu hóa sau khi tọa độ được tạo, v.v.

Sự chỉ rõ:

Kích thước: 1200 * 1930 * 1500mm

Tổng trọng lượng: 2000kg

Chiều dài PCB Chiều rộng: Tối đa: 450 * 350mm Tối thiểu: 80 * 80mm

Độ dày PCB: 0,1-6mm

PCB kẹp: Khí nén

Chế độ lắp đặt: Chọn nhóm và đặt riêng lẻ Chọn riêng và đặt riêng

Số lượng máy ảnh: 2 PCS

Độ chính xác gắn: ± 0.04mm

Chiều cao lắp: ≦ 15mm

Tốc độ lắp: 40000 CPH

Các thành phần: LED, tụ điện, điện trở, linh kiện định hình, v.v.

Công suất tiêu thụ: 4kw

Số lượng Trạm cấp liệu: 32 chiếc

Số đầu phun: 10 cái

Tốc độ truyền: ＞ 1000mm / giây

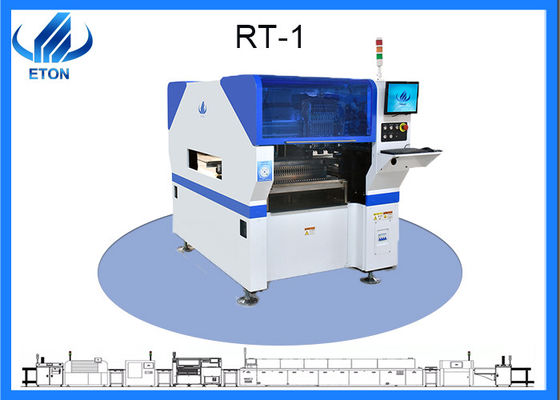

Dây chuyền sản xuất

Ý nghĩa

1, các sản phẩm điện tử theo đuổi sự thu nhỏ, các thành phần plug-in đục lỗ được sử dụng trước đây không thể thu nhỏ

2, các sản phẩm điện tử chức năng đầy đủ hơn, việc sử dụng các mạch tích hợp (IC) không có thành phần đục lỗ, đặc biệt, quy mô lớn, tích hợp cao IC, phải sử dụng các thành phần gắn kết bề mặt.

3, Sản xuất hàng loạt, tự động hóa, sản phẩm chi phí thấp, khối lượng lớn, chất lượng cao để đáp ứng nhu cầu của khách hàng và nâng cao khả năng cạnh tranh trên thị trường.

4, sự phát triển của thành phần điện tử, sự phát triển của mạch tích hợp (IC).

5, Danh sách các cuộc cách mạng công nghệ vật liệu bán dẫn là bắt buộc

Về bảng điện:

1.Tên của bảng mạch có: bảng mạch gốm, bảng mạch gốm nhôm, bảng mạch gốm nhôm nitride, bảng mạch, bảng mạch PCB, chất nền nhôm, bảng tần số cao, tấm đồng dày, bảng trở kháng, PCB, siêu mỏng bảng mạch, bảng mạch siêu mỏng, bảng mạch in (công nghệ ăn mòn đồng), v.v.Mô hình tiện ích có ưu điểm là mật độ dây cao, trọng lượng nhẹ, độ dày mỏng và đặc tính uốn cong tốt.

2.Bảng mạch được chia thành bảng đơn, bảng đôi và bảng nhiều bảng theo số lớp

(1) Bảng điều khiển đơn, trên PCB cơ bản nhất, các bộ phận tập trung ở một bên và dây dẫn tập trung ở phía bên kia.Vì dây chỉ xuất hiện ở một mặt nên nó được gọi là PCB một mặt

(2) Bảng điều khiển kép là phần mở rộng của bảng điều khiển đơn, khi hệ thống dây điện một lớp không thể đáp ứng nhu cầu của các sản phẩm điện tử, việc sử dụng bảng điều khiển kép

(3) Bảng nhiều lớp là bảng in có ba hoặc nhiều lớp đồ họa dẫn điện và vật liệu cách điện được dát mỏng riêng biệt và các đồ họa dẫn điện kết nối với nhau tùy theo yêu cầu.
