Thông tin chi tiết sản phẩm:
Thanh toán:
|
Người mẫu: | HT-T9 | Chiều dài: | 3100mm |
---|---|---|---|
Bề rộng: | 2300mm | Chiều cao: | 1550mm |
Tổng khối lượng: | 1700kg | Chiều dài chiều rộng PCB: | Chiều dài 250mm * ang |
Số của trạm trung chuyển: | 68 CÁI | Không đầu: | 68 CÁI |

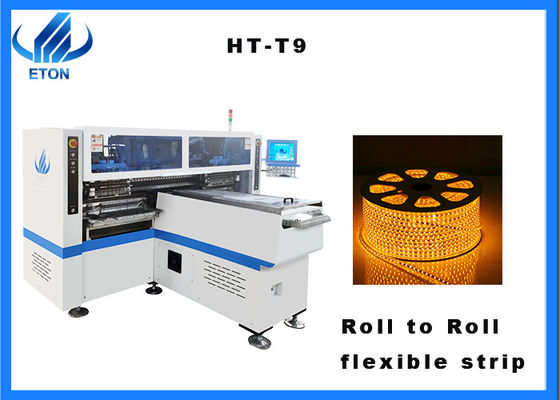

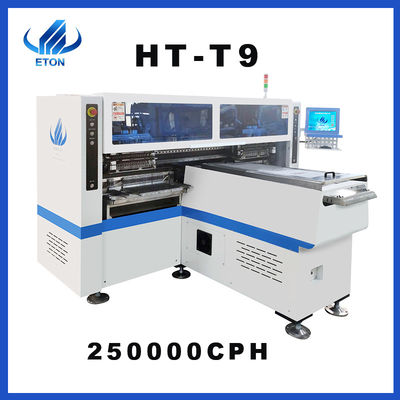

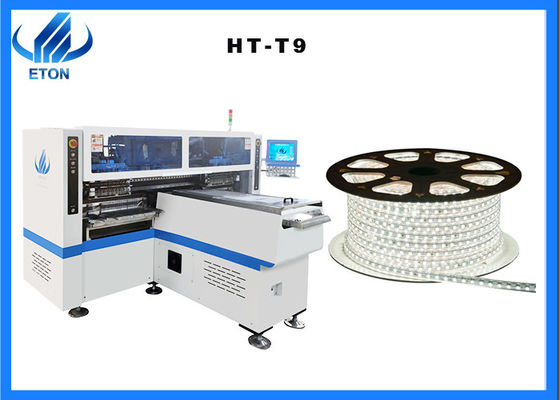

10m dải ánh sáng mềm PCB xử lý chọn và đặt máy Dây chuyền sản xuất SMT Sản xuất
Quy trình và ứng dụng của dải đèn mềm 0,5m, 1M, 5m, 25m, 50m và 100m
Quy trình sản xuất dải đèn LED linh hoạt, cụ thể là dải sáng FPC, như sau:
Quy trình sản xuất dải đèn FPC
Bước 1: In keo hàn bằng máy in bán tự động: đầu tiên làm ấm hồ hàn, sau đó khuấy đều, sau đó cho một lượng nhỏ lên lưới thép của máy in.Số lượng tốt hơn khi bột hàn đạt đến hai phần ba của cạp khi lưỡi quay tiến lên
Bước 2: vị trí đặt máy: đặt PFC đã in trên bộ cố định, tự động gửi bảng đến vị trí đặt và máy định vị đặt chính xác các thành phần vị trí trên bảng PCB
Bước 3: phát hiện thủ công: kiểm tra cực tính của đèn LED trên dải đèn LED (có ngược không), lắp đặt có lệch không, có đoản mạch không, giá trị điện trở có chính xác không.
Bước 4: hàn nóng lại: hàn các hạt đèn và PCB với nhau thông qua hàn tái phát
Bước 5: Kiểm tra thành phẩm: cần kiểm tra hình thức bên ngoài sản phẩm xem có mối hàn kém, hạt thiếc, chập mạch,… Sau đó là kiểm tra điện để kiểm tra tính năng điện của sản phẩm có còn nguyên vẹn hay không. và liệu các thông số có chính xác không
Bước 6: đóng gói, đóng gói thủ công
Tham số
Người mẫu | HT-T9 |
Kích thước | |
Chiều dài | 3100mm |
Bề rộng | 2300mm |
Chiều cao | 1550mm |
Tổng khối lượng | 1700kg |
PCB | |
Chiều dài chiều rộng PCB | 250mm * chiều dài bất kỳ |
Độ dày PCB | 0,5-1,5mm |
PCB kẹp | Hấp phụ chân không, nẹp xi lanh, chiều rộng rãnh điều chỉnh |
Chế độ gắn kết | Chọn nhóm và đặt riêng |
Hệ điều hành | |
Hệ thống | Windows7 |
Phần mềm | R & D độc lập |
Trưng bày | Màn hình cảm ứng |
Thiết bị đầu vào | Bàn phìm chuột |
Thị giác | |
Số lượng máy ảnh | 5 PCS (Máy ảnh kỹ thuật số) |
Điều chỉnh tầm nhìn, điều chỉnh MARK | |
Lặp lại độ chính xác gắn | ± 0,02mm (Độ chính xác lặp lại) |
Chiều cao gắn kết | ≦ 5mm |
Tốc độ lắp | 200000 ~ 250000CPH |
Các thành phần | LED 3014/3020/3528/5050 và tụ điện, điện trở, bộ chỉnh lưu cầu, v.v. |
Không gian thành phần | 0,5mm |
Số trạm cấp liệu | 68 CÁI |
Số người đứng đầu | 68 CÁI |
Quyền lực | 380AC 50 HZ |
Kiến thức cơ bản về dải đèn LED mềm
Các loại hạt đèn phổ biến: 3014/2835/5630/5050, v.v.
Kết nối nối tiếp / song song của các thành phần: 1. Hạt đèn và điện trở được mắc nối tiếp.2. Chế độ kết nối của các hạt đèn trong dải đèn LED là kết nối hỗn hợp, nghĩa là một số hạt đèn được kết nối nối tiếp thành một nhóm và sau đó một số nhóm được kết nối song song
Hạt đèn và điện trở: 1: 1, 2: 1, 3: 1, 4: 1, 6: 1
Loại đai đèn: đai đèn hạ thế, đai đèn cao áp, đai đèn hình chữ S, đai đèn neon
Số dải đèn: 30 đèn, 48 đèn, 60 đèn, 74 đèn, 96 đèn, 144 đèn, 90 đèn, 120 đèn trên mét, hàng đơn và hàng đôi
Góc chiếu sáng của các linh kiện: góc chiếu sáng phổ biến là 120 độ.Góc phát sáng càng lớn thì hiệu quả loạn thị càng tốt.Tuy nhiên, độ sáng của đèn bị giảm tương ứng
Nhiệt độ màu: trắng ấm (khoảng 2200k-3500k)
Màu trắng bình thường (khoảng 4000k-6000k)
Trắng lạnh (trên 6500k)
Dịch vụ
Thời gian bảo trì 1 năm
Bảo hành một năm, trong thời gian bảo hành, bất kỳ bộ phận nào cần sửa chữa và thay thế sẽ được miễn phí
Bảo trì trọn đời phần mềm và phần cứng
Phần mềm nâng cấp miễn phí, phần mềm được Reach và phát triển bởi ETON, vì vậy chúng tôi hỗ trợ các bản cập nhật nâng cấp miễn phí trọn đời
Thường xuyên thăm hỏi khách hàng và thu thập thông tin
Thăm hỏi khách hàng thường xuyên.Chúng tôi tham dự các triển lãm khác nhau ở các thành phố khác nhau hàng năm, đồng thời, chúng tôi sẽ thăm các khách hàng địa phương và hỗ trợ dịch vụ của chúng tôi và thu thập phản hồi về các đề xuất của khách hàng kịp thời
Cung cấp thông tin mới nhất về công nghệ và thiết bị
Chúng tôi đưa ra các đề xuất công nghệ chuyên nghiệp cho khách hàng của chúng tôi.Và chia sẻ tin tức cập nhật với khách hàng của chúng tôi
Trên trang web dịch vụ
Chúng tôi có một số trang web chính thức ở Ấn Độ như Mumbai và New Delhi, cũng có trang web ở Ai Cập.Thổ Nhĩ Kỳ có thể cung cấp dịch vụ kịp thời với các kỹ sư của chúng tôi.
Theo nhu cầu của bạn.kỹ sư cao cấp tận tâm sẽ đến nhà máy của bạn để cài đặt miễn phí và đào tạo bạn cách vận hành máy.
