Thông tin chi tiết sản phẩm:
Thanh toán:
|
Sự bảo đảm: | 1 năm | Tên: | Máy gắn chip SMD, Máy chọn và đặt SMT, Máy gắn chip SMT |
---|---|---|---|
Đăng kí: | Dây chuyền sản xuất SMD, Máy bắn súng gắn SMT, Dây chuyền sản xuất SMT, cho máy SMT | Nguồn cấp: | 380V 50HZ |
Tình trạng: | mới, 100% nguyên bản, hoàn toàn mới | Tên sản phẩm: | Máy đặt \ Máy gắn đèn LED \ Máy lắp ráp đèn LED, Máy bắn súng lắp SMT tự động, Máy bắn súng SMT |
Trọng lượng: | 1700kg | Tốc độ gắn kết: | 250000 CPH |
Loại hình: | Máy SMT Sản phẩm liên quan, tự động | Cách sử dụng: | Lắp ráp bảng mạch, Máy lắp SMT, SMD |
Kích thước: | 2700 * 2300 * 1550mm | Người cho ăn: | 68 CÁI |
Độ dày pcb: | 0,5-5mm |

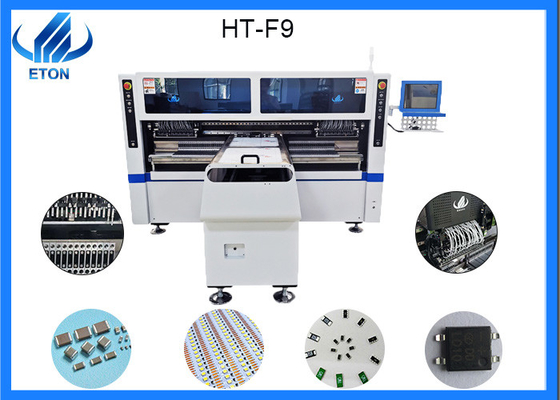

Máy lắp SMT áp dụng cho đèn led, máy lắp áp dụng cho đèn led 3014,3020,3528,5050, điện trở, cầu nối trực tràng
Đặc trưng
Áp dụng cho PCB cứng 0,6 M, 0,9 M, 1,2 M và dải linh hoạt LED 0,5 M, 1 M.Sản xuất cùng lúc 4 loại vật liệu với công suất cao.có sẵn cho bo mạch với bất kỳ tỷ lệ chip LED và điện trở nào.
Mô-đun bốn cánh tay kép, 17 đầu phun cho mỗi bộ phận lắp, bộ phận A / B / C / D có thể được lắp riêng biệt hoặc đồng bộ.
Hiệu chuẩn tự động, độ chính xác cao, có sẵn cho RGB.
Công nghệ độc quyền bằng sáng chế: Nhóm để lấy và nhóm để gắn.
Thông số kỹ thuật
Kích thước: 2700 * 2300 * 1550mm
Tổng trọng lượng: 1700kg

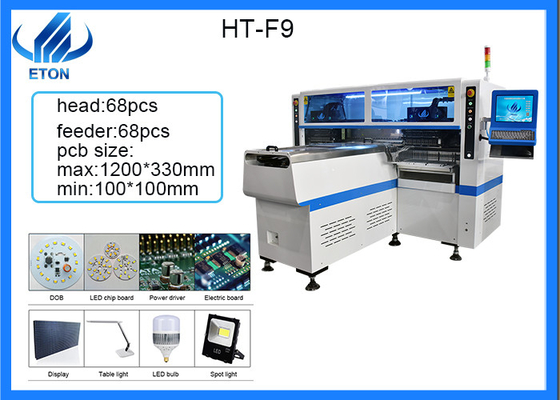

Chiều dài PCB Chiều rộng: Tối đa: 1200 * 330mm Tối thiểu: 100 * 100mm
Độ dày PCB: 0,5-5mm
Kẹp PCB: Khí nén có thể điều chỉnh áp suất
Chế độ gắn kết: Chọn nhóm và đặt nhóm
Phần mềm: R & D độc lập

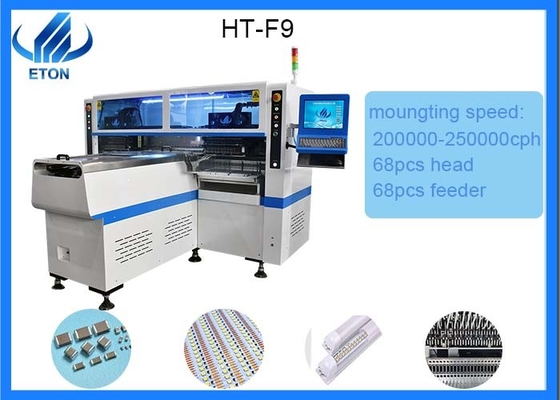

Tốc độ lắp: 200000-25000CPH
Độ chính xác lắp lặp lại: ± 0,02mm (Độ chính xác lặp lại)
Chiều cao lắp: ≦ 5mm
Linh kiện: LED 3014/3020/3528/5050 và tụ điện, điện trở, chỉnh lưu cầu, v.v.
Số máy ảnh: 5 cái
Công suất tiêu thụ: 6KW
Số đầu: 68 chiếc
Số của khay nạp: 68 chiếc
DÒNG SMT
Đặc trưng:
1. mật độ lắp ráp cao, kích thước nhỏ và trọng lượng nhẹ của các sản phẩm điện tử, kích thước và trọng lượng của các thành phần SMT chỉ bằng khoảng 1/10 so với các thành phần plug-in truyền thống, sau khi sử dụng chung SMT, các sản phẩm điện tử giảm 40% ~ 60 % khối lượng, trọng lượng, 60% ~ 80%.
2. độ tin cậy cao và khả năng chống rung.Tỷ lệ khuyết tật mối hàn thấp.
3.Đặc tính tần số cao tốt.Giảm nhiễu tần số vô tuyến và điện từ.
4. dễ dàng thực hiện tự động hóa, nâng cao hiệu quả sản xuất.Giảm 30% ~ 50% chi phí.Tiết kiệm vật tư, năng lượng, thiết bị, nhân lực, thời gian, v.v.
Cái đầu
Đầu hút SMT, đầu gắn SMT SMT dùng để hút và gắn phần tiếp xúc thực tế với bộ phận linh kiện.Có kích thước, cơ sở để phân loại nó nói chung là kích thước đường kính của nó.
1. vật liệu vòi phun:
(1) Đầu phun nhựa: đầu phun nhựa như tên gọi, vật liệu của đầu phun được làm bằng nhựa, loại đầu phun này phù hợp với bề mặt linh kiện điện tử không bằng phẳng hoặc vật liệu điện tử dính, ưu điểm của đầu phun nhựa là chi phí thấp, nhưng tuổi thọ vòi cao su không lâu, cần thay thế thường xuyên, nên mua vòi cao su, Mua thêm vòi cao su để sử dụng, khi mòn có thể thay trực tiếp.
(2) Đầu hút bằng thép kim cương: ưu điểm chắc chắn, bền và dễ sử dụng, tuy nhiên giá thành đắt, hiệu quả không cao.
(3) Vòi hút bằng thép vonfram: vòi hút bằng thép vonfram mạnh mẽ, bền, nhưng dễ làm trắng, nhưng làm trắng trên lớp phủ bút dầu, nhưng cũng tiếp tục sử dụng.
(4) Đầu phun bằng sứ: đầu phun bằng sứ không trắng, nhưng rất giòn, dễ vỡ.
2. Hình dạng vòi: hình dạng vòi hút có lỗ vuông, tròn, khe v, vật liệu điện tử thông dụng thường có trên thị trường, có thể mua trực tiếp tương ứng với máy SMT có sẵn, một số bảng trên sẽ được sử dụng các bộ phận cấu hình hoặc vật liệu lớn, nó cần được điều chỉnh cho phù hợp với thành phần điện tử.
