Thông tin chi tiết sản phẩm:
Thanh toán:
|
Người mẫu: | YT202 | Sự bảo đảm: | 1 năm, 12 tháng |
---|---|---|---|
Tên: | Máy gắn chip SMD, Máy chọn và đặt SMT, Máy gắn chip SMT | Đăng kí: | Dây chuyền sản xuất SMD, Máy bắn súng gắn SMT, Dây chuyền sản xuất SMT, cho máy SMT |
Nguồn cấp: | 380V 50Hz | Tình trạng: | 100% nguyên bản, thương hiệu mới |
tên sản phẩm: | Máy đặt \ Máy gắn đèn LED \ Máy lắp ráp đèn LED, Máy bắn súng lắp SMT tự động, Máy bắn súng SMT | Trọng lượng: | 1700kg |
Tốc độ gắn kết: | 90000 CPH | Cách sử dụng: | Lắp ráp bảng mạch, Máy lắp SMT, SMD |
Kích thước: | 2317 * 1376 * 1762mm | Người cho ăn: | 32 CÁI |
Cái đầu: | 10 chiếc | ||
Điểm nổi bật: | Sản xuất đèn LED Chọn và đặt máy,Máy chọn và đặt 10 đầu,Máy gắn đèn LED 10 đầu |

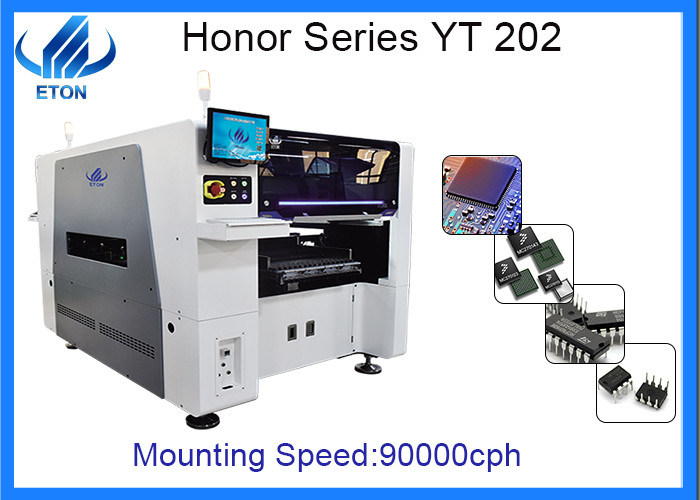

Chọn và đặt máy 10 đầu LED Máy sản xuất điện tử
Thông tin chi tiết sản phẩm
Số mô hình: YT202
Kích thước: 2317 * 1376 * 1762mm
Đầu: 20 chiếc
Trọng lượng: 1700kg
Tốc độ lắp: 90000CPH
Công suất: 380AC 50HZ
Bộ nạp: mô-đun đôi 32 chiếc
Kích thước PCB:
TỐI ĐA: 500 * 450mm (pcb đơn) / 500 * 300mm (pcb đôi)
MIN: 50 * 50mm
Độ dày PCB: 0,5-4,5mm
Thành phần cốt lõi: Động cơ
Thương hiệu: ETON
Máy ảnh trực quan: 4 bộ máy ảnh nhập khẩu
Xuất xứ: Quảng Đông, Trung Quốc
Bảo hành 1 năm
Về PCBA
Quy trình và Công nghệ
1. Ghép nối: 1. Ghép chữ V: sử dụng máy phân đoạn, phương pháp phân đoạn này trơn tru, không ảnh hưởng xấu đến quá trình tiếp theo.
2. Sử dụng kết nối lỗ kim (lỗ tem thư): cần xem xét gờ sau khi đứt, và quá trình COB trên cố định máy Bonding có ổn định hay không, cũng nên xem xét tác động của plug-in qua đường ray, và liệu tổ hợp. .
Vật liệu PCB:
G10, G11, FR4, FR5 tấm PCB SMT nhiệt độ và COB, THT nhiệt độ tác động tương đối nhỏ.
3. Ảnh hưởng của việc đi dây của đầu nối đệm và vị trí lỗ xuyên đối với sản xuất SMT:
hệ thống dây điện của đầu nối miếng đệm và vị trí lỗ xuyên có ảnh hưởng lớn đến năng suất hàn của SMT, bởi vì các kết nối đệm không đúng và lỗ xuyên có thể hoạt động như một chất hàn “Ăn cắp”, chất hàn lỏng bị hút ra khỏi dòng chảy lại lò lửa.Các điều kiện sau đây là tốt cho chất lượng của sản phẩm:
(1) Giảm chiều rộng của đầu nối pad: nếu không có khả năng mang dòng điện và các hạn chế về kích thước sản xuất PCB, chiều rộng tối đa của đầu nối pad là 0,4 mm hoặc 1/2 chiều rộng pad, có thể nhỏ hơn.
(2) Các miếng đệm được kết nối với một khu vực lớn của băng dẫn điện (ví dụ: nối đất, nguồn điện) tốt nhất được kết nối với một dây hẹp có chiều dài không nhỏ hơn 0,5 mm (chiều rộng không lớn hơn 0,4 mm hoặc chiều rộng không lớn hơn 1/2 miếng đệm bề rộng) .
(3) Tránh kết nối dây từ bên cạnh hoặc một góc vào miếng đệm.Tốt hơn là dây kết nối đi vào từ giữa mặt sau của miếng đệm.
(4) Lỗ xuyên không được đặt trong hoặc trực tiếp gần tấm đệm của cụm SMT.Lý do là: lỗ xuyên qua trên miếng đệm sẽ hút chất hàn vào lỗ và làm cho vật hàn rời khỏi mối nối hàn;trực tiếp gần lỗ trên tấm đệm, dù có lớp bảo vệ xanh tốt cũng có thể gây ra hiệu ứng tản nhiệt, làm thay đổi tốc độ thẩm thấu của mối hàn, dẫn đến hiện tượng dựng viên, cản trở sự hình thành bình thường của mối hàn. khi nó nghiêm trọng.
(5) Mối nối giữa lỗ xuyên qua và tấm lót tốt nhất nên được gấp lại bằng một đường nối hẹp có chiều dài không nhỏ hơn 0,5 mm
Câu hỏi thường gặp
Hỏi: Tôi nên chuẩn bị loại nguyên liệu nào cho dây chuyền SMT?
A: bạn cần chuẩn bị chủ yếu bao gồm: PCB, Hàn dán, Linh kiện, Bộ cấp liệu, Đầu phun, v.v.
Q: Bạn có thể hỗ trợ toàn bộ dòng SMT không?
A: vâng, chúng tôi có thể cung cấp giải pháp toàn bộ đường dây SMT nếu bạn muốn, chúng tôi chuyên nghiệp trong lĩnh vực này.
Q: Tại sao giá máy của họ thấp hơn của bạn rất nhiều?
A: Bạn nói rằng có một số máy bóc vỏ rẻ hơn chúng tôi trên thị trường, có tồn tại, nhưng điểm bán hàng của chúng là giá cả, và điểm bán hàng của chúng tôi là chất lượng.Chúng tôi có thể đảm bảo cho bạn chất lượng của máy lấy và đặt ETON, và giá trị còn hơn nhiều so với giá của chúng tôi.
