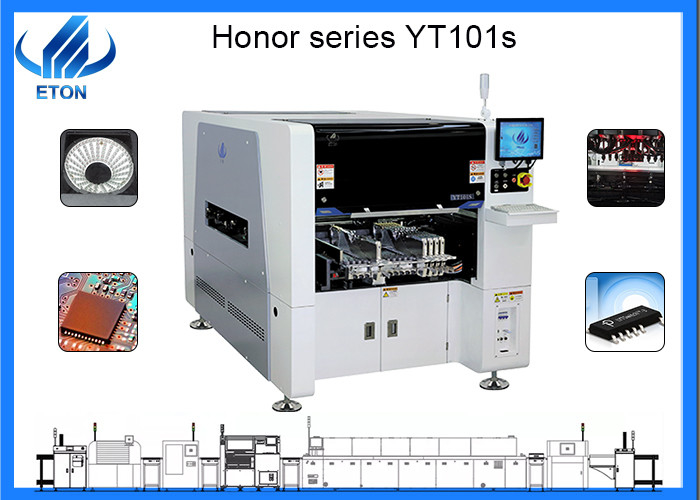

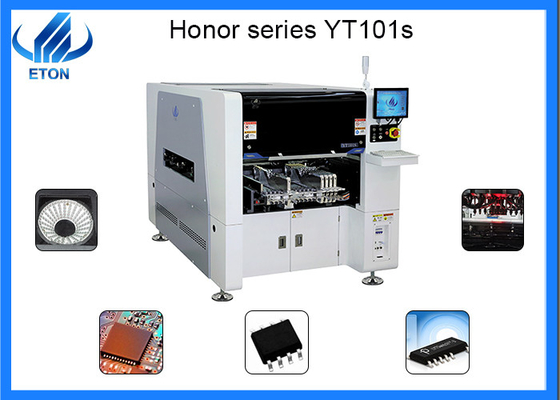

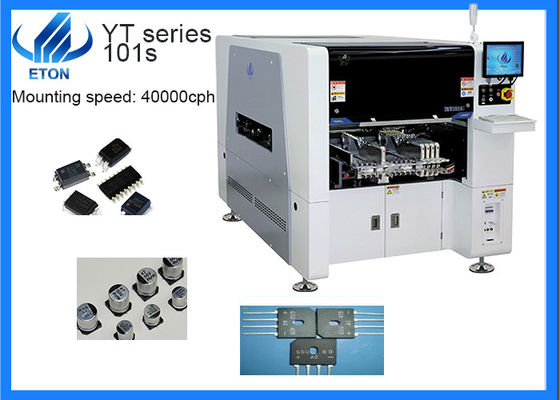

SMT Pick Place Machine 10pcs Đầu 16pcs Bộ nạp cho thành phần IC

Máy lấy và đặt SMT mới nhất cho linh kiện IC với 10 đầu đầu và 16 ống nạp

Sản phẩmThông tin chi tiết

Số mô hình: YT101s

Kích thước: 2154 * 1376 * 1762mm

Phạm vi thành phần: gói 0201-40 * 40mm và IC, v.v.

Kích thước PCB: MAX: 500 * 350mm / MIN: 50 * 50mm

Độ dày PCB: 0,5-4,5mm

Số máy ảnh: 2 bộ

Đầu: 10 cái

Trọng lượng: 1700kg

Tốc độ: 40000CPH

Công suất: 380AC 50HZ

Bộ nạp: 16 chiếc

Thành phần cốt lõi: Động cơ

Thương hiệu: ETON

Hồ sơ công ty của chúng tôi

ETON không chỉ chiếm vị trí hàng đầu trong lĩnh vực SMT tốc độ cao quang điện, mà còn tạo ra bước đột phá trong lĩnh vực SMT tốc độ cao SMT, và phát triển thành công một số SMT tốc độ cao SMT với tỷ lệ chi phí hiệu suất cao , sản phẩm được sử dụng rộng rãi trong chiếu sáng, màn hình, điện tử, động lực, thiết bị gia dụng, năng lượng mới và các ngành công nghiệp khác.Nhìn về tương lai, ETON sẽ lấy mục tiêu “Tạo dựng thương hiệu nổi tiếng toàn quốc, Xây dựng Doanh nghiệp hạng nhất Quốc tế”, chúng tôi cam kết không ngừng cung cấp các sản phẩm và dịch vụ “Thông minh hơn, chuyên nghiệp hơn, hiệu quả hơn và tiêu thụ thấp hơn” cho thị trường .

Thành phần vi mạch

IC (mạch tích hợp) là một số lượng lớn các thành phần vi điện tử (bóng bán dẫn, điện trở, tụ điện, v.v.) được tạo thành bởi vi mạch tích hợp trên nền nhựa, thành một con chip.Ngày nay hầu như tất cả các chip bạn thấy có thể được gọi là chip IC.

Loại

1. phân loại theo cấu trúc chức năng:

Chip tương tự và các mạch tích hợp kỹ thuật số.

2. Theo phân loại quy trình sản xuất: mạch tích hợp bán dẫn và mạch tích hợp phim.3. Mạch tích hợp phim cũng phân loại mạch tích hợp phim dày và mạch tích hợp phim.

3. Theo các kiểu phân loại dẫn điện khác nhau:

mạch tích hợp lưỡng cực và mạch tích hợp đơn cực.Quy trình sản xuất vi mạch lưỡng cực phức tạp, công suất tiêu thụ lớn, đại diện cho mạch tích hợp có TTL, ECL, HTL, STTL và các loại khác.

IC đơn cực có ưu điểm là quá trình chế tạo đơn giản, tiêu thụ điện năng thấp và dễ dàng chế tạo các mạch tích hợp quy mô lớn, tiêu biểu là CMOS, NMOS, PMOS và các loại mạch tích hợp khác.

4. Phân loại theo mục đích: mạch tích hợp cho máy thu hình, mạch tích hợp cho âm thanh, đầu DVD, VCR, máy tính (microcomputer), đàn organ, truyền thông, camera, điều khiển từ xa, ngôn ngữ, báo động và các mạch tích hợp dành riêng cho ứng dụng.

Phát hiện nhận thức chung

1. để đảm bảo rằng chất lượng hàn, công ty hàn thực sự, tích tụ hàn, độ rỗng dễ gây ra hàn ảo.Thời gian hàn nói chung không quá 3 giây, kiểm tra kỹ mạch tích hợp đã được hàn, đo ôm kế giữa các chân cắm ngắn mạch, đảm bảo không có hiện tượng hàn dính rồi nối nguồn điện.

2. Nội trở của dụng cụ đo phải lớn.Khi đo điện áp một chiều của các chân của mạch tích hợp, nên chọn đồng hồ đa năng có điện trở trong của đầu công tơ lớn hơn 20K ω / V, nếu không, sai số đo của một số chân điện áp sẽ lớn.

3. Chú ý đến sự tản nhiệt của các mạch tích hợp nguồn.Các mạch tích hợp nguồn phải tản nhiệt tốt và không được phép làm việc ở công suất lớn mà không có bộ tản nhiệt.

4. dây dẫn phải hợp lý, chẳng hạn như cần thêm các thành phần ngoại vi để thay thế mạch tích hợp bên trong đã bị hư hỏng các bộ phận, nên chọn linh kiện nhỏ, và đấu dây phải hợp lý để tránh ghép ký sinh không cần thiết, đối phó với đầu nối đất giữa âm thanh IC khuếch đại công suất và mạch khuếch đại.
