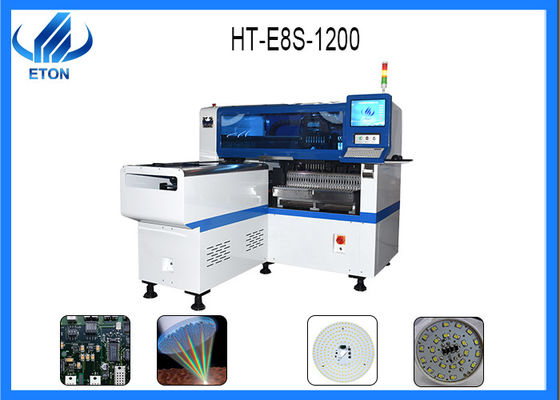

SMT chọn và đặt bộ gắn chip trong ngành công nghiệp đèn led cho bóng đèn led, bóng đèn dob, v.v.

SMT chọn và đặt bộ gắn chip trong ngành công nghiệp đèn led cho bóng đèn led, bóng đèn dob, v.v.

Thông số kỹ thuật

Kích thước: 2550 * 1650 * 1550mm

Tổng trọng lượng: 1700kg

Chiều dài PCB Chiều rộng: Tối đa: 1200 * 500mm Tối thiểu: 100 * 100mm

Độ dày PCB: 0,5-5mm

Số máy ảnh: 2 bộ máy ảnh nhập khẩu

PCB Kẹp: Khí nén có thể điều chỉnh áp suất

Chế độ lắp đặt: Chọn nhóm và đặt riêng lẻ Chọn riêng và đặt riêng

Phần mềm: R & D độc lập

Độ chính xác gắn: ± 0.04mm

Chiều cao lắp: <15mm (Thay đổi tự động)

Tốc độ lắp: 45000 CPH

Linh kiện: LED, tụ điện, điện trở, IC, linh kiện định hình, v.v.

Hướng truyền: Cả hai hướng (tùy chọn)

Công nghệ được cấp bằng sáng chế độc quyền

Hệ thống cấp liệu điện tử.

Nhận dạng chuyến bay căn chỉnh tầm nhìn, Hiệu chỉnh đánh dấu.

Chức năng nạp lại vật liệu không ngừng

Tự động tối ưu hóa sau khi tọa độ được tạo, v.v.

Quy trình SMT

1. máy in bút chì: keo hàn bị bỏ sót trên PCB bằng máy in stencil

2.mounter: chức năng là để gắn các thành phần gắn kết bề mặt vào PCB ở đúng vị trí.Thiết bị được sử dụng là máy SMT, nằm trong dây chuyền sản xuất SMT phía sau máy in lụa.

3.Kết dính: chức năng là làm tan chảy chất kết dính để các thành phần lắp ráp bề mặt được liên kết chắc chắn với bảng mạch PCB.Thiết bị được sử dụng là một lò đóng rắn, nằm trong dây chuyền sản xuất SMT ở phía sau của máy SMT.

4. Hàn chậm lại: chức năng là làm tan chảy keo hàn, để các thành phần lắp ráp bề mặt và bảng mạch PCB liên kết chặt chẽ với nhau.Thiết bị được sử dụng là một lò hàn nóng chảy lại, được đặt phía sau máy SMT SMT trong dây chuyền sản xuất.

5. làm sạch: vai trò của nó là lắp ráp bảng PCB trên các dư lượng hàn có hại ở trên như loại bỏ thông lượng.Thiết bị được sử dụng là một máy giặt, vị trí có thể không cố định, có thể trực tuyến, không thể trực tuyến.

6. phát hiện: vai trò của nó là lắp ráp bảng mạch PCB để phát hiện chất lượng hàn và chất lượng lắp ráp.Thiết bị được sử dụng bao gồm kính lúp, kính hiển vi, dụng cụ kiểm tra trực tuyến (ICT), dụng cụ kiểm tra kim bay, kiểm tra quang học tự động (AOI), hệ thống kiểm tra tia X, dụng cụ kiểm tra chức năng, v.v.Vị trí theo nhu cầu phát hiện, có thể được cấu hình ở nơi thích hợp trên dây chuyền sản xuất.

7. sửa chữa: vai trò của nó là phát hiện lỗi của việc làm lại bảng mạch PCB.Các công cụ được sử dụng là mỏ hàn, máy trạm sửa chữa, v.v.Định cấu hình bất kỳ đâu trong dây chuyền sản xuất.
