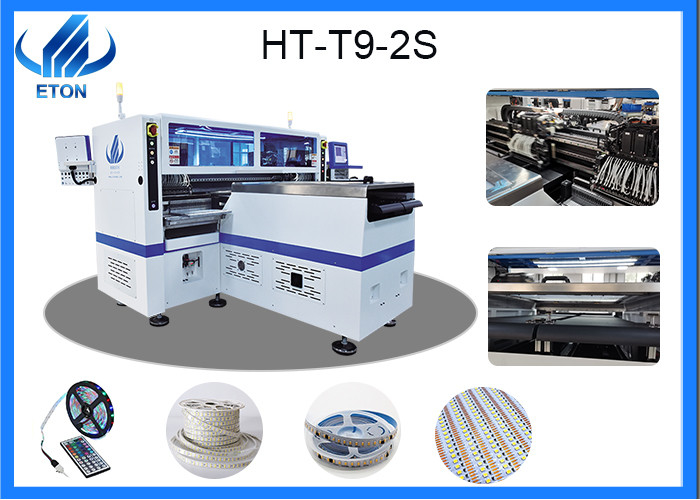

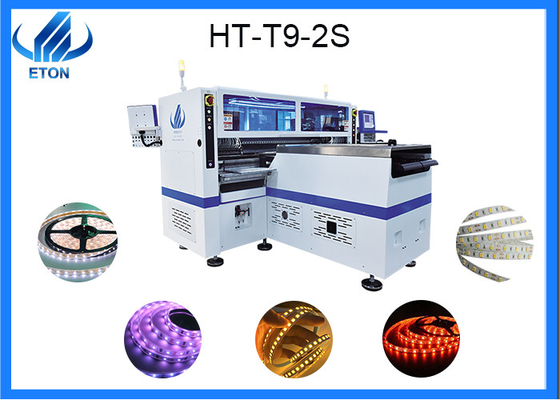

Máy chọn và đặt chip SMT cho dải cuộn, dải dẫn linh hoạt

Máy chọn và đặt chip SMT cho rollingdải, dải dẫn linh hoạt

Tham số

Kích thước: 3454 * 3035 * 1777mm

Tổng trọng lượng: 3100 kg

Chiều dài PCB Chiều rộng: 250 * chiều dài bất kỳ

Độ dày PCB: 0,1-0,5mm

Kẹp PCB: Hấp phụ chân không, nẹp xi lanh, chiều rộng rãnh có thể điều chỉnh

Chế độ gắn kết: Chọn nhóm và đặt nhóm

Tốc độ lắp: 500000 CPH (tốc độ tối ưu)

Độ chính xác lắp lặp lại: ± 0,05mm (Độ chính xác lặp lại)

Chiều cao lắp: ≦ 5mm

Linh kiện: LED 3014/3020/2835/5050 và tụ điện, điện trở, chỉnh lưu cầu, v.v.

Số trạm cấp liệu: 136 chiếc

Số đầu: 136 chiếc

Công suất: 380AC 50 HZ

Công suất tiêu thụ: 9,6kw

SMT là gì?

SMT là công nghệ gắn kết bề mặt, nó là một quá trình hàn các thành phần trên PCB sau khi lắp.Vì vậy, nó cần máy in stencil, máy chọn và đặt, lò nung lại.Keo hàn bị bỏ sót trên PCB bằng máy in stencil

Máy chọn và đặt sẽ chọn các thành phần và sau đó gắn vào PCB, sau đó, quá trình hàn nóng lại sẽ hàn chúng lại với nhau để dính chắc hơn.

Máy chọn và đặt của chúng tôi biến PCB trần của hình đầu tiên thành PCBA của hình thứ hai bằng cách gắn các thành phần nhỏ. Bạn có thể thấy rõ rằng so với hai hình, có nhiều bộ phận hơn trong hình thứ hai.

Dây chuyền sản xuất

Ý nghĩa

1, các sản phẩm điện tử theo đuổi sự thu nhỏ, các thành phần plug-in đục lỗ được sử dụng trước đây đã không thể thu nhỏ

2, các sản phẩm điện tử chức năng đầy đủ hơn, việc sử dụng các mạch tích hợp (IC) không có thành phần đục lỗ, đặc biệt, quy mô lớn, tích hợp cao IC, phải sử dụng các thành phần gắn kết bề mặt.

3, Sản xuất hàng loạt, tự động hóa, sản phẩm chi phí thấp, khối lượng lớn, chất lượng cao để đáp ứng nhu cầu của khách hàng và nâng cao khả năng cạnh tranh trên thị trường.

4, sự phát triển của thành phần điện tử, sự phát triển của mạch tích hợp (IC).

5, Danh sách các cuộc cách mạng công nghệ vật liệu bán dẫn là bắt buộc

Câu hỏi thường gặp:

Q: Tôi có thể thanh toán bằng L / C không?

A: Thủ tục thanh toán L / C phức tạp, sẽ tốn nhiều thời gian thanh toán.Do đó, bạn phải đợi lâu hơn để lấy máy, điều này sẽ làm trì hoãn kế hoạch sản xuất của bạn và trì hoãn cơ hội. Khi có lỗi trong thư tín dụng, bạn sẽ phải trả một khoản phí để sửa lỗi, điều này sẽ tăng chi phí của bạn.

Q: Tôi có thể sử dụng giá CIF không?

A: Giá CIF cần thêm phí vận chuyển, phí bảo hiểm trên cơ sở giá EXW, và người giao nhận Ấn Độ sẽ tính phí của chúng tôi nhiều hơn của bạn.vì vậy thực sự để làm EXW sẽ đơn giản hơn và tiết kiệm chi phí cho bạn.
