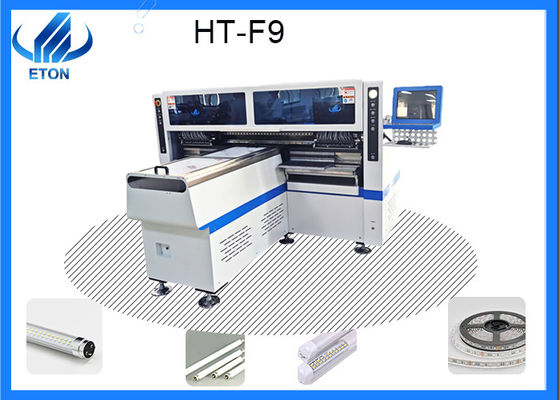

250000 CPH SMT Pick Place Máy Máy làm dải đèn LED tự động

SMT chọn và đặt dây chuyền sản xuất bán tự động máy trong đèn led cho dải

Thông số kỹ thuật
Kích thước: 2700 * 2300 * 1550mm
Tổng trọng lượng: 1700kg
Chiều dài PCB Chiều rộng: Tối đa: 1200 * 330mm Tối thiểu: 100 * 100mm
Độ dày PCB: 0,5-5mm
PCB Kẹp: Khí nén có thể điều chỉnh áp suất
Chế độ gắn kết: Chọn nhóm và đặt nhóm
Phần mềm: R & D độc lập
Tốc độ lắp: 200000-25000CPH
Độ chính xác lắp lặp lại: ± 0.02mm (Độ chính xác lặp lại)
Chiều cao lắp: ≦ 5mm
Linh kiện: LED 3014/3020/3528/5050 và tụ điện, điện trở, chỉnh lưu cầu, v.v.
Số máy ảnh: 5 cái
Công suất tiêu thụ: 6KW
Số đầu: 68 chiếc
Số của khay nạp: 68 chiếc


Đặc trưng
Áp dụng cho PCB cứng 0,6 M, 0,9 M, 1,2 M và dải linh hoạt LED 0,5 M, 1 M.Sản xuất cùng lúc 4 loại vật liệu với công suất cao.có sẵn cho bo mạch với bất kỳ tỷ lệ chip LED và điện trở nào.
Mô-đun bốn cánh tay kép, 17 đầu phun cho mỗi bộ phận lắp đặt, bộ phận A / B / C / D có thể được lắp riêng biệt hoặc đồng bộ.
Hiệu chuẩn tự động, độ chính xác cao, có sẵn cho RGB.
Công nghệ độc quyền bằng sáng chế: Nhóm để lấy và nhóm để gắn.

Sự khác biệt giữa dây đai đèn mềm cao áp và hạ áp


Đăng kí

Chiều dài dây đèn mềm thông dụng: 0.5m, 1m, 5m, 25m, 100m.
Hiện nay, dây đai đèn mềm đã được sử dụng rộng rãi trong các tòa nhà, cầu, đường, sân vườn, sân, sàn nhà, trần nhà, đồ nội thất, ô tô, ao hồ, dưới nước, quảng cáo, bảng hiệu, bảng hiệu và các đồ trang trí và chiếu sáng khác, thêm niềm vui và lễ hội bất tận hòa vào không khí của các loại hoạt động lễ hội như Giáng sinh, Halloween, Lễ tình nhân, Phục sinh, Quốc khánh, ... với sức sống bền bỉ, nó đã xâm nhập vào năm thị trường thống lĩnh là quảng cáo, trang trí, kiến ​​trúc, thương mại và quà tặng, và xuất khẩu sang Nhật Bản. , Liên minh Châu Âu, Úc và các quốc gia và khu vực khác.Nó được sử dụng rộng rãi trong xây dựng hành lang bánh xe, cầu, lan can, khách sạn, sân vườn, vũ trường, nơi trang trí quảng cáo, v.v.

Dây chuyền sản xuất bán tự động SMT

1. máy in bút chì: keo hàn bị bỏ sót trên PCB bằng máy in stencil
2.mounter: chức năng là để gắn các thành phần gắn kết bề mặt vào PCB ở đúng vị trí.
3.Kết dính: chức năng là làm tan chảy chất kết dính để các thành phần lắp ráp bề mặt được liên kết chắc chắn với bảng mạch PCB.
4. Hàn chậm lại: chức năng là làm tan chảy keo hàn, để các thành phần lắp ráp bề mặt và bảng mạch PCB liên kết chặt chẽ với nhau.
