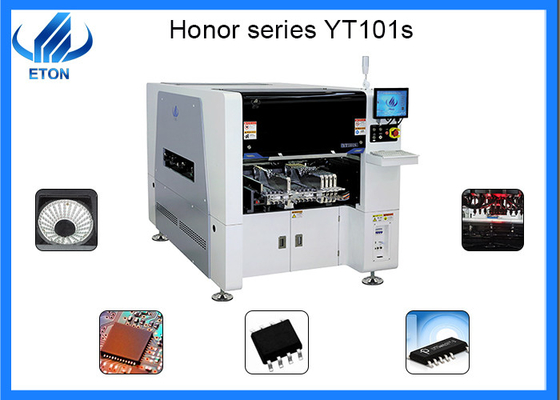

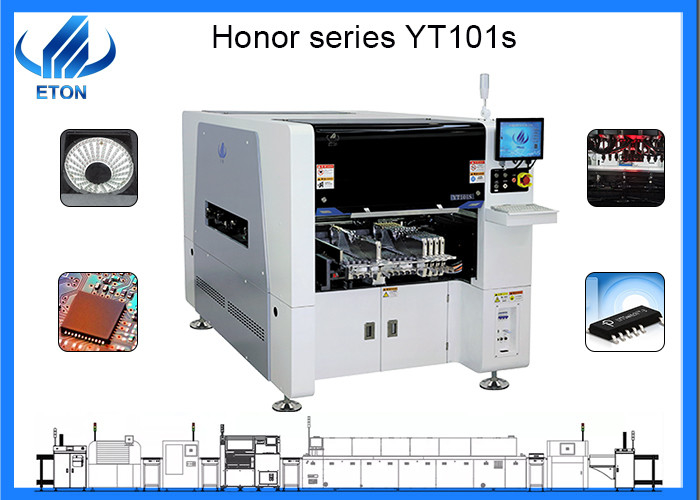

Máy chọn và đặt SMT tự động Đèn LED / Màn hình LED Máy gắn chip SMT

SMT chọn và đặt máy bộ gắn chip mới nhất để lắp đèn led cho màn hình led

Sản phẩmThông tin chi tiết

Số mô hình: YT101s

Kích thước: 2154 * 1376 * 1762mm

Phạm vi thành phần: gói 0201-40 * 40mm và IC, v.v.

Kích thước PCB: MAX: 500 * 350mm / MIN: 50 * 50mm

Độ dày PCB: 0,5-4,5mm

Số máy ảnh: 2 bộ

Đầu: 10 cái

Trọng lượng: 1700kg

Tốc độ: 40000CPH

Công suất: 380AC 50HZ

Bộ nạp: 16 chiếc

Thành phần cốt lõi: Động cơ

Thương hiệu: ETON

Hồ sơ công ty của chúng tôi

ETON không chỉ chiếm vị trí dẫn đầu trong lĩnh vực SMT tốc độ cao quang điện mà còn tạo ra bước đột phá trong lĩnh vực SMT tốc độ cao SMT, và phát triển thành công một số SMT đa năng tốc độ cao SMT với tỷ lệ chi phí hiệu suất cao , sản phẩm được sử dụng rộng rãi trong chiếu sáng, màn hình, điện tử, động lực, thiết bị gia dụng, năng lượng mới và các ngành công nghiệp khác.Nhìn về tương lai, ETON sẽ lấy mục tiêu “Tạo dựng thương hiệu nổi tiếng toàn quốc, Xây dựng Doanh nghiệp hạng nhất Quốc tế”, chúng tôi cam kết không ngừng cung cấp các sản phẩm và dịch vụ “Thông minh hơn, chuyên nghiệp hơn, hiệu quả hơn và tiêu thụ thấp hơn” cho thị trường .

Yêu cầu của sản xuất màn hình led

1. Quy trình sản xuất màn hình LED

a) làm sạch: sử dụng siêu âm làm sạch khung PCB hoặc LBD, và vào Jade

B) lắp: ở dưới cùng của các điện cực lõi LED có bạc sau khi giãn nở, lõi giãn nở được đặt trên spinneret, dưới kính hiển vi có spinneret sẽ được lắp trên lõi lần lượt từng PCB hoặc chân đế LED trên miếng hàn tương ứng , và sau đó quan tâm để keo bạc chữa bệnh.

C) hàn áp lực: Thợ hàn dây nhôm hoặc dây vàng để kết nối các điện cực với lõi đèn LED để hoạt động như các dây dẫn phun dòng điện.LED được cài đặt trực tiếp trên PCB, thường sử dụng máy hàn dây nhôm.

D) đóng gói: bằng cách pha chế keo, với lõi đèn LED mạng epoxy và dây hàn bảo vệ.Phân phối keo trên bảng PCB có yêu cầu nghiêm ngặt về hình dạng của keo đông đặc, liên quan trực tiếp đến độ sáng của thành phẩm của đèn nền.Quá trình này cũng sẽ đảm nhận nhiệm vụ của phosphor.

E) hàn: nếu đèn nền là đèn LED SMD hoặc đèn LED được đóng gói khác, đèn LED cần được hàn vào PCB trước khi lắp ráp.

F) phim cắt: với đèn nền cắt khuôn dập lỗ theo yêu cầu của nhiều loại phim rời, phim phản chiếu, v.v.

G) lắp ráp: theo yêu cầu của bản vẽ, các vật liệu đèn nền sẽ được lắp đặt thủ công vào đúng vị trí.

H) Kiểm tra: kiểm tra các thông số quang điện của đèn nền và độ đồng đều của ánh sáng là tốt.

Câu hỏi thường gặp

Q: Tôi nên chuẩn bị loại nguyên liệu thô nào cho dây chuyền SMT?

A: bạn cần chuẩn bị chủ yếu bao gồm: PCB, Hàn dán, Linh kiện, Bộ cấp liệu, Đầu phun, v.v.

Q: Bạn có thể hỗ trợ toàn bộ dòng SMT không?

A: vâng, chúng tôi có thể cung cấp giải pháp toàn bộ đường dây SMT nếu bạn muốn, chúng tôi chuyên nghiệp trong lĩnh vực này.
