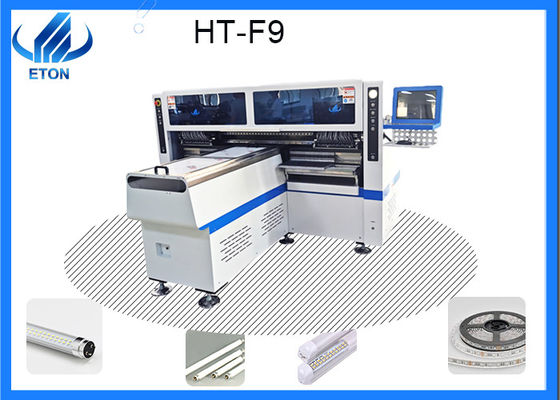

Máy chọn và đặt công nghiệp SMT trong máy móc làm đèn led để gắn đèn tuýp led

Máy chọn và đặt công nghiệp SMT trong máy móc làm đèn led để gắn đèn tuýp led

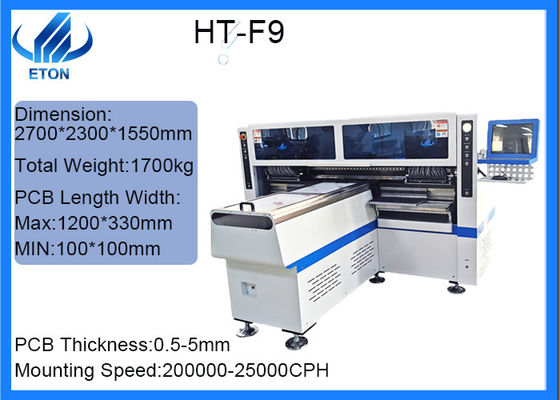

Thông số kỹ thuật

Kích thước: 2700 * 2300 * 1550mm

Tổng trọng lượng: 1700kg

Chiều dài PCB Chiều rộng: Tối đa: 1200 * 330mm Tối thiểu: 100 * 100mm

Độ dày PCB: 0,5-5mm

Kẹp PCB: Khí nén có thể điều chỉnh áp suất

Chế độ gắn kết: Chọn nhóm và đặt nhóm

Phần mềm: R & D độc lập

Tốc độ lắp: 200000-25000CPH

Độ chính xác lắp lặp lại: ± 0.02mm (Độ chính xác lặp lại)

Chiều cao lắp: ≦ 5mm

Linh kiện: LED 3014/3020/3528/5050 và tụ điện, điện trở, chỉnh lưu cầu, v.v.

Số máy ảnh: 5 cái

Công suất tiêu thụ: 6KW

Số đầu: 68 chiếc

Số của khay nạp: 68 chiếc

Kiểm soát chất lượng

“Tốc độ” và “Tính ổn định” của các sản phẩm đã tạo nên thương hiệu ETON, kế hoạch sản xuất ban đầu của ETON'S, theo đuổi quản lý chất lượng nghiêm ngặt và âm thanh của The Adjuster, và sự đổi mới, liên tục tạo ra giá trị cho khách hàng.Công nghệ cốt lõi của ETON LED Mounter được phát triển độc lập bởi những người ETON.Giao diện tiếng Trung và tiếng Anh, thiết kế nhân bản giúp vận hành sản phẩm dễ học, công nhân bình thường có thể hoạt động độc lập sau một thời gian ngắn đào tạo, so với các sản phẩm nước ngoài cần ít nhất một kỹ sư chuyên nghiệp, hai công nhân, trong việc kiểm soát chi phí lao động tổng thể, dễ dàng sản phẩm vượt qua giảm đáng kể chi phí sử dụng sản phẩm, hàng đầu của ngành công nghiệp SMT.

bảng mạch

Có hai loại bảng mạch được sử dụng để làm đèn huỳnh quang LED, nền nhôm, sợi thủy tinh

(1) chất nền nhôm;hầu hết các bóng đèn huỳnh quang trên thị trường được làm bằng chất nền còn sót lại.Cấu tạo nền nhôm từ trên xuống dưới là lớp bảng mạch, lớp cách nhiệt, lớp đế nhôm.A. Lớp bảng mạch;khả năng mang dòng chính của lá đồng làm mạch, một số chất nền còn lại để làm lá đồng mỏng một chút, giá thành rẻ, nhưng khả năng mang dòng của sản phẩm sẽ bị giảm.B. Lớp cách nhiệt: có tác dụng cách nhiệt tốt nhất là loại polyme sứ đặc biệt, nhưng giá thành rất cao.Nhằm giảm giá thành và nâng cao khả năng cạnh tranh trên thị trường để thay thế bằng các vật liệu khác như epoxy, vải thủy tinh, v.v.Đế nhôm C: thường dùng nhôm tấm làm thành phần đỡ kim loại, dẫn nhiệt hiệu quả tốt hơn, tuy nhiên giá thành cao.Yêu cầu cơ bản của khóa học nền nhôm là dẫn nhiệt tốt và không dễ uốn cong.

(2) bảng sợi thủy tinh: để theo đuổi lợi thế về giá, một số nhà sản xuất sử dụng bảng sợi thủy tinh để làm mạch PCB.Ngoài ra còn có một số loại sợi thủy tinh: sợi thủy tinh, sợi thủy tinh lá đồng một mặt, sợi thủy tinh tước lá đồng hai mặt, sợi thủy tinh lá đồng đục lỗ.Bo mạch sợi thủy tinh ngày: Loại bo mạch PCB này là đi dây trực tiếp trên bo mạch, không phải xử lý gì khác, loại bo mạch này rẻ nhất nhưng khả năng tản nhiệt kém.
