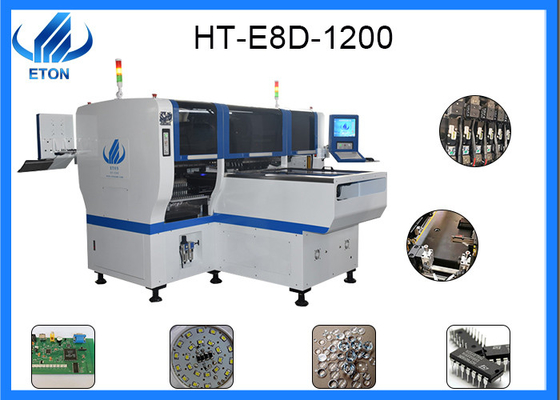

SMT chọn và đặt bộ gắn chip trong thiết kế dòng đèn led cho ống dẫn với máy tự động

SMT chọn và đặt bộ gắn chip trong thiết kế dòng đèn led cho ống dẫn với máy tự động

Thông số kỹ thuật

Mô hình: E8D-1200

Kích thước: 3150 * 2250 * 1650mm

Tổng trọng lượng: 2500kg

Chiều dài PCB Chiều rộng: Tối đa: 1200 * 300mm Tối thiểu: 100 * 100mm

Độ dày PCB: 0,5-5mm

Kẹp PCB: Khí nén có thể điều chỉnh áp suất

Chế độ lắp đặt: Chọn nhóm và đặt riêng lẻ Chọn riêng và đặt riêng

Số lượng máy ảnh: 4 chiếc

Độ chính xác gắn: ± 0.04mm

Chiều cao lắp: <15mm (Thay đổi tự động)

Tốc độ lắp: 90000 CPH

Linh kiện: LED, tụ điện, điện trở, IC, linh kiện định hình, v.v.

Không gian thành phần: 0.2mm

Số lượng Trạm cấp liệu: 48 chiếc

Số đầu phun: 24 chiếc

Công suất: 380AC 50HZ

Công suất tiêu thụ: 8 KW

Truyền tải băng tải: Chiều dài tối đa: 1200 mm

Tốc độ truyền: ＞ 1000mm / giây

Về PCBA

1.PCBA process: PCBA = Printed Circuit Board Assembly, nghĩa là, làm trống PCB thông qua SMT, sau đó là trình cắm thêm DIP trong toàn bộ quy trình, được gọi là quy trình PCBA.

Tình trạng công nghiệp: do việc sản xuất bảng mạch in ở nửa sau của quá trình sản xuất thiết bị điện tử, nó được coi là ngành công nghiệp hạ lưu của ngành công nghiệp điện tử.Hầu hết tất cả các thiết bị điện tử đều yêu cầu hỗ trợ bảng mạch in, làm cho bảng mạch in trở thành sản phẩm linh kiện điện tử lớn nhất thế giới theo thị phần.Nhật Bản, Trung Quốc, Đài Loan, Tây Âu và Mỹ là những cơ sở sản xuất bảng mạch in chính.

Chuyển tiếpBăng tải Đặc trưng

Việc sử dụng màn hình cảm ứng PLC điều khiển truyền xung quanh dữ liệu di động, cảm biến quang điện tự động đến nguồn gốc, có thể nhớ các thông số hiện tại cho mỗi hành động: hộp điện độc lập, các thành phần bên trong đều là các thành phần thương hiệu nổi tiếng, PLC + hệ thống điều khiển cảm ứng màu đầy đủ;

Đầu vào và đầu ra của bo mạch và tín hiệu khởi động được điều khiển bởi công tắc quang điện Moron của Nhật Bản, và tất cả các tín hiệu công tắc và đầu vào và đầu ra được điều khiển bằng PLC.

Phần điều khiển được trang bị các chức năng cài đặt tốc độ, khoảng cách, cài đặt thời gian và cảnh báo quang học.Động cơ bước sử dụng động cơ bước chất lượng cao để điều khiển xe di chuyển từ bên này sang bên kia để đảm bảo định vị chính xác và tuổi thọ lâu dài của cầu phẳng đang chạy.

Dây đai đồng bộ sử dụng dây đai đồng bộ chính xác nhập khẩu, êm ái, chống mài mòn, im lặng;

Đèn hướng dẫn sân vườn sử dụng dẫn hướng thép không gỉ 22mm để đảm bảo hoạt động ổn định của xe;

Chiều dài của máy có thể được xác định theo khoảng cách cao giữa hai đường của đường vá và kích thước của tấm.
