Thông tin chi tiết sản phẩm:
Thanh toán:
|
Kích thước: | 2700 * 2300 * 1550mm | Kích thước PCB: | Tối đa: 1200 * 330mm Tối thiểu: 100 * 100mm |
---|---|---|---|
Độ dày pcb: | 0,5 ~ 5mm | Chế độ gắn kết: | Chọn nhóm và đặt nhóm |
Gắn kết chính xác: | ± 0,02mm (Độ chính xác lặp lại) | Chiều cao lắp: | Tiêu chuẩn: ≤5mm |
Tốc độ gắn kết: | 200000 ~ 250000 CPH | Số của trạm trung chuyển: | 68 CÁI |
Không đầu: | 68 CÁI | Quyền lực: | 380AC 50HZ |
Sự tiêu thụ năng lượng: | 6KW | Cách truyền động trục X, Y, Z: | Động cơ tuyến tính từ tính cao cấp và động cơ servo |
Điểm nổi bật: | Máy chọn và đặt 68 đầu,Máy đặt ống LED SMT,Máy lấy vị trí SMT 250000CPH |
Đèn LED Tube Light Strip Light 68 Đầu 250000CPH Máy chọn và đặt SMT
Tính năng máy:
1. Áp dụng cho PCB cứng 0,6m, 0,9m, 1,2m và dải linh hoạt LED 0,5m, 1m.Sản xuất với việc sản xuất cùng lúc 4 loại vật liệu với công suất lớn, có sẵn bo mạch với bất kỳ tỷ lệ chip led và điện trở nào.
2. Mô-đun bốn cánh tay kép, 17 đầu phun cho mỗi bộ phận lắp đặt, bộ phận A / B / C / D có thể được gắn riêng biệt hoặc đồng bộ.
3.Công nghệ bằng sáng chế độc quyền: Nhóm để lấy và nhóm để gắn.

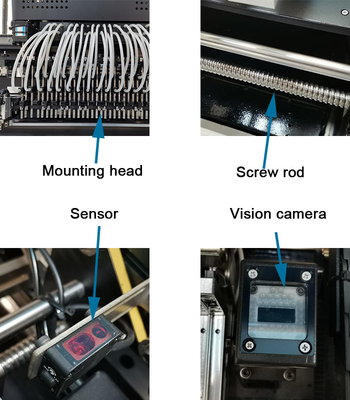

4,5 máy ảnh, 2 máy ảnh gỡ lỗi bộ nạp, 2 máy ảnh gỡ lỗi vòi phun, một máy ảnh Mark, độ chính xác vị trí cao.
5.Tốc độ lắp đạt 200000 ~ 25000CPH.
6. Phần mềm, mạch và cấu trúc phần cứng của toàn bộ máy đều do công ty chúng tôi phát triển độc lập, có quyền sở hữu trí tuệ độc lập.
Thông số chính của máy:

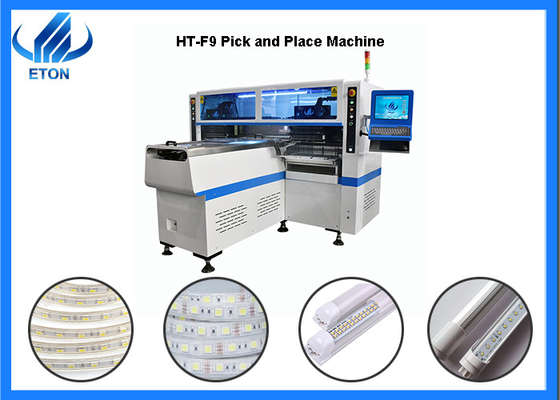

Người mẫu | HT-F9 (Máy chọn và đặt tốc độ cao LED tuyến tính từ tính kép |
Kích thước (L * W * H) | 2700 * 2300 * 1550mm |
Trọng lượng | 1700kg |
Độ dày PCB | 0,5 ~ 5mm |
Gắn kết chính xác | ± 0,02mm |
Chế độ gắn kết | Nhóm để lấy và nhóm để gắn kết |
Các thành phần | LED3014/3020/3528/5050 và điện trở, tụ điện, bộ chỉnh lưu cầu |
Chiều cao lắp đặt | ≤5mm |
Tốc độ gắn kết | 200000 ~ 250000 CPH |
KHÔNG. Của máy ảnh | 5PCS (Máy ảnh kỹ thuật số) |
Số trạm trung chuyển | 68 CÁI |
Không của người đứng đầu | 68 CÁI |
Trục X, Y cách lái xe | Động cơ tuyến tính từ tính cao cấp + động cơ servo |
Cách cho ăn | Bộ nạp điện với động cơ đôi |
Đăng kí:

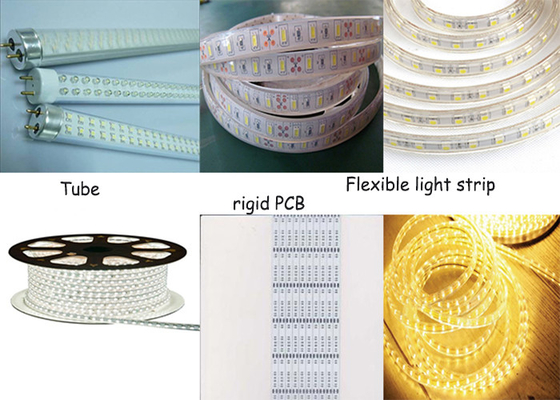

Máy này thích hợp để gắn bảng đèn cứng 0,5m, 1m, 1,2m hoặc bất kỳ chiều dài dải linh hoạt nào.Nó có thể sản xuất
Các sản phẩm tuyến tính như ống đèn, dải linh hoạt, đèn bảng, màn hình hiển thị, v.v.
Dây chuyền sản xuất SMT:
1 | Máy in dán hàn(In dán hàn): Keo hàn hoặc keo vá bị rò rỉ lên các tấm lót của bảng mạch PCB để chuẩn bị cho bước tiếp theo là hàn các thành phần. |
2 | Băng tải: truyền bảng PCB để chọn và đặt máy, đồng thời, Nó được sử dụng để kết nối giữa các dây chuyền sản xuất SMT và cũng có thể được sử dụng để đệm bảng PCB dải linh hoạt. |
3 | Chọn và đặt máy HT-E8S-1200: Gắn chính xác các linh kiện gắn trên bề mặt vào các vị trí cố định trên bảng mạch PCB. |
4 | Băng tải:truyền bảng mạch PCB đến lò nung chảy lại Đồng thời, nó được sử dụng để kết nối giữa các dây chuyền sản xuất SMT và cũng có thể được sử dụng để đệm bảng mạch PCB. |
5 | Vào lò nấu lại:Đun chảy keo hàn hoặc keo chết để liên kết chắc chắn các thành phần với bo mạch điều khiển. |
6 |
Bài kiểm tra:Kiểm tra xem hoạt động của sản phẩm có còn nguyên vẹn hay không (kiểm tra thủ công) |
Đóng gói:
Lợi ích của chúng ta:
1.Chúng tôi là nhà sản xuất hàng đầu của máy chọn và đặt tốc độ cao tự động.
2,80% nhà máy lớn và được liệt kê dẫn đầu là khách hàng của chúng tôi. Chúng tôi có lịch sử phát triển hơn nhiều thập kỷ.
3.Chúng tôi có một khu công nghiệp có diện tích 50.000 mét vuông ở Giang Tây, có nhiều máy móc khác nhau.
4.Chúng tôi có máy chọn và đặt tốc độ cao kỷ lục thế giới, tốc độ đạt 500000CPH.
5.Chúng tôi có kỹ sư địa phương của Ấn Độ, Chỉ cần bạn mua máy, chúng tôi sẽ sắp xếp các kỹ sư cài đặt, gỡ lỗi và đào tạo miễn phí cho bạn, cho đến khi bạn học cách vận hành máy, dịch vụ rất thuận tiện.chúng tôi
có văn phòng tại Mumbai và New Delhi, hỗ trợ rất nhanh.
Câu hỏi thường gặp:
1..Bạn có kỹ sư ở nước ngoài không?
Vâng tất nhiên.Chúng tôi có các kỹ sư địa phương ở Ấn Độ, Nếu bạn có bất kỳ vấn đề nào về máy, chúng tôi có thể cử kỹ sư Ấn Độ đến giải quyết vấn đề cho bạn.
2. làm thế nào tôi có thể mua máy này từ bạn?
Hỏi ý kiến chúng tôi về sản phẩm này trực tuyến hoặc qua e-mail.
b. Đàm phán và xác nhận giá cuối cùng, vận chuyển, phương thức thanh toán và các điều khoản khác.
c. Gửi cho bạn hóa đơn chiếu lệ và xác nhận đơn đặt hàng của bạn.
d) Thanh toán theo phương thức ghi trên hóa đơn chiếu lệ.
e. Chúng tôi chuẩn bị cho đơn đặt hàng của bạn về mặt hóa đơn chiếu lệ sau khi xác nhận thanh toán đầy đủ của bạn.
3. máy của bạn chủ yếu được bán cho những quốc gia nào?
Sản phẩm của chúng tôi xuất khẩu sang hơn 20 quốc gia và khu vực, bao gồm Thổ Nhĩ Kỳ, Ai Cập, Ấn Độ, Pakistan, Nam Phi, Brazil, v.v.
4. điều khoản thanh toán là gì?
T / T là OK. Thanh toán trước 30%, thanh toán 70% trước khi giao hàng.
