Máy gắn chip SMT 380V Máy chọn và đặt cho ngành công nghiệp đèn LED

SMT chọn và đặt máy móc thiết bị đầu phun cho ngành công nghiệp đèn led

Thông số kỹ thuật

Kích thước: 2550 * 1650 * 1550mm

Tổng trọng lượng: 1700kg

Chiều dài PCB Chiều rộng: Tối đa: 1200 * 500mm Tối thiểu: 100 * 100mm

Độ dày PCB: 0,5-5mm

Số máy ảnh: 2 bộ máy ảnh nhập khẩu

Kẹp PCB: Khí nén có thể điều chỉnh áp suất

Chế độ lắp đặt: Chọn nhóm và đặt riêng lẻ Chọn riêng và đặt riêng

Phần mềm: R & D độc lập

Độ chính xác gắn: ± 0.04mm

Chiều cao lắp: <15mm (Thay đổi tự động)

Tốc độ lắp: 45000 CPH

Linh kiện: LED, tụ điện, điện trở, IC, linh kiện định hình, v.v.

Hướng truyền: Cả hai hướng (tùy chọn)

Chức năng của các thành phần

Điện trở: giới hạn hiện tại;quý tộc: để bảo vệ điện áp quá độ trong mạch;tụ điện: vai trò cơ bản của tụ điện là tích điện và phóng điện;Mạch tích hợp: chức năng là giảm số lượng các thành phần trong mạch và cải thiện hiệu suất, ứng dụng thuận tiện;điốt: tính năng lớn nhất là dẫn một chiều, tức là dòng điện chỉ có thể chạy từ điốt theo một chiều, vai trò của mạch chỉnh lưu điốt, mạch dò, mạch ổn áp, nhiều loại mạch điều chế;Bản chất của nó là bóng bán dẫn có thể điều khiển sự thay đổi lớn hơn của dòng điện tích hợp bằng sự thay đổi nhỏ của dòng điện cơ bản.

Chức năng của các thành phần

Điện trở: giới hạn hiện tại;quý tộc: để bảo vệ điện áp quá độ trong mạch;tụ điện: vai trò cơ bản của tụ điện là tích điện và phóng điện;Mạch tích hợp: chức năng là giảm số lượng các thành phần trong mạch và cải thiện hiệu suất, ứng dụng thuận tiện;điốt: tính năng lớn nhất là dẫn một chiều, tức là dòng điện chỉ có thể chạy từ điốt theo một chiều, vai trò của mạch chỉnh lưu điốt, mạch dò, mạch ổn áp, nhiều loại mạch điều chế;Bản chất của nó là bóng bán dẫn có thể điều khiển sự thay đổi lớn hơn của dòng điện tích hợp bằng sự thay đổi nhỏ của dòng điện cơ bản

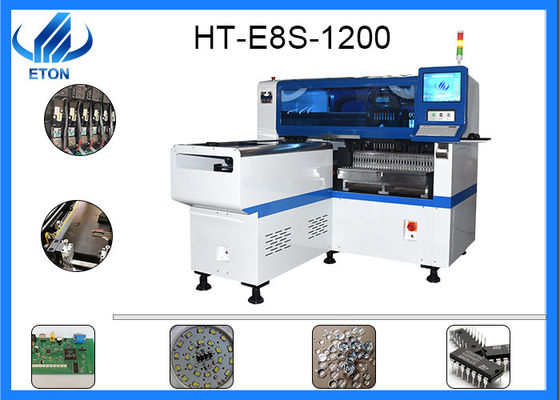

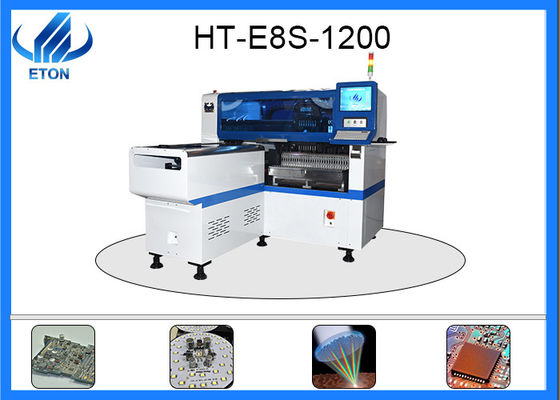

1. máy chọn và đặt đa chức năng của chúng tôi e8s, nó là một máy chọn và đặt động cơ tuyến tính từ tính đơn mô-đun đa chức năng, nó có thể gắn cho chip LED, tụ điện, điện trở, thấu kính, IC, các thành phần định hình, v.v. Áp dụng ứng dụng cho trình điều khiển điện, bảng điện, thấu kính, bóng đèn DOB, bóng đèn tuyến tính, thiết bị gia dụng.

2. lấy ví dụ trình điều khiển nguồn. Như bạn có thể thấy trình điều khiển nguồn này, chiều cao của các thành phần cao hơn các thành phần khác.Và cái màu đen này là IC, thành phần nhỏ nhất trong bảng mạch PCB này, tôi nghĩ một số bạn có thể lo lắng về việc máy của chúng tôi không thể gắn các loại linh kiện kích thước khác nhau. Đừng lo lắng về điều này, máy của chúng tôi có thể gắn nhiều loại kích thước linh kiện, bất kể tụ điện lớn hay IC nhỏ, chúng tôi có thể gắn chúng. và đầu của chúng tôi có các loại đầu phun có thể được trao đổi cho các kích thước khác nhau của linh kiện.

3.Đây là thấu kính, thấu kính trong suốt và hình dạng giống như một cái nút. Từ bảng mạch PCB này, không gian của thấu kính dài hơn các sản phẩm khác. Và có một chip dẫn trong mỗi thấu kính dẫn, khiến thấu kính có thể phát sáng. PCBA có thể được sử dụng để sản xuất đèn đường dẫn và đèn bảng, v.v.
