Thông tin chi tiết sản phẩm:
Thanh toán:
|
Kiểu mẫu: | YT202S | Sự bảo đảm: | 1 Năm, 12 Tháng |
---|---|---|---|
thành phần áp dụng: | SOP | Tên: | Máy đếm chip SMD, Máy chọn và đặt SMT, Máy đếm chip SMT, vòi phun smt |
Đăng kí: | Dây chuyền sản xuất SMD, Máy bắn súng gắn kết SMT, Dây chuyền sản xuất SMT, cho máy SMT | Nguồn cấp: | 380V 50HZ |
Tình trạng: | mới, nguyên bản 100%, hoàn toàn mới | Tên sản phẩm: | Máy đặt \ Máy đếm LED \ Máy lắp ráp đèn LED, Máy bắn súng gắn SMT tự động, Máy bắn súng SMT |
Cân nặng: | 1700kg | tốc độ lắp: | 80000CPH |
Loại: | Tự động | Cách sử dụng: | Lắp ráp bảng mạch, Máy gắn SMT, SMD, LED |
Kích thước: | 2788*1686*1375mm | ||
Điểm nổi bật: | Máy gắn bảng điều khiển LED,máy gắn đèn LED 80000 CPH,máy gắn đèn LED động cơ tuyến tính |
Máy gắn bảng điều khiển đèn LED với xe docking
Mô tả Sản phẩm

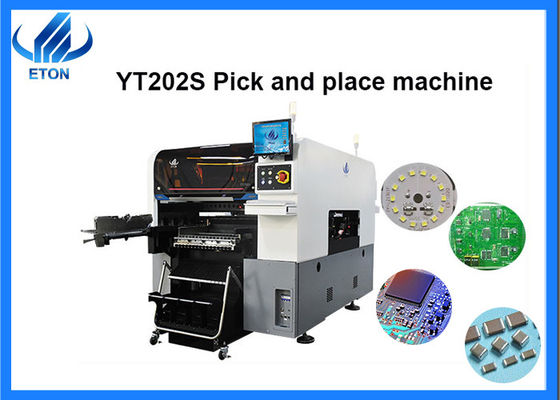

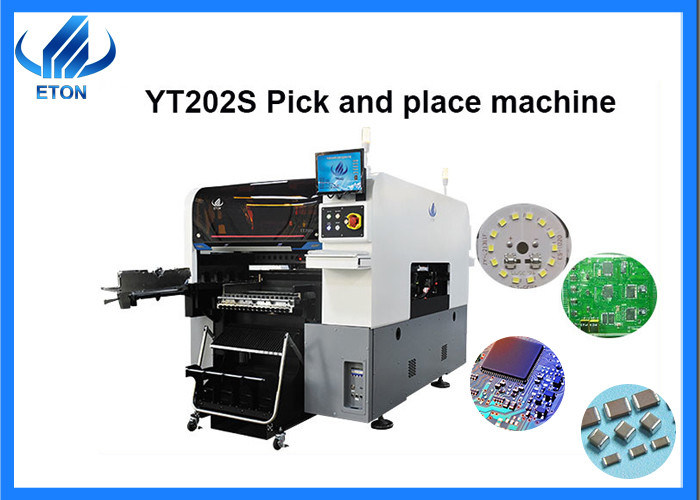

Máy chọn và đặt YT202S SMT, Tốc độ lý thuyết của YT202 là 80000 CPH, Trước hết, từ hình thức bên ngoài của máy, hai mô-đun này gần giống nhau.Sự khác biệt lớn nhất là yt202s có hai đầu gắn.
Khi máy hoạt động, chúng lần lượt làm việc cho hai PCB khác nhau.Hai sản phẩm có thể được sản xuất cùng một lúc.Một bên ngừng hoạt động và bên còn lại tiếp tục hoạt động.Chúng được điều khiển độc lập.Rất thông minh.
thanh dẫn hướng chính của yt202s cũng là một động cơ tuyến tính từ tính cao cấp.nó có độ chính xác cao.
Tính năng
Động cơ tuyến tính từ tính có độ chính xác cao, được sử dụng để cải thiện độ ổn định, tốc độ và độ chính xác của vị trí đặt máy.
Đây là thang đo Cách tử, Nó là một thiết bị phát hiện, xác định độ chính xác của vị trí đặt đầu ở một mức độ nhất định.
Xích kéo, Chức năng là bảo vệ dây dẫn khỏi bị mài mòn và kéo dài tuổi thọ của máy.

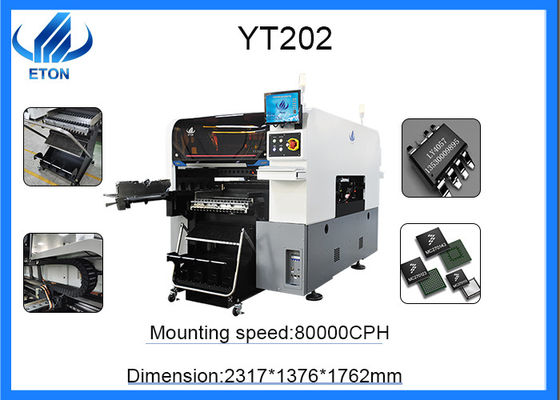

Máy chọn và đặt YT202 của chúng tôi có 4 camera, một mô-đun có 2 camera, Đó là camera nhận dạng chuyến bay và camera Mark.Đây là camera nhận dạng chuyến bay và đây là camera Mark.Vai trò của họ là cải thiện Độ chính xác của việc đặt máy.Đây cũng là một trong những lý do tại sao các máy đa chức năng của chúng tôi có thể lắp các bộ phận chính xác.
Mỗi đầu định vị của máy đa chức năng này được điều khiển bởi một động cơ servo độc lập, có thể gắn các bộ phận khác nhau.
máy tính công nghiệp của chúng tôi, phần mềm được ETON phát triển độc lập, với giao diện hoạt động bằng tiếng Trung và tiếng Anh, thao tác rất đơn giản và dễ hiểu.
Tham số
kích thước PCB |
Kích thước tối đa: 500mm * 450mm (PCB đơn) 500mm * 300mm (PCB kép) Kích thước tối thiểu: 50mm * 50mm |
độ dày PCB | 0,5-4,5mm |
kẹp PCB | Kẹp xi lanh, điều chỉnh độ rộng theo dõi |
Số máy ảnh | 4 bộ/Nhận dạng camera tầm nhìn dưới |
Lặp lại độ chính xác | ± 0,02mm |
tốc độ lắp | 80000CPH(Tốc độ tối ưu) |
Phạm vi thành phần | Tối thiểu 0201 ~40*40mm Gói cuộn băng và khay nạp IC, v.v. |
chế độ vị trí | quang học |
Kiểm tra tia X trong ngành công nghiệp PCB
Trong những năm gần đây, BGA, QFN, CSP, chip lật và các thành phần mảng khu vực khác đã được sử dụng rộng rãi trong sản xuất điện tử.Chẳng hạn như BGA, so với các thành phần khác, nó có số chân nhỏ hơn, điện cảm và điện dung giữa các chân và tản nhiệt tốt hơn.Tuy nhiên, BGA cũng có những thiếu sót.Ví dụ, sau SMT, rất khó để đánh giá chất lượng hàn của các mối hàn dưới gói bằng mắt thường hoặc thử nghiệm AOI.
Thiết bị chụp X-quang dựa trên sự đâm xuyên mạnh của tia X.Ống đèn phát ra tia X dưới áp suất cao, có thể xuyên qua vật cần đo một cách hiệu quả.Hiệu suất hình ảnh được đa dạng hóa do mật độ và độ dày khác nhau, để nhận ra việc phát hiện các mối hàn.Để đảm bảo chất lượng mối hàn, ngày càng có nhiều nhà sản xuất lựa chọn kiểm tra bằng tia X đối với các bộ phận ẩn mối hàn.
