Thông tin chi tiết sản phẩm:
Thanh toán:
|
| kích thước PCB: | Kích thước tối đa: 500*450 mm (Một mặt) | độ dày pcb: | 0,5-4,5mm |
|---|---|---|---|
| Máy ảnh: | Thành phần nhận dạng tầm nhìn bay đầu Căn chỉnh tầm nhìn + Hiệu chỉnh dấu | Lặp lại độ chính xác: | ±0,02mm |
| chiều cao lắp đặt: | ≦ 6mm | tốc độ tối ưu: | 120000CPH |
| phạm vi thành phần: | Các gói và IC tối thiểu 0201~10 mm, v.v. | Số đầu: | Hai mặt: 40 CÁI Một mặt: 20 CÁI |
| cách cho ăn: | Bộ nạp hai đầu thông minh | Đường lái xe trục X, Y, Z: | Động cơ tuyến tính từ tính cao cấp và động cơ servo |
| Điểm nổi bật: | máy đếm chip tự động động cơ từ tính,máy đếm chip tự động 120000CPH,máy chọn đèn LED ánh sáng SMT |
||

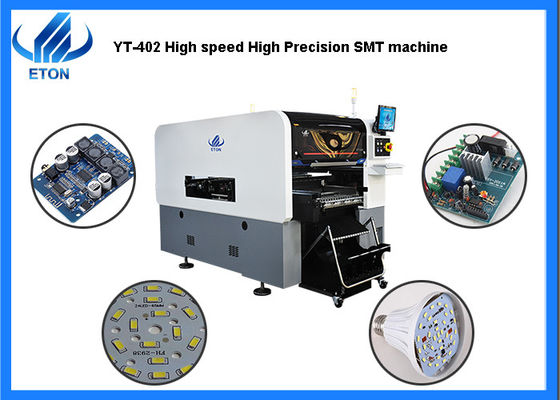

Tự động độ chính xác cao tốc độ cao 120000CPH đèn led SMT pick and place machine
thông tin máy
1. Điểm nổi bật của máy
(1) đầu đa mô-đun tốc độ cao, áp dụng cho chip siêu nhỏ 0201-10 * chip lớn 10 mm, phạm vi thành phần rộng hơn
(2) cải thiện hiệu suất nhận dạng, kích thước lên tới 40*40mm.
(3) mỗi mô-đun 20 cọc, cả tốc độ cao và thông minh với thiết kế nhỏ gọn nhẹ.
(4) mỗi đầu định vị có chức năng phát hiện độc lập, cải thiện tính ổn định của thiết bị và độ tin cậy của sản phẩm.
(5) sử dụng động cơ tuyến tính từ tính cao cấp, hệ thống servo và đầu mô-đun đa chức năng, công suất tăng 25% so với máy truyền thống, tốc độ đặt tối ưu đạt 120000 CPH.
2. sản xuất linh hoạt
(1) camera quét dòng cố định: các thành phần có kích thước nhỏ hơn 10 * 10 mm hoặc chiều cao nhỏ hơn 6 mm có thể được sử dụng để nhận dạng tốc độ cao và độ chính xác cao
(2)Nhận dạng MARK: hệ thống nhận dạng dấu có độ chính xác cao, áp dụng nhận dạng ánh sáng 3 màu, áp dụng cho bất kỳ dấu hình dạng và ống kính nào, phạm vi ứng dụng rộng hơn.
(3) xe đẩy, khay nạp băng hai đầu thông minh
3. độ tin cậy cao
(1) đầu vị trí có độ chính xác cao tự phát triển hoàn toàn mới
(2) kết hợp độ chính xác cao, camera nhận dạng đánh dấu với camera quan sát chuyến bay cố định, đảm bảo độ chính xác của vị trí
(3) đầu vị trí áp dụng phát hiện chân không độc lập cải thiện hiệu suất vị trí
(4) lập trình ngoại tuyến, tiết kiệm thời gian của chu kỳ chuyển đổi
(5) phần mềm chức năng học tập thông minh AI và chức năng tối ưu hóa tự động
4. cấu trúc hệ thống truyền động
(1)hai giàn, 120 cọc * 2 giàn, tổng cộng 40 cọc
(2) khả năng xử lý PCB linh hoạt, đường ray đôi, cả hai cổng có thể gắn cùng một PCB lớn cùng một lúc, thực hiện sản xuất linh hoạt
(3) hệ thống dây linh hoạt thông qua các đầu định vị mô-đun và các chế độ sản xuất khác nhau.
Tham số

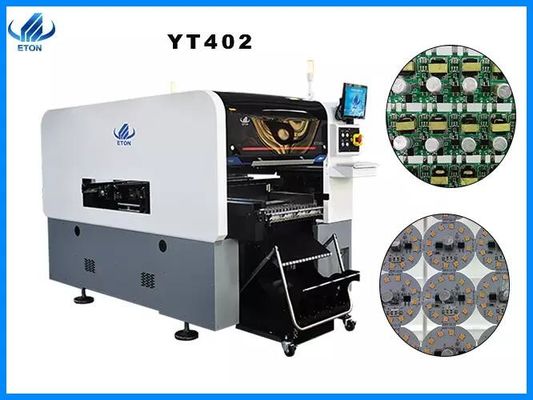

| người mẫu | YT402 |
| kích thước PCB |
Kích thước TỐI ĐA: 500*450 mm (PCB đơn) 500*300 MM (PCB kép) Kích thước TỐI THIỂU: 50*50 mm |
| độ dày PCB | 0,5-4,5mm |
| kẹp PCB | Kẹp xi lanh, điều chỉnh độ rộng theo dõi |
| đường sắt | 2 đường ray, 2 giàn (đường ray 1,4 là đường ray cố định) |
| hệ thống | cửa sổ 7 |
| phần mềm | R&D độc lập |
| Hệ thống MES quản lý sản xuất | Tùy chỉnh (tùy chọn) |
| Lập trình ngoại tuyến | có sẵn |
| Số máy ảnh | 4 bộ (máy ảnh kỹ thuật số) |
| Nhận dạng camera tầm nhìn phía dưới | |
| Căn chỉnh tầm nhìn + hiệu chỉnh điểm | |
| Lặp lại độ chính xác | ±0,02mm |
| chiều cao lắp đặt | ≦6mm |
| tốc độ lắp | 120000 CPH (tốc độ tối ưu) |
| Phạm vi thành phần | Các gói và IC tối thiểu 0201-10 * 10 mm, v.v. |
| sức mạnh | 380 AC 50 Hz 6 KW |
| môi trường hoạt động | 23℃±3℃ |
| hướng truyền | Tiêu chuẩn: một hướng |
| chế độ truyền | lái xe trực tuyến |
| chế độ vị trí | quang học |
| Tiêu thụ không khí | 0,4-0,6 mpa()4-6 kgf/cm2) 150 N/phút |
| điều khiển điện | Nghiên cứu và phát triển độc lập bởi ETON |
| Mô-đun thẻ điều khiển chuyển động 1 bộ | |
| Đường lái xe trục X, Y, Z | Động cơ tuyến tính từ tính cao cấp + động cơ servo |
| Số trạm trung chuyển | Khe cắm xe đẩy hai bên 32 chiếc, gói cuộn băng: 64 chiếc (khe cắm xe đẩy một bên 16 chiếc, gói cuộn băng: 32 chiếc), tự do chuyển đổi giữa xe đẩy và khay nạp IC |
| Số đầu | Hai mặt: 40 CÁI (một mặt: 20 CÁI) |
| cách cho ăn |
Bộ nạp hai đầu thông minh |
lợi thế của công ty
ETON được thành lập vào năm 2011 với hơn 10 năm kinh nghiệm trong lĩnh vực máy bốc xếp tốc độ cao.Chúng tôi là nhà sản xuất công nghệ cao lớn nhất tại Trung Quốc với khả năng thiết kế, sản xuất R&D, bán hàng và dịch vụ mạnh mẽ. “Hiệu quả cao” “Chất lượng cao” và “Tính ổn định cao” là công nghệ cốt lõi của ETON.
Năng lực sản xuất mạnh, ETON có Khu công nghiệp rộng hơn 50000 mét vuông ở tỉnh Giang Tây, công suất máy hơn 50 chiếc / tháng
133 bằng sáng chế phát minh và bằng sáng chế công nghệ tài sản, bao gồm Chúng tôi có 9 bằng sáng chế phát minh, 112 bằng sáng chế thực tế, 12 bản quyền phần mềm.
ETON đã thành lập trung tâm R&D, bộ phận máy định vị tốc độ cao smt, bộ phận thiết bị in hàn dán chính xác, bộ phận thiết bị phân phối chính xác tốc độ cao, bộ phận thiết bị tự động hóa ngoại vi smt và trung tâm kiểm tra chất lượng để đảm bảo chất lượng của máy móc.
Câu hỏi thường gặp
1. Bạn có cung cấp máy dây chuyền sản xuất hoàn chỉnh không?
Vâng tất nhiên.Chúng tôi cung cấp toàn bộ máy dây chuyền sản xuất, bao gồm máy in hàn dán, băng tải, chọn và đặt lò nung lại máy.
2. Thiết bị chính về máy chọn và đặt là gì?
Chúng tôi có nhiều máy khác nhau và các máy khác nhau áp dụng cho các thiết bị khác nhau.Các sản phẩm chính bao gồm bóng đèn, ống, dải linh hoạt, đèn bảng, đèn chiếu xuống, đèn đường, đèn trần, đèn rửa tường, v.v.
3. Làm thế nào về ngôn ngữ phần mềm hoạt động của máy?
Phần mềm của chúng tôi là R&D độc lập với 2 ngôn ngữ (tiếng Anh và tiếng Trung).
4. Điều khoản thanh toán là gì?
T / T là được.Bạn có thể chọn FOB Thâm Quyến.
5. Khách hàng chính của bạn là ai?
Sản xuất của chúng tôi đã xuất khẩu sang hơn 20 quốc gia và khu vực, bao gồm Hàn Quốc, Ấn Độ, Ai Cập, Thổ Nhĩ Kỳ, Nga, v.v.
