Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Người mẫu: | HT-T9-2S | name: | pick and place machine |
|---|---|---|---|
| Phạm vi sản phẩm: | Cuộn 5m, 10m, 25m, 50m, 100m để cuộn dải led dài | trạm trung chuyển: | 136 CÁI |
| thủ trưởng: | 136 CÁI | cách cho ăn: | Bộ nạp hai đầu thông minh |
| chế độ gắn kết: | Chọn nhóm và đặt nhóm |

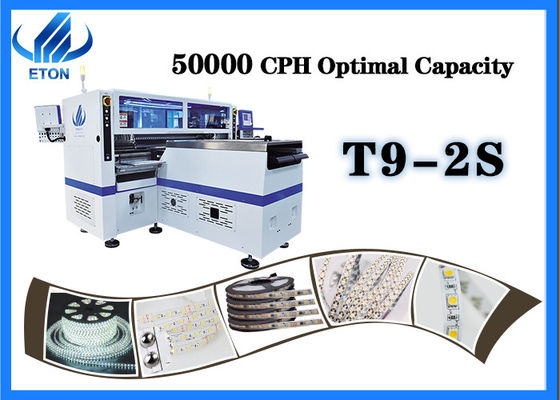

Máy lắp chọn và đặt SMT cho cuộn 100M để cuộn dải đèn LED dài với 500000 CPH
Đặc trưng:
1: Sản xuất với việc sản xuất 4 loại vật liệu cùng lúc với công suất cao, có sẵn cho 1M, 5M, 50M hoặc bất kỳ chiều dài nào của dải linh hoạt và cuộn để cuộn.
2: Mô-đun bốn cánh tay kép, 17 vòi cho mỗi bộ phận lắp, phần A hoặc phần B có thể được gắn riêng biệt hoặc đồng bộ.
3: Hiệu chỉnh tự động, độ chính xác cao, có sẵn cho RGB
4: Công nghệ bằng sáng chế độc quyền: Nhóm để chọn và nhóm để gắn kết
Thông số kỹ thuật máy
| Người mẫu | T9-2S |
| Kích thước | 3454x3035x1777mm |
| Tổng khối lượng | 3100kg |
| /PCB | |
| chiều rộng chiều dài PCB | 250(±10)mm*Chiều dài bất kỳ |
| độ dày PCB | 0,1-0,5mm |
| kẹp PCB | Hấp phụ chân không, kẹp xi lanh, điều chỉnh độ rộng theo dõi |
| chế độ gắn kết | Chọn nhóm và đặt nhóm |
| hệ điều hành | |
| Hệ thống | cửa sổ 7 |
| Phần mềm | R&D độc lập |
| Trưng bày | màn hình LED |
| hệ thống MES | Tùy chỉnh (Tùy chọn) |
| Thị giác | |
| Số máy ảnh | 10 bộ (Máy ảnh kỹ thuật số) |
| Căn chỉnh tầm nhìn + Chỉnh sửa nhãn hiệu | |
| lắp chính xác | ±0,05mm/±0,05mm (Độ chính xác lặp lại) |
| chiều cao lắp đặt | ≤5mm |
| Tốc độ lắp đặt (Tối ưu) | Hai mặt 500000CPH, Một mặt 250000CPH |
| Phạm vi thành phần | LED3014/3020/2858/505 và điện trở, tụ điện, chỉnh lưu cầu |
| Không gian thành phần | 0,5mm |
| Quyền lực | 380AC 50HZ |
| Sự tiêu thụ năng lượng | 9,6KW |
| Môi trường hoạt động | 23℃±3℃ |
| băng tải truyền tải | Chiều dài TỐI ĐA:1000mm |
| tốc độ truyền | ＞500mm/giây |
| hướng truyền | Đơn (trái→phải hoặc phải→trái) |
| chế độ truyền | lái xe trực tuyến |
| chế độ vị trí | quang học |
| Tiêu thụ khí đốt | 0,4-0,6mpa(4-6kgf/cm²)150N/phút |
| điều khiển điện | Nghiên cứu và phát triển độc lập bởi ETON |
| Mô-đun thẻ điều khiển chuyển động 1 bộ | Nghiên cứu và phát triển độc lập bởi ETON |
| Đường lái xe trục X, Y, Z | Động cơ tuyến tính từ tính cao cấp + Động cơ servo |
| hệ thống cho ăn | |
| Số trạm cấp liệu | 136 CÁI (trạm đơn 68 CÁI) |
| No.of vòi phun | 136 CÁI (68 CÁI một mặt) |
| cách cho ăn | Bộ nạp điện thông qua động cơ đơn |
Dây chuyền sản xuất smt

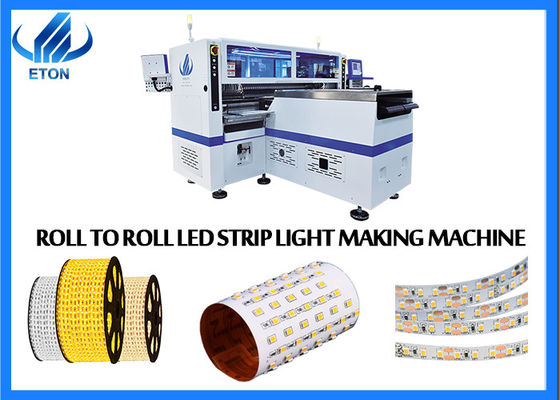

T9-2S là máy chọn và đặt chuyên nghiệp và tốc độ cực cao không cần cuộn dây để cuộn ánh sáng dải led, đặc biệt, nó có thể tạo ra bất kỳ chiều dài dải led nào cùng một lúc, chẳng hạn như 10m, 25m, 50m, 100m, v.v.
lợi thế công ty
Kể từ khi thành lập vào năm 2011, ETON đã có hơn 12 năm kinh nghiệm.Năm 2020, khu công nghiệp thông minh ở tỉnh Giang Tây đã được thành lập.Cũng có hơn 500 nhân viên và 50 đội ngũ R & D.
Vào năm 2022, ETON đã phát triển máy có tốc độ lắp đặt cao nhất, Công suất tối ưu có thể đạt 500000CPH.Và dòng Honor mới nhất, thành phần tối thiểu có thể gắn 0201.
ETON có bộ phận máy chọn và đặt tốc độ cao SMT, bộ phận máy in khuôn hàn chính xác, bộ phận thiết bị phân phối chính xác tốc độ cao và bộ phận thiết bị tự động hóa ngoại vi smt.
giấy chứng nhận
ETON không chỉ ở vị trí hàng đầu trong lĩnh vực máy định vị tốc độ cao quang điện mà còn đạt được bước tiến đột phá trong lĩnh vực máy định vị tốc độ cao smt, hãng đã phát triển thành công nhiều loại máy định vị phổ quát tốc độ cao smt hiệu quả về chi phí.
ETON đã có được một số công nghệ sở hữu trí tuệ, tổng số 133 bằng sáng chế, bao gồm 9 bằng sáng chế, 112 bằng sáng chế thực tế, 12 bản quyền phần mềm, đồng thời đạt được các chứng chỉ nước ngoài như CE, CCC, SIRA, v.v.
