Thông tin chi tiết sản phẩm:
Thanh toán:
|
Sự bảo đảm: | 1 năm | thành phần áp dụng: | 0402 |
---|---|---|---|
Tên: | Máy chọn và đặt SMT | Nguồn cấp: | 380AC 50HZ |
Tình trạng: | 100% bản gốc | Cân nặng: | 2500kg |
tốc độ lắp: | 90000CPH | Kích thước: | 3150*2250*1650mm |
máng ăn: | 24 | độ dày pcb: | 0,5~5mm |

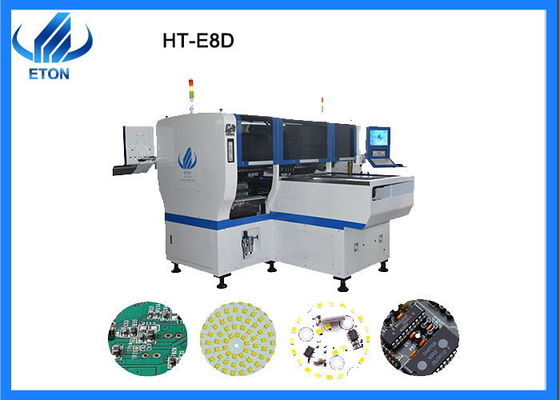

HT-E8D: 90000CPH 4 Bộ Đèn bảng điều khiển máy ảnh Tấm truyền động đèn đường bộ định vị SMT
Mô tả Sản phẩm
HT-E8D-1200 là thiết bị định vị SMT tốc độ cao đa chức năng với mô-đun kép.Mô hình mô-đun kép này được điều khiển bởi hai hệ thống và mỗi mô-đun được điều khiển bởi một bộ chương trình độc lập.Hai mô-đun độc lập với nhau, có nghĩa là hai PCB có thể được sản xuất đồng thời và hai sản phẩm khác nhau có thể được sản xuất.
Tham số
Tên sản phẩm | máy đếm SMT |
Dòng sản phẩm | HT-E8D-1200 |
Chiều dài | 3150mm |
Chiều rộng | 2250mm |
Chiều cao | 1650mm |
Tổng khối lượng | 2500kg |
độ dày PCB | 0,5-5mm |
kẹp PCB | Điều chỉnh áp suất khí nén |
kích thước PCB |
Tối đa: 1200 * 300mm Tối thiểu: 100 * 100mm |
KHÔNG CÓ máy ảnh | 4 bộ |
SỐ vòi phun | 24 CÁI |
SỐ trạm trung chuyển | 48 CÁI |
Vai trò của linh kiện máy
1. Camera ĐÁNH DẤU: Thực hiện quy trình lắp đặt bảng mạch PCB bằng cách quét điểm đánh dấu làm điểm chuẩn.
2. Camera nhận dạng chuyến bay: Chụp ảnh các bộ phận do đầu lắp của bộ định vị SMT chụp, so sánh quy trình lắp do camera đánh dấu trước đó thực hiện và tính toán xem có cần bù để gắn các bộ phận dương hay không
3. Động cơ bay từ trường tuyến tính: Rôto tạo ra từ trường thông qua kết nối nguồn điện bên ngoài.Bản thân stator là một nam châm vĩnh cửu.Sự tương tác giữa rôto và các cực từ làm cho đầu lắp liên tục di chuyển.
4. Thước kẻ cách tử: Nó sử dụng nguyên lý quang học của cách tử để hoạt động, và là một thiết bị đo lường và phản hồi.Nó có độ chính xác phát hiện cao và tốc độ phản hồi nhanh, điều này ở một mức độ nào đó quyết định độ chính xác của việc lắp đầu.
5. Đường ray dẫn hướng tuyến tính: được sử dụng để hỗ trợ và dẫn hướng các bộ phận chuyển động (đầu lắp, bệ vận chuyển) và thực hiện các chuyển động lặp đi lặp lại có độ chính xác cao theo hướng đã chỉ định.
6. Vòi phun: Vòi hút của máy định vị SMT đa chức năng thường được làm bằng hợp kim và gốm, nhưng rất dễ gãy.
Loại vòi hút
3014
|
3014,4014,2020, điện trở nhỏ, điện dung, v.v. |
3528 | 3528,5630,5730, điện trở nhỏ, điện dung, v.v. |
5050 | 5050, IC, linh kiện khác loại, điện trở lớn, điện dung, v.v. |
Hồ sơ công ty
công ty ETON
Công ty TNHH Thiết bị tự động hóa Thâm Quyến ETON----- Nhà sản xuất máy chọn và đặt tự động SMT.Sản phẩm của chúng tôi đóng một vai trò hàng đầu trong ngành công nghiệp này.Chúng tôi đã thiết lập mối quan hệ hợp tác lâu dài và hợp tác với hầu hết khách hàng. Nhiệt liệt chào mừng tất cả khách hàng đến thăm công ty chúng tôi vì tình hữu nghị và hợp tác.
Câu hỏi thường gặp
Q1: Có sự khác biệt nào giữa HT-E8S-1200 và HT-E8D-1200 của công ty bạn không?
Trả lời: Hai bộ định giá SMT giống hệt nhau về mặt chức năng, ngoại trừ E8S là bộ định giá SMT nhóm chế độ đơn và E8D là bộ định giá SMT nhóm chế độ kép.E8S có năng lực sản xuất là 45000 CPH và E8D có năng lực sản xuất là 90000 CPH, gấp đôi so với E8S.
Câu hỏi 2: Sự khác biệt giữa thiết bị định vị SMT đa chức năng và thiết bị định vị SMT chuyên dụng trong các sản phẩm được ứng dụng là gì?
Trả lời: Máy đa chức năng phù hợp với nhiều loại sản phẩm, chẳng hạn như bong bóng, màn hình hiển thị, ổ đĩa, v.v., với độ chính xác khi lắp cao hơn, nhưng đồng thời, tốc độ lắp chậm hơn so với các cơ hội chuyên dụng;Máy chuyên dụng chủ yếu được sử dụng cho các sản phẩm tuyến tính như ống đèn và dải đèn mềm, với yêu cầu ít nghiêm ngặt hơn về độ chính xác khi lắp và tốc độ lắp nhanh hơn.
