Thông tin chi tiết sản phẩm:
Thanh toán:
|
Sự bảo đảm: | 1 năm | thành phần áp dụng: | Chip LED、tụ điện、điện trở、IC、linh kiện định hình、v.v. |
---|---|---|---|
Tên: | Máy chọn và đặt SMT | Nguồn cấp: | 380AC 50HZ |
Tình trạng: | Mới | Cân nặng: | 1700kg |
tốc độ lắp: | 45000CPH | Kích thước: | 2550*1650*1550mm |
máng ăn: | 12 | độ dày pcb: | 0,5~5mm |
Tham số

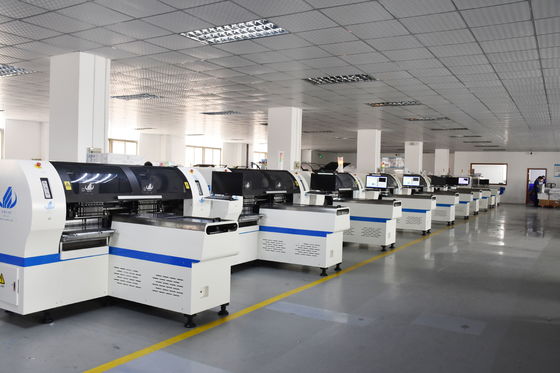

Tên sản phẩm | máy lắp SMT |

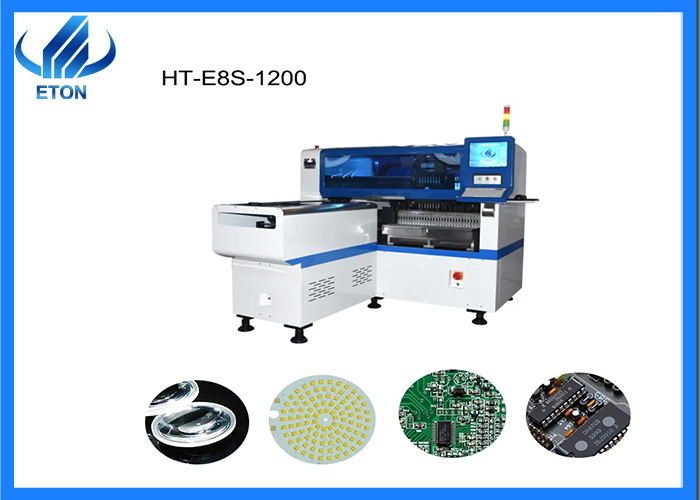

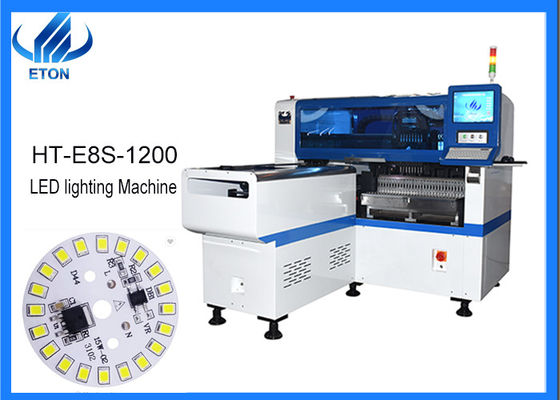

Người mẫu | HT-E8S-1200 |
Chiều dài (mm) | 2550 |
Chiều rộng (mm) | 1650 |
Chiều cao (mm) | 1550 |
Tổng trọng lượng (kg) | 1700 |
tốc độ lắp | 45000CPH |
Kích thước PCB (mm) |
Tối đa: 1200 * 500 Tối thiểu: 100 * 100 |
độ dày PCB | 0,5-5mm |
chiều cao thành phần lắp đặt | <15mm |
kẹp PCB | Điều chỉnh áp suất khí nén |
hệ thống | cửa sổ 7 |
Phần mềm | R&D độc lập |
Mô tả chức năng
Thị giác
Hệ thống nhận dạng hình ảnh của máy lắp SMT được trang bị hai bộ camera nhập khẩu, một bộ để hiệu chỉnh dấu và bộ còn lại để căn chỉnh nhận dạng hình ảnh chuyến bay.Hai máy ảnh hợp tác với nhau, không chỉ có thể tạo chương trình gắn PCB trên cơ sở này mà còn tự động xác định và bổ sung vật liệu.
sức sản xuất
Trong khi sản xuất nhiều loại PCBA, nó cũng có thể gắn ống kính, IC và các thành phần có hình dạng đặc biệt khác nhau. Phạm vi thành phần lắp tối thiểu là 0402, phạm vi thành phần lắp tối đa là 15mm và khoảng cách chiều rộng tối đa của các thành phần là 17mm, Sản xuất công suất có thể đạt 45000 CPH (Điều kiện tối ưu).
Đặc trưng
Công nghệ được cấp bằng sáng chế độc quyền
Ưu điểm của các bản vá lỗi SMT như sau:
1. Kích thước nhỏ và trọng lượng nhẹ
Khối lượng và trọng lượng của các thành phần SMT chỉ bằng khoảng 1/10 so với các thành phần plug-in truyền thống, thuận tiện cho việc lắp đặt.Nói chung, sau khi xử lý chip SMT, khối lượng sản phẩm điện tử có thể giảm từ 40% đến 60%, trong khi trọng lượng cũng có thể giảm từ 60% đến 80%.
2. Tăng hiệu quả và giảm chi phí
Xử lý bản vá SMT dễ dàng đạt được tự động hóa, nâng cao hiệu quả sản xuất, tiết kiệm vật liệu, năng lượng, thiết bị, nhân lực, thời gian, v.v. và giảm chi phí từ 30% đến 50%.
3. Độ tin cậy cao và khả năng chống địa chấn mạnh
4. Đặc tính tần số cao tốt, giảm nhiễu điện từ và tần số vô tuyến
5. Tỷ lệ lỗi mối hàn thấp
6. Mật độ lắp đặt cao
Sự khác biệt và kết nối giữa PCBA, SMT và PCB
⭐ PCB: Từ viết tắt của "Printed Circuit Board", là chất mang dùng để đỡ các linh kiện điện tử và cung cấp dây dẫn.Nó chỉ là một sản phẩm bán thành phẩm và không thể được đưa vào sử dụng trực tiếp.Nó phải trải qua quá trình gắn SMT và xử lý trình cắm DIP.
⭐ SMT: Từ viết tắt của “Công nghệ gắn trên bề mặt” .Đây là một công nghệ lắp ráp mạch sử dụng các quy trình chuyên nghiệp để gắn các linh kiện điện tử lên PCB và hàn chúng lại với nhau.
⭐ PCBA: Từ viết tắt của "Lắp ráp bảng mạch in", đề cập đến quy trình xử lý một cửa trong đó các bảng mạch in (PCB) trải qua quá trình thu mua nguyên liệu thô, tiếp theo là máy chọn và đặt bề mặt SMT, trình cắm DIP, thử nghiệm và hoàn thiện lắp ráp sản phẩm.
Lưu ý: Trình tự xử lý của một sản phẩm điện tử phải như sau: PCB → SMT → PCBA.
