Thông tin chi tiết sản phẩm:
Thanh toán:
|
Sự bảo đảm: | 1 năm | Tên: | Máy chọn và đặt SMT |
---|---|---|---|
Nguồn cấp: | 380AC 50HZ | Tình trạng: | 100% bản gốc |
Cân nặng: | 1700kg | tốc độ lắp: | 250000CPH |
Kích thước: | 2700*2300*1550mm | máng ăn: | 68 |
độ dày pcb: | 0,5-5mm |
Mô tả Sản phẩm

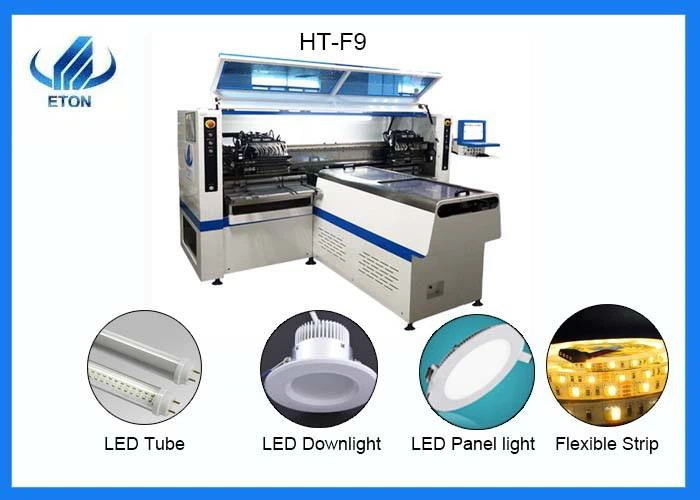

HT-F9, máy chọn và đặt đèn LED tuyến tính tốc độ cao cánh tay kép
1. Công nghệ độc quyền được cấp bằng sáng chế, chọn nhóm và dán nhóm, tiết kiệm thời gian hút vật liệu của vòi hút
2. 68 đầu phun, 68 đầu cấp, bốn vật liệu khác nhau có thể được vá cùng một lúc
3. Năng lực sản xuất lý tưởng có thể đạt 250000CPH
4. Truyền động trục X, Y bằng động cơ tuyến tính từ tính cao cấp và động cơ servo
Tham số
Tên sản phẩm | chọn và đặt máy |
Người mẫu | HT-F9 |
Chiều dài & chiều rộng PCB | Tối đa:1200*330mm Tối thiểu:100*100mm |
Độ dày PCB | 0,5-5mm |
Phần mềm | Cửa sổ 7 |
Trưng bày | Màn hình cảm ứng LED |
Lặp lại độ chính xác khi lắp | ±0,02mm (Độ chính xác lặp lại) |
Chiều cao lắp đặt | ≦5mm |
tốc độ lắp đặt | 200000~250000 CPH |
Các thành phần | LED 3014/ 3020/ 3528/ 5050 và các loại tụ, điện trở, cầu chỉnh lưu… |
Giải thích một số chức năng
Bảng mạch PCB được cố định bằng áp suất khí nén có thể điều chỉnh, sử dụng xi lanh khí để cố định.Đầu tiên, xi lanh khí định vị hoạt động để làm cho bảng PCB dừng ở vị trí đã đặt, sau đó xi lanh khí kẹp bên hoạt động để làm cho bảng PCB bám vào cạnh ray cố định để đảm bảo rằng nó vuông góc với hướng di chuyển của giá đỡ cái đầu.Sau đó, xi lanh khí tấm trên cùng hoạt động để làm cho bảng PCB nằm ngang, đảm bảo rằng PCB không di chuyển trong quá trình lắp và luôn song song với mặt phẳng vòi hút càng nhiều càng tốt, Có thể cố định các bảng PCB khác nhau bằng cách điều chỉnh chiều cao và vị trí của chốt đẩy.
Máy chọn và đặt HT-F9 được trang bị năm camera, mỗi camera là một camera để điều chỉnh khoảng cách giữa các vòi bằng cách chụp ảnh tâm của vòi;Hai camera điều chỉnh khay nạp điều chỉnh khoảng cách khay nạp bằng cách chụp đường tỷ lệ trung tâm của ghế nạp;Máy ảnh đánh dấu được sử dụng để thực hiện quy trình lắp bảng mạch PCB bằng cách quét điểm đánh dấu làm tham chiếu.Camera gỡ lỗi vòi phun và camera gỡ lỗi bộ nạp được sử dụng để gỡ lỗi trước khi sử dụng và camera đánh dấu và camera gỡ lỗi vòi phun được sử dụng trong sản xuất.
Bảng PCB áp dụng
1. PCB cứng: F9 có thể chứa bảng PCB có chiều dài 1200 * 330mm và có thể được sử dụng để chế tạo bảng cứng, chẳng hạn như đèn bảng và đèn tuýp.
2. PCB linh hoạt: Ngoài bảng cứng, một trong những tính năng lớn nhất của máy này là nó cũng có thể tạo ra các bảng mềm, chẳng hạn như dải đèn linh hoạt, được sử dụng để trang trí ngoài trời.
Công ty

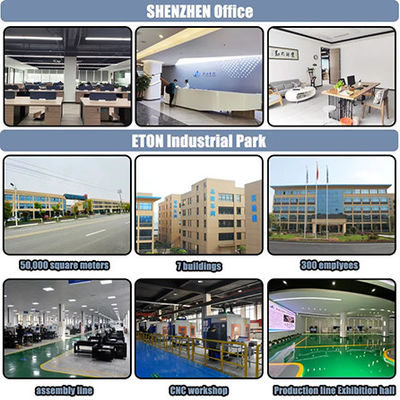

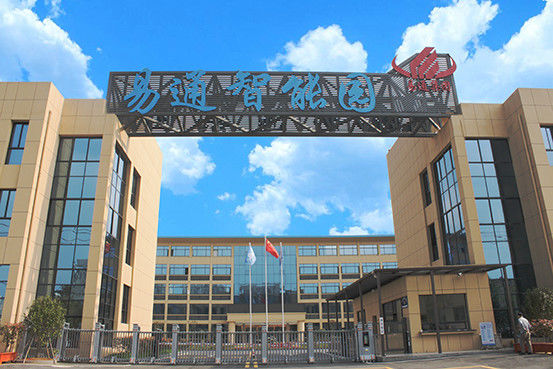

Công ty TNHH Thiết bị tự động hóa Eton Thâm Quyến là nhà sản xuất máy gắp và đặt chuyên nghiệp. Công ty chúng tôi độc lập nghiên cứu, phát triển, thiết kế và sản xuất một bộ máy gắp và đặt SMT tốc độ cao chất lượng tốt. Eton cũng có khu công nghiệp riêng ở Giang Tây.Chúng tôi là một công ty hùng mạnh với hoạt động sản xuất và bán hàng R & D của riêng mình. Và chúng tôi đã nhận được một số bằng sáng chế do chứng chỉ và hỗ trợ của nhà nước cấp.Ngày nay, chúng tôi đã phục vụ nhiều nhà máy và có được danh tiếng tốt.
dịch vụ của chúng tôi
Văn phòng Dịch vụ Toàn cầu: Ấn Độ·Thổ Nhĩ Kỳ·Việt Nam·Ai Cập·Pakistan
Giải pháp chuyên nghiệp: Cung cấp giải pháp SMT Full line chuyên nghiệp
Bảo hành miễn phí: Dịch vụ nhà máy bảo hành một năm.Tất cả các bộ phận bị hư hỏng trong thời gian bảo hành sẽ được thay thế miễn phí
Cài đặt miễn phí: Cài đặt miễn phí tại chỗ để đảm bảo quá trình sản xuất diễn ra suôn sẻ.
Đào tạo kỹ thuật miễn phí: Đào tạo chuyên nghiệp về vận hành và bảo trì.
Hỗ trợ kỹ thuật miễn phí: Hỗ trợ kỹ thuật trực tuyến 7 * 24.
Nâng cấp phần mềm miễn phí: Cung cấp nâng cấp phần mềm miễn phí trọn đời
Câu hỏi thường gặp
Q1: Sản phẩm của bạn có an toàn khi sử dụng không?
A: Tất nhiên, chúng tôi đã nhập khẩu cảm biến giới hạn.Nếu ai đó đến quá gần, chúng sẽ ngừng hoạt động để đảm bảo an toàn cho con người.
Q2: Thời gian bảo hành cho sản phẩm của bạn là bao lâu?
Trả lời: Có hiệu lực sau khi cài đặt, với thời hạn bảo hành một năm
