Thông tin chi tiết sản phẩm:
Thanh toán:
|
tốc độ vắt: | 6~300mm/giây | Hệ thống hỗ trợ: | căng thẳng nền tảng jacking |
---|---|---|---|
đầu in: | Hai đầu in cơ giới độc lập | áp lực vắt: | 0~10Kg/cm2 |
FPCB Kích thước tối thiểu: | 50mm | Kích thước tối đa của FPCB: | 260mm |
Chiều cao vận chuyển: | 900 ± 40mm | tốc độ vận chuyển: | Tối đa 1000mm/S Có thể lập trình (Có thể điều chỉnh) |

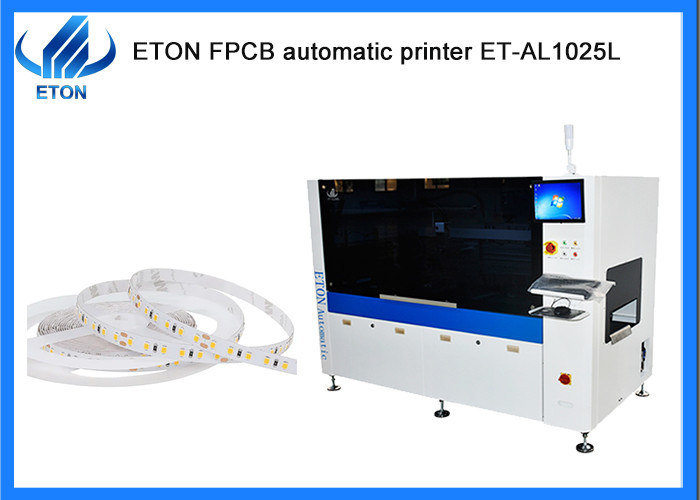

hệ thống chẩn đoánĐường ray dẫn hướng CNC Máy in tự động SMT
Cấu hình máy
● Đầu in treo có thể lập trình;
* Hai bộ dẫn động động cơ bước, có thể điều chỉnh riêng áp suất của máy cạp trước và sau để đảm bảo in trước và sau không thống nhất do biến dạng mỏi của vật liệu cạp;
* Kiểm soát hiệu quả hành trình, nâng cao hiệu quả in và ngăn ngừa rò rỉ chất hàn;
● Lưỡi nạo bằng thép không gỉ tiêu chuẩn, thiết kế độc đáo, nâng cao tuổi thọ của lưỡi;
● Hệ thống căn chỉnh tầm nhìn hướng xuống;
● Điều chỉnh ray dẫn hướng CNC;
● Máy tính điều khiển công nghiệp, hệ điều hành giao diện Windows XP;
● Hệ thống chẩn đoán phần mềm tích hợp;
● Giao diện SMEMA.
Thông số kỹ thuật
khung màn hình | Kích thước tối thiểu | 850mm |
Kích thước tối đa | 550mm | |
độ dày | 25~45mm | |
FPCB Kích thước tối thiểu | 50mm | |
Kích thước tối đa của FPCB | 260mm | |
Độ dày của FPCB | 0,5~5mm | |
Chiến tranh FPCB | tối đa.đường chéo FPCB 1% | |
Chiều cao vận chuyển | 900 ± 40mm | |
Hướng vận chuyển | Trái phải | |
Tốc độ vận chuyển | Tối đa 1000mm/S Có thể lập trình (Có thể điều chỉnh) | |
Vị trí bảng | Hệ thống hỗ trợ | căng thẳng nền tảng jacking |
hệ thống kẹp | Kẹp cạnh cố định | |
đầu in | Hai đầu in cơ giới độc lập | |
tốc độ vắt | 6~300mm/giây | |
áp lực vắt | 0~10Kg/cm2 | |
góc vắt | 55°(Tiêu chuẩn) | |
Loại chổi cao su | Thép không gỉ (Tiêu chuẩn), nhựa | |
Tốc độ tách giấy nến | 0,1~20 mm/giây Có thể lập trình | |
hệ thống làm sạch | Làm sạch thủ công | |
Phạm vi điều chỉnh bảng | X:±5mm;Y:±5mm;θ:±2° | |
Máy móc | ||
Lặp lại vị trí chính xác | ±0,01mm | |
Độ chính xác in | ±0,025mm | |
Thời gian chu kỳ | ≤9s (Không bao gồm In & Làm sạch) | |
Yêu cầu không khí | 4,5~6Kg/cm2 | |
Đầu vào nguồn | Dòng điện xoay chiều:220±10%,50/60HZ 1Φ 1.5KW | |
Phương pháp điều khiển | Điều khiển máy tính | |
Kích thước máy | 1754(L)X1249(W)X1600(H)mm | |
trọng lượng máy | Xấp xỉ: 600Kg | |
Vận chuyển FPCB trên chiều cao tấm | 20 mm |
Chợ
Sản phẩm của chúng tôi đã xuất khẩu sang hơn 30 quốc gia và khu vực, bao gồm Hàn Quốc, Ấn Độ, Việt Nam, Tunisia, Ai Cập, Thổ Nhĩ Kỳ, Nga, Brazil, v.v. Và đây là một số khách hàng lớn của chúng tôi:
SURYA, POLYCAB, FIEM, RK, GK, TECHNO LED, CALCOM, ACK , KENDAL, RangDong, UNISTAR, v.v.
triển lãm của chúng tôi
Tham gia các triển lãm khác nhau trong và ngoài nước hàng năm (ngoại trừ trong thời kỳ dịch bệnh)
Triển lãm trong nước: Triển lãm Guangya Quảng Châu, Triển lãm Munich Thượng Hải, Triển lãm đèn LED Trùng Khánh, v.v.
Triển lãm nước ngoài: Triển lãm Ấn Độ Mumbai, Triển lãm Ấn Độ Delhi, Triển lãm Ai Cập, Triển lãm Thổ Nhĩ Kỳ, Triển lãm Pakistan, Triển lãm Thái Lan, v.v.
máy liên quan
Wecó thể cung cấp toàn bộ dây chuyền sản xuất SMT, dây chuyền sản xuất đèn led:
1. Chọn và đặt máy
2. Máy bốc xếp
3. Máy băng tải
4. Máy in giấy nến
5. Máy lò phản xạ
6. Máy dỡ hàng
7. Máy trộn bột hàn
8. Máy lắp ráp dải đèn led cuộn để cuộn
Câu hỏi thường gặp
Q. Máy của bạn có chứng chỉ chất lượng không?
A. Chúng tôi là doanh nghiệp công nghệ cao với CE, SIRA, CCC, ISO được trao giải là "Thương hiệu nổi tiếng" và nhiều bằng sáng chế công nghệ, đồng thời có kinh nghiệm phong phú (hơn 11 năm) trong chương trình dây chuyền sản xuất đèn LED.
Q. Tốc độ thực tế của sản phẩm của bạn là bao nhiêu?
A. Đối với tốc độ thực tế của máy bị hạn chế bởi nhiều yếu tố,
liên quan đến số lượng linh kiện, thời gian gửi bảng PCB
và nhận bảng sẽ ảnh hưởng đến tốc độ khi sản xuất, và được quyết định cho các sản phẩm và nhu cầu thực tế.
