Warranty: | 1 Year | Applicable components: | 0402 |
---|---|---|---|
Condition: | 100% Original,Brand-new | Name: | SMT Pick and Place Machine |
Application: | SMT Production Line | Mounting speed: | 250000 CPH |
Type: | Automatic | Feeders: | 68pcs |
Điểm nổi bật: | Công cụ định vị SMT với động cơ tuyến tính từ tính,Công cụ định vị SMT với động cơ Servo,Máy định vị SMT độ dày PCB 5 mm |

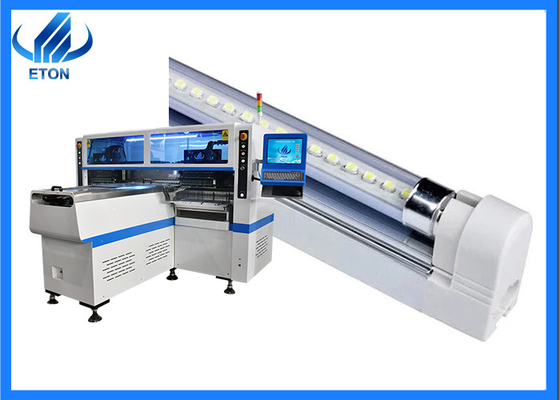

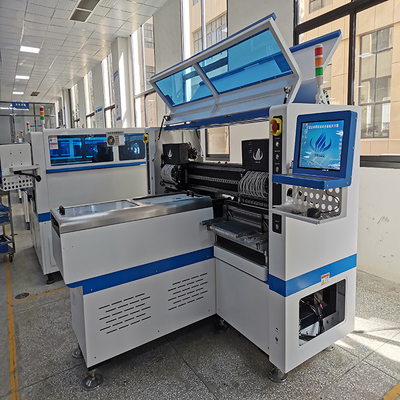

Máy lắp đặt SMT với Động cơ tuyến tính từ tính & Động cơ Servo, máy chọn và đặt độ dày PCB 0,5-5mm
thông số chính
Chiều dài | 2700mm |
Chiều rộng | 2300mm |
Chiều cao | 1550mm |
Tổng khối lượng | 1700kg |
Chiều dài PCB chiều rộng | Tối đa: 1200*330mm Tối thiểu: 100*100mm |
Độ dày PCB | 0,5-5mm |
kẹp PCB | Điều chỉnh áp suất khí nén |
tốc độ truyền | >500mm/giây |
băng tải truyền tải | Chiều dài tối đa: 1200mm |
Độ chính xác lắp lặp đi lặp lại | ±0,02mm |
không gian thành phần | 0,5mm |
chiều cao thành phần | ≤5mm |
hướng truyền | Đơn (trái → phải hoặc phải → trái) |
Số trạm trung chuyển | 68 CÁI |
Số đầu | 68 CÁI |
Môi trường hoạt động | 23℃±3℃ |
Sự tiêu thụ năng lượng | 6KW |
chế độ truyền | lái xe trực tuyến |
cách định vị | quang học |
Đường lái xe trục X, Y, Z | Động cơ tuyến tính từ tính cao cấp và động cơ phục vụ |
cách cho ăn | Bộ nạp điện với động cơ đôi |
Các tính năng
1. Máy chọn và đặt động cơ tuyến tính từ tính và động cơ servo, Sản xuất với 4 loại vật liệu cùng lúc với công suất cao.
2. Nó phù hợp với PCB cứng 0,6M, 0,9M và dải linh hoạt LED 0,5M, 1M và Có sẵn cho bảng với bất kỳ tỷ lệ nào của chip LED và điện trở.
3. Nó có mô-đun bốn cánh tay kép, 17 vòi cho mỗi bộ phận lắp, bộ phận A hoặc B có thể được gắn riêng hoặc đồng bộ.
4. Chế độ gắn kết: chọn nhóm và đặt nhóm.
5. Công suất tối ưu có thể đạt 250000CPH.
Ưu điểm của máy gắp và đặt đa chức năng
1. Cấu trúc của máy SMT đa chức năng chủ yếu sử dụng cấu trúc vòm, có đặc điểm là độ chính xác dầu cao và tính linh hoạt tốt.
2, trong hệ thống định vị X và Y, hầu hết sử dụng ổ đĩa động cơ servo vòng kín hoàn toàn, với bộ mã hóa cách tử tuyến tính để phản hồi vị trí trực tiếp, để tránh lỗi biến dạng trục vít.Một số sử dụng động cơ đôi và ổ trục vít đôi ở cả hai bên của bệ theo trục Y.Có nhiều động cơ bay từ trường tuyến tính tiên tiến hơn, ngoài ổ đĩa kép và các đặc tính kỹ thuật khác, mà còn có ổ đĩa trực tiếp, cơ chế cơ học ít hao mòn, phản hồi nhanh, yên tĩnh, dễ bảo trì và đặc tính chính xác cao.
3, máy SMT đa chức năng chủ yếu sử dụng bảng mạch cố định, với chuyển động của đầu lắp để đạt được định vị X và Y, không phải do chuyển động của bàn và làm cho các bộ phận lớn hoặc nặng do quán tính và dịch chuyển.
4, ngoài vòi hút chân không truyền thống có thể được sử dụng trong hút vật liệu, và vòi phun đặc biệt có thể được sử dụng cho các bộ phận có hình dạng đặc biệt khó hấp thụ, và kẹp khí nén có thể được sử dụng cho các bộ phận không thể hút bằng vòi hút chân không.
5, có thể chấp nhận tất cả các phương pháp đóng gói vật liệu, chẳng hạn như cuộn, ống, hộp và khay.Ngoài ra, khi khay được nạp nhiều vật liệu hơn, có thể lắp đặt khay nạp đặc biệt nhiều lớp.
6, trong một số sản phẩm, một số thành phần Pin h Paste cũng cần được gắn đồng thời với các thành phần vá khác và thông qua hàn nóng chảy lại, việc lắp các thành phần trình cắm đục lỗ như vậy yêu cầu máy phải có khả năng gắn áp suất lớn.Đầu gắn của một số giá đỡ đa chức năng có khả năng gắn áp suất cao và áp suất gắn có thể được điều khiển bởi chương trình, lên đến 5kg.
7, các thành phần trong trường thời gian thường sử dụng camera nhìn lên, với đèn trước, đèn bên, đèn nền và đèn trực tuyến và các chức năng khác, có thể xác định nhiều loại thành phần khác nhau.Nếu kích thước của thành phần quá lớn, lớn hơn FOV của máy ảnh, thì máy ảnh nhìn lên cũng có thể được phân tích và sửa chữa toàn diện sau nhiều ảnh video và một số đầu gắn máy đa chức năng cũng được trang bị đầu gắn camera di động, có thể xác định các thành phần nhỏ hơn.
