Thông tin chi tiết sản phẩm:
Thanh toán:
|
Kích thước: | 2700*2300*1550mm | kích thước PCB: | Tối đa: 1200*330mm Tối thiểu: 100*100mm |
---|---|---|---|
độ dày pcb: | 0,5~5mm | chế độ gắn kết: | Chọn nhóm và đặt nhóm |
lắp chính xác: | ±0.02mm (Độ chính xác lặp lại) | chiều cao lắp đặt: | Tiêu chuẩn: ≤5mm |
tốc độ lắp: | 200000~250000 CPH | Số trạm trung chuyển: | 68 CÁI |
số đầu: | 68 CÁI | Quyền lực: | 380AC 50HZ |
Sự tiêu thụ năng lượng: | 6KW | Đường lái xe trục X, Y, Z: | Động cơ tuyến tính từ tính cao cấp và động cơ servo |
Điểm nổi bật: | 250k CPH Máy chọn vị trí SMT,Máy chọn vị trí SMT Tiết kiệm năng lượng,động cơ servo Máy chọn vị trí SMT |
Tiết kiệm năng lượng chất lượng cao 68 đầu 68 trạm trung chuyển Máy chọn và đặt SMT
Mô tả máy gắp đặt HT-F9
Máy chọn và đặt đèn LED tuyến tính tốc độ cao hai cánh tay, Sản xuất 4 loại vật liệu cùng lúc, công suất đạt 250000 CPH.
Máy SMT sử dụng vòi hút trên đầu để hấp thụ các bộ phận khác nhau từ các bộ cấp nguồn và gắn chúng lên bảng PCB.
Máy gắp và đặt SMT là thiết bị chính trong quy trình sản xuất SMT, không thể thay thế bằng thiết bị khác.
Quy trình sản xuất SMT bao gồm phủ lớp dán hàn, lắp linh kiện, hàn nóng chảy lại, đây là quy trình quan trọng nhất trong quy trình sản xuất SMT.Để có được chất lượng lắp đặt tốt, máy gắp và đặt SMT cần có quy trình lắp đặt tốt bên cạnh thiết bị tốt.
Những đặc điểm chính
● Máy chọn và đặt đèn LED tuyến tính tốc độ cao có từ tính kép
● 68 trạm cấp liệu và 68 vòi phun
● Áp dụng cho PCB cứng 0,6M,0,9M,1,2M và dải đèn LED linh hoạt 0,5M,1M.
● Sản xuất cùng lúc 4 loại vật liệu với công suất cao.
● Có sẵn cho bo mạch với bất kỳ tỷ lệ chip LED và điện trở nào.
● Bốn mô-đun cánh tay kép, 17 đầu phun cho mỗi bộ phận lắp đặt, bộ phận A/B/C/D có thể được lắp riêng biệt hoặc đồng bộ.
● Hiệu chuẩn tự động, độ chính xác cao, có sẵn cho RGB.
● Công nghệ được cấp bằng sáng chế độc quyền: Nhóm để lấy và nhóm để gắn kết.
Thông số kỹ thuật chính
Kích thước | 2700*2300*1550mm |
Chiều dài chiều rộng PCB |
Tối đa: 1200*330mm Tối thiểu: 100 * 100mm |
Độ dày PCB | 0,5 ~ 5 mm |
Chế độ lắp | Nhóm để lấy và nhóm để gắn kết |
lắp chính xác | ± 0,02mm |
Chiều cao lắp đặt | Tiêu chuẩn: 5mm |
Tốc độ lắp | 200000~250000CPH |
Các thành phần |
LED 3014/3020/3528/5050 và điện trở, tụ điện, cầu chỉnh lưu |
Không gian thành phần | 0,5mm |
Số lượng trạm trung chuyển | 68 chiếc |
Số đầu | 68 chiếc |
Quyền lực | AC 380V 50Hz |
Sự tiêu thụ năng lượng | 6 KW |
Đường truyền trục X, Y, Z | Động cơ tuyến tính từ tính cao cấp và động cơ servo |

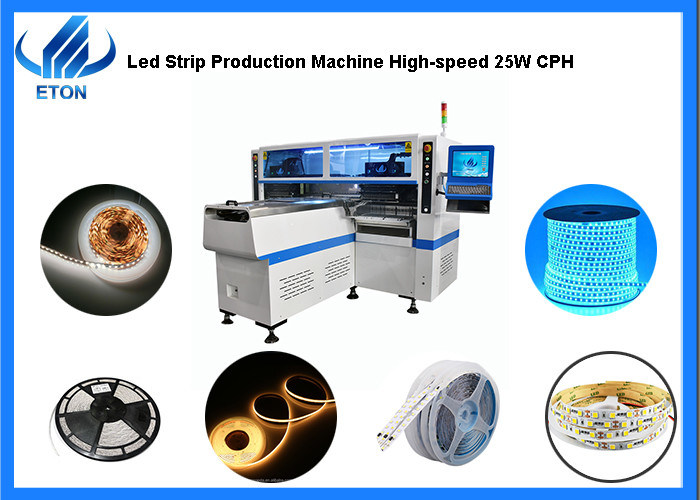

Hình ảnh HT-F9
Ứng dụng của HT-F9Máy chọn và đặt
Đèn LED Tube, đèn dải linh hoạt, đèn bảng, v.v.
Dây chuyền sản xuất bán tự động HT-F9
Giới thiệu công ty
Kể từ khi thành lập vào năm 2011, ETON đã cam kết phát triển và sản xuất máy định vị SMT.
1. Đội ngũ công nghệ tiếp cận và phát triển mạnh mẽ, hỗ trợ nâng cấp máy liên tục, hỗ trợ khách hàng hỗ trợ kỹ thuật mạnh mẽ.
2. Kinh nghiệm phong phú trong ngành công nghiệp SMT.ETON được thành lập hơn 10 năm, chúng tôi là nhà sản xuất máy SMT hàng đầu tại Trung Quốc.
3. Năng lực sản xuất mạnh, ETON có Khu công nghiệp rộng hơn 50000 mét vuông ở tỉnh Giang Tây, công suất máy hơn 50 chiếc / tháng.
4. Dịch vụ tốt và chuyên nghiệp.Cung cấp kỹ sư Dịch vụ tận nơi, hỗ trợ đào tạo trực tuyến qua video, đào tạo qua video.
chia sẻ, thay thế miễn phí phần lõi máy trong thời gian bảo hành.Và chúng tôi cũng có thể cung cấp giải pháp dòng SMT chuyên nghiệp.
Chứng nhận
Chúng tôi có 9 phát minh patents, 112 bằng sáng chế thực tế, 12 phần mềmbằng sáng chế.
Khách hàng của chúng tôi
ETON là nhà sản xuất hàng đầu về máy chọn và đặt ảnh điện tử tốc độ cao toàn cầu, các sản phẩm được xuất khẩu sang hơn 20 quốc gia và khu vực, bao gồm Ấn Độ, Việt Nam, Tunisia, Ai Cập, Thổ Nhĩ Kỳ, Nga, Thái Lan, v.v.
Triển lãm của chúng tôi
Công ty chúng tôi tham gia các triển lãm trong và ngoài nước hàng năm (trừ thời kỳ dịch bệnh), như:
Ở nước ngoài: Triển lãm Ấn Độ Delhi, Triển lãm Ấn Độ Mumbai, Triển lãm Pakistan, Triển lãm Ai Cập, Triển lãm Tunisia, Triển lãm Thái Lan, v.v.
Trong nước: Triển lãm Quảng Châu Quảng Châu;Triển lãm Munich Thượng Hải;Triển lãm đèn LED Trùng Khánh, v.v.
Hậu mãi của chúng tôiDịch vụS
Đóng gói và giao hàng
Tất cả các máy đều được đóng gói hút chân không và đóng gói bằng gỗ như trong hình.
Bước 1. Đóng gói phim
Ngăn chặn máy khỏi bụi, nước, va chạm và rung lắc.
Bước 2. Thêm bao bì xốp + màng
Bảo vệ an toàn gấp đôi, Ngăn chặn máy khỏi va chạm và rung lắc.
Bước 3. Bao bì giấy thiếc độc đáo
Thêm bao bì bằng giấy thiếc có thể ngăn màng bị vỡ.
Bước 4. tùy chỉnh đóng gói thùng gỗ mạnh
Bao bì bằng gỗ chắc chắn tùy chỉnh cho tàu biển, Máy được cố định trong thùng gỗ, ngăn ngừa va chạm và va đập hiệu quả.
Câu hỏi thường gặp:
Q: Bạn có dịch vụ sau bán hàng ở nước ngoài không?
A: Chúng tôi có thể cung cấp hỗ trợ kỹ thuật ở nước ngoài.Nếu bạn có bất kỳ vấn đề kỹ thuật nào, các kỹ sư của chúng tôi sẽ hỗ trợ kịp thời cho bạn.Ở nước ngoài, chúng tôi có văn phòng Ấn Độ và Ai Cập và kỹ sư địa phương, v.v.
Hỏi: Việc đào tạo thế nào?
Trả lời: Sau khi mua máy của chúng tôi, bạn có thể cử kỹ sư của mình đến nhà máy của chúng tôi hoặc chúng tôi cử kỹ sư của chúng tôi đến nhà máy của bạn và sau đó chúng tôi sẽ đào tạo nhân viên của bạn cách vận hành các máy này.Đào tạo trực tuyến và video hướng dẫn.Trong thời gian xảy ra dịch bệnh, nếu các kỹ sư của chúng tôi không thể vượt qua, chúng tôi cũng có các khóa đào tạo trực tuyến và video hướng dẫn trực tiếp đặc biệt.
Hỏi: Sử dụng máy có khó không?
Trả lời: Máy rất thông minh và dễ vận hành, giống như điện thoại thông minh, phần mềm cũng do công ty chúng tôi sản xuất nên chúng tôi biết cách làm cho nó thông minh hơn và vận hành thân thiện hơn.
Hỏi: Tôi có thể mua máy gì từ bạn?
A: Máy định vị đa chức năng, máy định vị tốc độ cao, máy phân phối, máy nạp, máy in, hàn nóng chảy lại, v.v.
Hỏi: Bạn có khách hàng nào ở Ấn Độ không?Có bao nhiêu máy ở Ấn Độ?
Trả lời: Có, chúng tôi có nhiều khách hàng lớn ở Ấn Độ, chẳng hạn như RK, SURYA, FIEM, CALCOM, POLYCRB, v.v. Chúng tôi đã bán hơn một trăm máy cho Ấn Độ và chúng tôi tham dự triển lãm hàng năm.
