Thông tin chi tiết sản phẩm:
Thanh toán:
|
Sự bảo đảm: | 1 năm | Tên: | máy in stencil tầm nhìn hoàn toàn tự động |
---|---|---|---|
Ứng dụng: | Đèn LED, sản phẩm điện, thiết bị gia dụng | Nguồn cấp: | Dòng điện xoay chiều:220±10%,50/60HZ 1Φ 3KW |
Tình trạng: | Mới | Cân nặng: | 700kg |
Kích thước: | 1240mm*1450mm*1650mm | tốc độ vắt: | 6~300mm/giây |
Điểm nổi bật: | Máy in stencil quy mô nhúng,Máy in stencil tầm nhìn tự động,Bảng điệnMáy in stencil SMT |

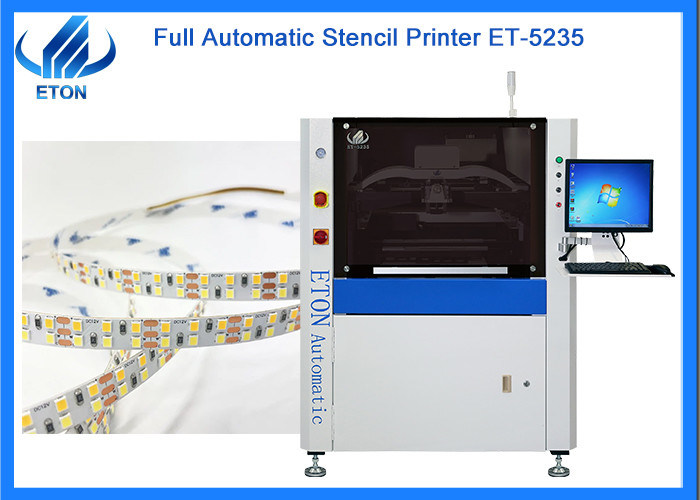

Bảng điện SMTTầm nhìn tự động quy mô nhúng máy in stencil
Sự miêu tả
1. Hệ thống kẹp và vận chuyển PCB
① Hướng tải PCB có thể được lựa chọn và kết hợp tự do.
② Băng tải bánh răng bên trong được chế tạo độc đáo để chống kẹt.
③ Điều khiển tốc độ vận chuyển có thể lập trình giúp việc dừng PCB chính xác hơn.
④ Sử dụng các kẹp bên linh hoạt và các giá đỡ phân đoạn để kẹp PCB một cách hiệu quả nhằm đảm bảo sự tiếp xúc cân bằng hoàn toàn giữa PCB và lưới thép.
⑤ Cấu trúc ổ đĩa mô-đun được thiết kế tối ưu giúp cải thiện hiệu quả độ ổn định của hiệu chuẩn nền tảng và thực hiện việc truyền siêu nhỏ khi tinh chỉnh, để máy có thể đáp ứng yêu cầu in với độ chính xác cao hơn.Cấu trúc đơn giản và đáng tin cậy, có thể điều chỉnh thuận tiện và có thể nhanh chóng điều chỉnh độ cao của mã PIN hỗ trợ của bo mạch PCB với độ dày khác nhau.
2. Hệ thống định vị stencil
① Hệ thống treo hình cầu vòm treo cạp kết nối trực tiếp.
② Kích thước lưới thép đa dạng, có khả năng ứng dụng tốt và rộng rãi.
③ Khung lưới thép cố định phân đoạn.
3. Hệ thống cạp
① Chùm máy cạo bằng nhôm đúc để đảm bảo máy cạo chạy trơn tru hơn.
② Đầu in trình điều khiển động cơ bước tự điều chỉnh hệ thống treo có thể lập trình.
③ Cấu trúc ray trượt loại định vị thanh trượt kép đảm bảo độ chính xác và độ trơn tru khi chạy trước và sau khi in.
④ Theo các yêu cầu áp suất khác nhau của chổi cao su phía trước và phía sau cũng như độ ổn định của việc nâng hạ, để tránh rò rỉ kem hàn, lưỡi dao có thiết kế kẹp đàn hồi nhất định, áp suất của chổi cao su, tốc độ nâng, tốc độ in và phạm vi in đều có thể điều chỉnh được bằng phần mềm.Cung cấp nhiều phương pháp giải mã khác nhau để đáp ứng các yêu cầu khác nhau về PCB, cung cấp cho khách hàng nền tảng kiểm soát in ấn tốt.
⑤ Hệ thống cạp loại ray trượt, cải thiện độ ổn định vận hành và kéo dài tuổi thọ.
⑥ Thiết bị phản hồi áp suất của dao cạo vòng kín hoàn toàn luôn theo dõi áp suất của dao cạo, giúp cho việc in ấn đầy đủ hơn.
⑦ Cân nhúng, không bao giờ rơi ra.
Người mẫu | ET-5235 | |
Khung màn hình | Kích thước tối đa | 737mm |
Kích thước tối thiểu | 470mm | |
độ dày | 25-40mm | |
Kích thước PCB | TỐI ĐA:520*350mm TỐI THIỂU:50*50mm | |
Chiều cao vận chuyển | 900±20mm | |
Hướng vận chuyển | Trái phải;Phải trái;Trái-Trái;Phải-Phải | |
Tốc độ vận chuyển | Có thể lập trình MAX 1200mm/s | |
Đầu in | Hai đầu in trình điều khiển động cơ kết nối trực tiếp độc lập | |
tốc độ vắt | 6-300mm/giây | |
Hệ thống làm sạch | Khô, Ướt, Chân không (Có thể lập trình) | |
Độ chính xác in ấn | ± 0,025mm | |
Thời gian chu kỳ | 9s (Không bao gồm In & Làm sạch) | |
Đầu vào nguồn | AC:220±10%, 50/60HZ 1Φ 3KW | |
Phương pháp điều khiển | Điều khiển máy tính | |
Kích thước | 1240(L)*1450(W)*1650(H) | |
Cân nặng | Xấp xỉ: 700kg | |
Chiều cao trên cao của chuyển giao PCB | 10mm |
Phần chính của máy
Giải pháp dây chuyền SMT
Việc thổi là chức năng của từng máy:
Triển lãm của chúng tôi
Eton đã tham gia nhiều triển lãm của nước ngoài, như Triển lãm Ấn Độ Mumbai, Triển lãm Ấn Độ Delhi, Triển lãm Ai Cập, Triển lãm Thổ Nhĩ Kỳ, Triển lãm Pakistan, v.v. và giao dịch với hơn 30 quốc gia.Hơn nữa, chúng tôi đã tham gia triển lãm lớn trong nước, như Triển lãm Quảng Châu Quảng Châu, Triển lãm Munich Thượng Hải, Triển lãm đèn LED Trùng Khánh, v.v.
Dịch vụ
Hiệu quả dịch vụ cao, có văn phòng dịch vụ ở Ấn Độ.Ngoài Ấn Độ, chúng tôi còn có các kỹ sư địa phương ở Ai Cập, Thổ Nhĩ Kỳ.Có thể cung cấp cho bạn các dịch vụ kịp thời.
Kỹ sư Trung Quốc cung cấp dịch vụ trực tuyến.Nếu cần, các kỹ sư Trung Quốc sẽ đến nhà máy của bạn để cài đặt và đào tạo miễn phí.
Chất lượng là trên hết, hướng tới khách hàng, cải tiến liên tục.
Câu hỏi thường gặp
A. Chúng tôi là doanh nghiệp công nghệ cao với CE, SIRA, CCC, ISO được trao giải là "Thương hiệu nổi tiếng" và nhiều bằng sáng chế công nghệ, đồng thời có kinh nghiệm phong phú (hơn 11 năm) trong chương trình dây chuyền sản xuất đèn LED.
Q. Tốc độ thực tế của sản phẩm của bạn là bao nhiêu?
A. Đối với tốc độ thực tế của máy bị hạn chế bởi nhiều yếu tố,
liên quan đến số lượng linh kiện, thời gian gửi bảng mạch PCB
và nhận bảng sẽ ảnh hưởng đến tốc độ khi sản xuất và được quyết định cho các sản phẩm và nhu cầu thực tế.
