Thông tin chi tiết sản phẩm:
Thanh toán:
|
Kích thước: | 2700*2300*1550mm | kích thước PCB: | Tối đa: 1200*330mm Tối thiểu: 100*100mm |
---|---|---|---|
độ dày pcb: | 0,5~5mm | chế độ gắn kết: | Chọn nhóm và đặt nhóm |
lắp chính xác: | ±0.02mm (Độ chính xác lặp lại) | chiều cao lắp đặt: | Tiêu chuẩn: ≤5mm |
tốc độ lắp: | 200000~250000 CPH | Số trạm trung chuyển: | 68 CÁI |
số đầu: | 68 CÁI | Sức mạnh: | 380AC 50HZ |
Sự tiêu thụ năng lượng: | 6KW | Đường lái xe trục X, Y, Z: | Động cơ tuyến tính từ tính cao cấp và động cơ servo |
Điểm nổi bật: | Máy chọn vị trí SMT mô-đun kép,68Heads SMT Pick Place Machine,Máy chọn vị trí SMT cho ánh sáng |

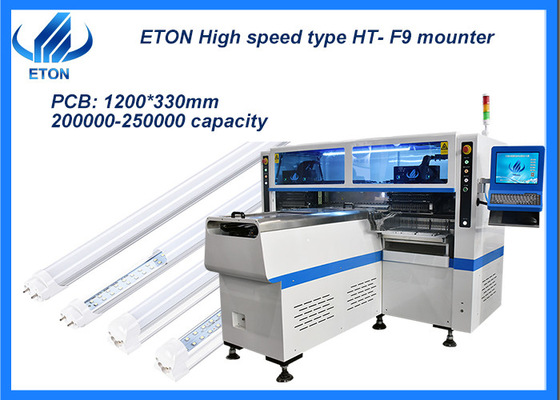

Đèn ống LED Đèn dải 68 đầu 250000CPH SMT Pick And Place Machine
Tính năng máy:
1- Áp dụng cho 0,6m,0.9m,1.2m PCB cứng và 0,5m,1m LED dải linh hoạt. sản xuất với sản xuất với 4 loại vật liệu cùng một lúc với công suất cao, có sẵn cho bảng với bất kỳ tỷ lệ chip và kháng cự LED.

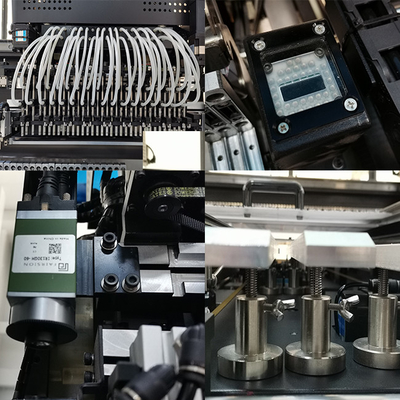

2.Module bốn cánh tay kép, 17 vòi cho mỗi phần gắn, phần A / B / C / D có thể được gắn riêng lẻ hoặc đồng bộ.
3Công nghệ độc quyền bằng sáng chế: Nhóm để lấy và nhóm để gắn.
4.5 camera, 2 feed debug camera, 2 nozzle debug camera, 1 camera Mark, độ chính xác cao.
5Tốc độ lắp đặt đạt 200000 ~ 25000CPH.
6Phần mềm, mạch và cấu trúc phần cứng của toàn bộ máy đều được phát triển độc lập bởi công ty chúng tôi, với quyền sở hữu trí tuệ độc lập.
Parameter chính của máy:
Mô hình | HT-F9(Công cụ chọn và đặt tốc độ cao với hai cánh tay từ tính LED tuyến tính |
Kích thước ((L*W*H) | 2700*2300*1550mm |
Trọng lượng | 1700kg |
Độ dày PCB | 0.5~5mm |
Độ chính xác lắp đặt | ±0,02mm |
Chế độ gắn | Nhóm để lấy và nhóm để gắn |
Các thành phần | LED3014/3020/3528/5050 và kháng cự, tụy,điều chỉnh cầu |
Độ cao gắn | ≤5mm |
Tốc độ lắp đặt | 200000~250000 CPH |
Số máy ảnh | 5PCS (máy ảnh kỹ thuật số) |
Số của trạm cấp thức ăn | 68 PCS |
Không. | 68 PCS |
X, Y axis hướng lái xe | Động cơ tuyến tính từ tính cao cấp + động cơ phụ trợ |
Cách cho ăn | Máy cấp năng lượng bằng điện với động cơ kép |
Ứng dụng:
Máy này phù hợp để lắp đặt bảng ánh sáng cứng 0,5m, 1m, 1,2m hoặc bất kỳ chiều dài dải linh hoạt nào.
Các sản phẩm tuyến tính như ống đèn, dải linh hoạt, đèn bảng, màn hình hiển thị v.v.
Dòng sản xuất SMT:
1 | Máy in mạ hàn(In đệm hàn): Đệm hàn hoặc keo dán bị rò rỉ lên các miếng đệm của bảng PCB để chuẩn bị cho bước tiếp theo của việc hàn các thành phần. |
2 | Máy vận chuyển: truyền bảng PCB để chọn và đặt máy, cùng một lúc, Nó được sử dụng để kết nối giữa các dây chuyền sản xuất SMT và cũng có thể được sử dụng để đệm các bảng PCB dải linh hoạt. |
3 | Máy chọn và đặt HT-E8S-1200: Đặt chính xác các thành phần gắn bề mặt vào các vị trí cố định trên bảng PCB. |
4 | Máy vận chuyển:truyền các bảng PCB để lò reflow. Đồng thời, Nó được sử dụng để kết nối giữa các dây chuyền sản xuất SMT và cũng có thể được sử dụng để đệm các bảng PCB. |
5 | Nhập vào lò phản phồng:Nấu chảy bột hàn hoặc keo chết để gắn chặt các thành phần vào bảng điều khiển. |
6 |
Kiểm tra:Kiểm tra xem hiệu suất sản phẩm có còn nguyên vẹn (kiểm tra bằng tay) |
Bao bì:
Ưu điểm của chúng tôi:
1.Chúng tôi là nhà sản xuất hàng đầu của tự động tốc độ cao chọn và đặt máy.
2.80% nhà máy lớn và được liệt kê là khách hàng của chúng tôi. Chúng tôi có hơn nhiều thập kỷ lịch sử phát triển.
3Chúng tôi có một công viên công nghiệp có diện tích 50.000 mét vuông ở Jiangxi, có nhiều máy móc khác nhau.
4Chúng tôi có máy lấy và đặt tốc độ cao kỷ lục thế giới, tốc độ đạt 500000CPH.
5Chúng tôi có kỹ sư Ấn Độ, miễn là bạn mua máy, chúng tôi sẽ sắp xếp kỹ sư để cài đặt, gỡ lỗi và đào tạo bạn miễn phí, cho đến khi bạn học cách vận hành máy,dịch vụ rất thuận tiệnChúng tôi.
có văn phòng ở Mumbai và New Delhi, rất nhanh để hỗ trợ.
FAQ:
1..Các anh có kỹ sư ở nước ngoài không?
Chúng tôi có kỹ sư ở Ấn Độ, nếu bạn có bất kỳ vấn đề nào về máy, chúng tôi có thể gửi kỹ sư Ấn Độ để giải quyết vấn đề cho bạn.
2Làm sao tôi có thể mua cái máy này từ anh?
a. Hãy hỏi chúng tôi về sản phẩm này trực tuyến hoặc qua e-mail.
b.Đàm phán và xác nhận giá cuối cùng, vận chuyển, phương thức thanh toán và các điều khoản khác.
C. Gửi hóa đơn proforma và xác nhận đơn đặt hàng của bạn.
D. Thực hiện thanh toán theo phương pháp được ghi trên hóa đơn proforma.
e. Chúng tôi chuẩn bị cho đơn đặt hàng của bạn về mặt hóa đơn proforma sau khi xác nhận thanh toán đầy đủ của bạn.
3Các máy của anh bán chủ yếu ở những quốc gia nào?
Sản phẩm của chúng tôi xuất khẩu sang hơn 20 quốc gia và khu vực, bao gồm Thổ Nhĩ Kỳ, Ai Cập, Ấn Độ, Pakistan, Nam Phi, Brazil vv
4- Điều khoản thanh toán là gì?
T / T là OK.30% thanh toán trước,70% thanh toán trước khi giao hàng.
