Thông tin chi tiết sản phẩm:
Thanh toán:
|
bảo hành: | 1 năm | thành phần áp dụng: | 0402 |
---|---|---|---|
tên: | Máy chọn và đặt SMT, Máy đếm chip SMT | Ứng dụng: | Dây chuyền sản xuất SMT |
Điều kiện: | mới, nguyên bản 100%, hoàn toàn mới | Tên sản phẩm: | Đặt máy \ Đèn LED \ Máy lắp ráp đèn LED |
tốc độ lắp: | 45000 cph | Loại: | Tự động |
Sử dụng: | Lắp ráp bảng mạch, Máy gắn SMT, SMD, LED | Mục: | Máy đếm chip LED SMD |
Điểm nổi bật: | 45000CPH Thiết bị sản xuất SMT,Thiết bị sản xuất động cơ tuyến tính SMT,Thiết bị sản xuất động cơ từ SMT |

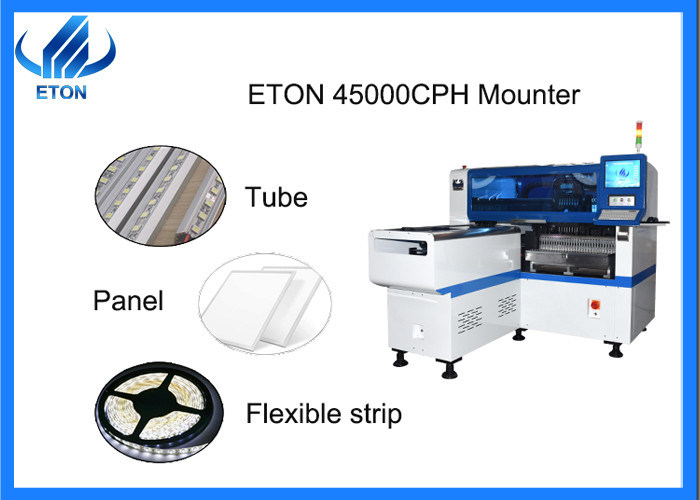

HT-E8S-1200 SMT Máy lắp đặt động cơ tuyến tính từ tính 45000CPH trong sản xuất
Các thông số kỹ thuật
HT-E8S-1200 là một máy smt được thiết kế đặc biệt cho sản xuất ống kính với công suất tối ưu là 45000CPH.
Các thành phần | Chip LED,capacitors,resistors,IC,RGB,con phần hình vv |
Tổng trọng lượng | 1700kg |
Độ cao gắn | < 15mm |
Độ dày PCB | 0.5-5mm |
Hiển thị | Màn hình cảm ứng |
Chế độ gắn | Nhặt nhóm và đặt riêng,nhặt riêng và đặt riêng |
Phần mềm | R&D độc lập |
Máy ảnh vị trí | Hình ảnh cho nhận dạng chuyến bay + sửa đổi MARK |
Thiết bị đầu vào | Bảng phím, chuột. |
Số camera | 2 bộ máy ảnh nhập khẩu |
PCB chiều dài chiều rộng | Tối đa:1200*350mm Ít nhất:100*100mm |
Lắp đặt lặp lại chính xác | Chip ± 0,04mm |
Chiều dài*nhiều rộng*chiều cao | 2550mm * 1650mm * 1550mm |
Tốc độ lắp đặt | 45000 CPH ((tối ưu) |
Clamp PCB | Động cơ khí áp có thể điều chỉnh |
Phần chính của máy:
Ba thành phần chính: phần mềm, điện và cơ khí.
Các bộ phận và chức năng của máy
Máy tính chính: Bộ não của một cỗ máy thu thập các tín hiệu phản hồi và xử lý chúng trước khi đưa ra các hướng dẫn
Hộp điện: tất cả các mạch của máy được tích hợp trong hộp điện. Sau khi kết nối điện bên ngoài, nó điều khiển quá trình chạy của máy cùng với máy chủ
Bảng mạch: Điều khiển các bộ phận khác nhau của máy
Động cơ servo: sau khi động cơ servo được cấp năng lượng, nó xoay dương và âm, và thúc đẩy thanh vít quay bằng cách kết nối thanh vít với nối, do đó lái xe (đầu lắp đặt,nền tảng vận chuyển) để thực hiện chuyển động xoay thẳngMột động cơ servo điều khiển một vít.
Động cơ tuyến tính: động cơ tuyến tính từ tính, thông qua kết nối điện bên ngoài để làm cho động cơ tạo ra một từ trường, chính stator là một nam châm vĩnh viễn,di chuyển stator thông qua sự tương tác giữa các cực từ tính để làm cho đầu gắn kết chuyển động.
Máy điều khiển lưới từ: quét không tiếp xúc từ trường và giá trị đo tương tự thành tín hiệu đầu ra tuyệt đối hoặc gia tăng, độ chính xác phát hiện cao, tốc độ phản hồi nhanh,đến một mức độ nhất định độ chính xác của việc gắn đầu.
Đường sắt hướng dẫn tuyến tính: được sử dụng để hỗ trợ và hướng dẫn bộ phận chuyển động (đầu lắp đặt, nền tảng vận chuyển), theo hướng được chỉ định để thực hiện chuyển động xoay ngược chính xác cao
Động cơ bước: chiều rộng đường ray được điều chỉnh bằng cách điều chỉnh động cơ để điều khiển vít nối dây đai, để phù hợp với việc lắp đặt các bảng mạch khác nhau của khách hàng.Động cơ vận chuyển điều khiển dây đai, điều khiển bảng mạch.
Dòng sản xuất SMT
Dòng sản xuất bán tự động
Máy in đệm hàn, máy vận chuyển, máy chọn và đặt, lò bơm.
Dòng sản xuất hoàn toàn tự động
PCB Loader, máy vận chuyển, máy cấy ghép, khung đệm, máy in tự động, máy chọn và đặt, đường ray dẫn đường vận chuyển dây đai, lò reflow, PCB Un-loader.
Quảng cáo công tylợi thế
Chúng tôi đã xây dựng một quan hệ đối tác lâu dài với một số nhà máy mạnh mẽ!
Chúng tôi chuyên về lĩnh vực này trong 20 năm.
Chúng tôi có các nhà thiết kế chuyên nghiệp của riêng mình.
Chúng tôi có 50.000 mét vuông khu công nghiệp.
Triển lãm
Công ty chúng tôi tham gia vào nhiều triển lãm trong nước và nước ngoài mỗi năm,
Bạn sẽ thấy gian hàng của ETON trong một số triển lãm quy mô lớn nổi tiếng ở Trung Quốc, bao gồm các triển lãm quy mô lớn được tổ chức tại Thâm Quyến, Quảng Châu, Trùng Khánh, Thượng Hải và các nơi khác.
Triển lãm nước ngoài bao gồm triển lãm tại hơn 20 quốc gia bao gồm Mumbai, Delhi, Ai Cập, Thổ Nhĩ Kỳ và Việt Nam.
Câu hỏi thường gặp
1Tại sao chúng ta áp dụng các bộ cấp thức ăn điện tử thông minh?
Máy của chúng tôi áp dụng các bộ cấp thức ăn điện tử thông minh, ổn định hơn, phổ biến và thông minh hơn.
Tốc độ cho ăn của bộ cho ăn điện tử nhanh hơn so với bộ cho ăn khí nén truyền thống.
đúc và thả các vật liệu hiệu quả.
2.What là công suất sản xuất cao nhất và độ chính xác của chúng tôi LED chọn và đặt máy?
Công suất sản xuất của máy của chúng tôi có thể đạt 250000 chip mỗi giờ.
lĩnh vực của LED chọn và đặt máy. Độ chính xác của chúng tôi có thể đạt đến 0,02 mm, chúng tôi áp dụng vị trí trực quan,
Chỉnh sửa dấu nhận dạng chuyến bay và hệ thống điều khiển công nghiệp thông minh.
3Còn bằng sáng chế và chứng chỉ công nghệ của chúng ta?
Chúng tôi đã có nhiều bằng sáng chế công nghệ đó là phát minh đầu tiên toàn cầu. Chúng tôi có kinh nghiệm phong phú trong nghiên cứu và phát triển và đã có SIRA và chứng chỉ CE. Chúng tôi được chấp thuận như là quốc gia công nghệ cao nhập
