Thông tin chi tiết sản phẩm:
Thanh toán:
|
bảo hành: | 1 năm | Ứng dụng: | Đèn LED, sản phẩm điện, thiết bị gia dụng |
---|---|---|---|
Cung cấp điện: | Dòng điện xoay chiều:220±10%,50/60HZ 1Φ 3KW | Trọng lượng: | 700kg |
Cấu trúc: | 1240mm*1450mm*1650mm | kích thước PCB: | MAX:520*350mm MIN:50*50mm |
Chiều cao vận chuyển: | 900 ± 40mm | tốc độ vận chuyển: | Tối đa 1200mm/S Có thể lập trình |

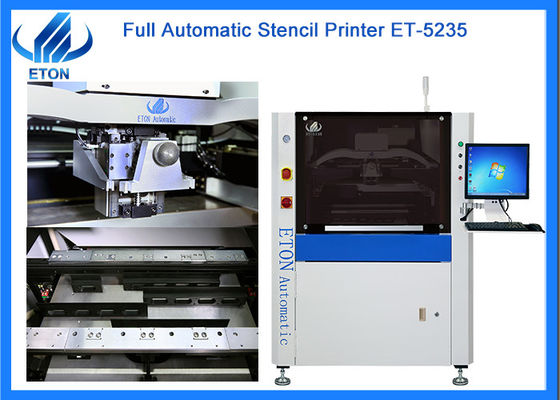

Điều khiển tốc độ vận chuyển có thể lập trình Máy in stencil hình ảnh tự động PCB tối đa 520mm
Mô tả
1.Hệ thống vận chuyển và kẹp PCB
1 Hướng tải PCB có thể được lựa chọn và kết hợp tự do.
2 Vành băng vận chuyển bánh răng bên trong độc đáo để ngăn chặn tắc nghẽn.
3 Điều khiển tốc độ vận chuyển có thể lập trình làm cho PCB dừng chính xác hơn.
4 Sử dụng kẹp bên linh hoạt và hỗ trợ phân đoạn để kẹp hiệu quả PCB để đảm bảo sự tiếp xúc hoàn toàn cân bằng giữa PCB và lưới thép.
5 Cấu trúc động cơ mô-đun được thiết kế tối ưu hiệu quả cải thiện sự ổn định của hiệu chuẩn nền tảng, và nhận ra truyền siêu nhỏ dưới điều chỉnh tinh tế,để máy có thể đáp ứng yêu cầu in chính xác cao hơnCấu trúc đơn giản và đáng tin cậy, điều chỉnh là thuận tiện, và điều chỉnh chiều cao của PIN hỗ trợ của bảng PCB với độ dày khác nhau có thể được thực hiện nhanh chóng.
2Hệ thống định vị stencil
1 Cây cạo nối trực tiếp treo hình cầu vòm.
2 Kích thước lưới thép là phổ quát, với ứng dụng tốt và rộng rãi.
3 Khung lưới thép cố định phân đoạn.
3. Hệ thống tháo
1 Đường đúc nhôm để đảm bảo hoạt động trơn tru hơn của máy trầy.
2 Trình điều khiển động cơ bước tự điều chỉnh có thể lập trình.
3 Cấu trúc đường sắt trượt kiểu định vị trượt hai bên đảm bảo độ chính xác và trơn tru của việc chạy trước và sau khi in.
4 Theo các yêu cầu áp suất khác nhau của các máy ép phía trước và phía sau và sự ổn định của việc nâng và hạ, để ngăn ngừa rò rỉ của mạ hàn,lưỡi dao có một thiết kế kẹp đàn hồi nhất định, áp suất của squeegee, tốc độ nâng, tốc độ in và phạm vi in đều được điều chỉnh bởi phần mềm.cung cấp cho khách hàng một nền tảng điều khiển in tốt.
5 hệ thống loại đường ray trượt, cải thiện sự ổn định hoạt động và kéo dài tuổi thọ.
6 Thiết bị phản hồi áp suất trầy hoàn toàn đóng vòng kiểm soát áp suất trầy mọi lúc, làm cho việc in đầy đủ hơn.
7 thang tích hợp, không bao giờ rơi xuống.
Mô hình | ET-5235 | |
Khung màn hình | Kích thước tối đa | 737mm |
Kích thước tối thiểu | 470mm | |
Độ dày | 25-40mm | |
Kích thước PCB | MAX:520*350mm MIN:50*50mm | |
Độ cao vận chuyển | 900±20mm | |
Định hướng vận chuyển | Bên trái - bên phải; bên phải - bên trái; bên trái - bên trái; bên phải - bên phải | |
Tốc độ vận chuyển | MAX 1200mm/s Có thể lập trình | |
Đầu in | Hai đầu in độc lập kết nối trực tiếp động cơ lái xe | |
Tốc độ squeegee | 6-300mm/s | |
Hệ thống làm sạch | Khô, ướt, chân không (có thể lập trình) | |
Độ chính xác in | ±0,025mm | |
Thời gian chu kỳ | ≤9s (không bao gồm in và làm sạch) | |
Điện vào | AC:220±10%, 50/60HZ 1Φ 3KW | |
Phương pháp kiểm soát | Kiểm soát PC | |
Cấu trúc | 1240 ((L) * 1450 ((W) * 1650 ((H) | |
Trọng lượng | Khoảng: 700kg | |
Chiều cao trên chuyển PCB | 10mm |

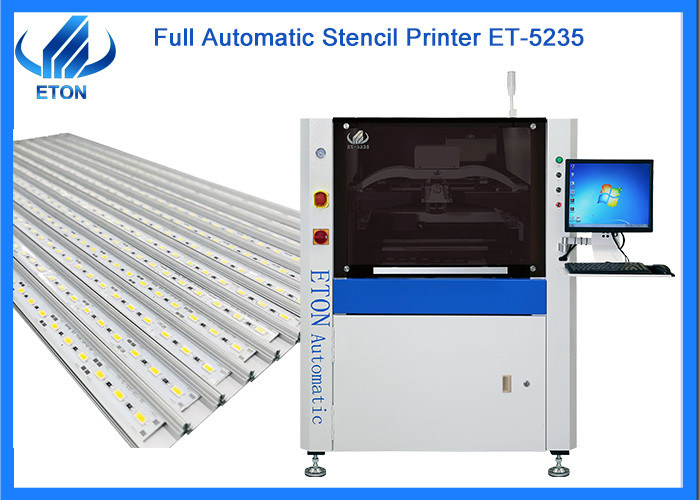

Ứng dụng máy
Ưu điểm của chúng ta
ETON là nhà tiên phong trong lĩnh vực máy SMT ở Trung Quốc với hơn 11 năm kinh nghiệm và sở hữu chứng chỉ CCC, SIRA, CE với 9 bằng sáng chế, 112 bằng sáng chế thực tế,12 bản quyền phần mềm của công nghệ sở hữu trí tuệ.
Thị trường nước ngoài: Các sản phẩm được xuất khẩu sang hơn 30 quốc gia và khu vực, bao gồm Hàn Quốc, Ấn Độ, Việt Nam, Tunisia, Ai Cập, Thổ Nhĩ Kỳ, Nga, Brazil v.v.
Thị trường
Sản phẩm của chúng tôi đã được xuất khẩu sang hơn 30 quốc gia và khu vực, bao gồm Hàn Quốc, Ấn Độ, Việt Nam, Tunisia, Ai Cập, Thổ Nhĩ Kỳ, Nga, Brazil v.v. Và đây là một số khách hàng lớn của chúng tôi:
SURYA, POLYCAB, FIEM, RK, GK, TECHNO LED, CALCOM, ACK, KENDAL, RangDong, UNISTAR, v.v.

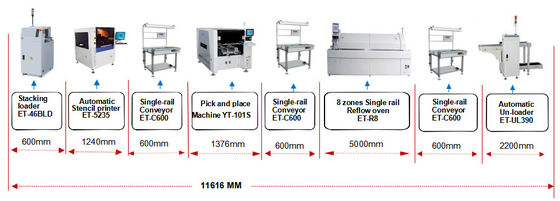

Máy liên quan
Wecó thể cung cấp toàn bộ dây chuyền sản xuất SMT,đường dây sản xuất đèn LED:
1- Máy chọn và đặt
2Máy tải
3Máy vận chuyển
4Máy in stencil
5. Máy bếp dòng chảy lại
6Máy thả
7. Máy trộn bột hàn
8. Máy lắp ráp đèn dải LED
Câu hỏi thường gặp
Q. Bạn có thể chấp nhận CIF như giá báo giá không?
A. Chúng tôi chỉ chấp nhận EXW vì giá được trích dẫn cho nó thuận tiện và chi phí thấp hơn cho cả hai bên.
Q. Tôi có thể đi xem liệu ông có bán thiết bị cho Ấn Độ không?
A. Vâng, chúng tôi đã bán máy của chúng tôi ở Ấn Độ, nhưng thực tế là chúng tôi không thể quyết định nó cho khách hàng của tôi, nhưng tôi sẽ cố gắng liên hệ với khách hàng của tôi.bởi vì không ai muốn đối thủ cạnh tranh của họ đến thăm nhà máy của họ.
