Thông tin chi tiết sản phẩm:
Thanh toán:
|
tên: | SMT chọn và đặt máy, SMT chip mounter, SMT vòi | Cung cấp điện: | AC220V 50Hz |
---|---|---|---|
bảo hành: | 1 năm | Cấu trúc: | 1490*2020*1650mm |
tốc độ lắp: | 48000CPH | chiều cao lắp đặt: | < 16mm |
Tổng khối lượng: | 2100kg | Điều kiện: | 100% nguyên bản, hoàn toàn mới |
thành phần áp dụng: | 0402,0805,0603,1206,SOP | Ứng dụng: | Dây chuyền sản xuất SMD, Máy bắn súng gắn kết SMT, Dây chuyền sản xuất SMT, cho máy SMT |
Điểm nổi bật: | Máy làm màn hình hoàn toàn tự động,Máy chế tạo màn hình hiển thị SMT LED,Máy làm bóng đèn DOB hoàn toàn tự động |
Máy đa tích hợp tốc độ cao, vượt qua các quy ước công nghiệp, cải thiện đáng kể tốc độ lắp đặt, độ chính xác ổn định.
Trục X, Y và Z áp dụng động cơ tuyến tính từ cao cấp được phát triển bởi selt
Khả năng xử lý PCB linh hoạt, đa trạm, gắn đa vật liệu
Trục Y áp dụng cấu trúc gantry ổ đĩa kép kép kép
Hỗ trợ chức năng vòi phun thay thế tự động (tùy chọn)
Áp dụng cho 0402 ~ 35 * 35mm thành phần cần tùy chọn máy ảnh cố định
Các thông số kỹ thuật của máy SMT
Mô hình | KT10S |
Cấu trúc | |
Chiều dài | 1490mm |
Chiều rộng | 2020mm |
Chiều cao | 1650mm |
Tổng trọng lượng | 2080kg |
PCB | |
PCB chiều dài chiều rộng | Max: 500 * 450mm ((1200 * 450 tùy chọn) Min: 50 * 50mm |
Độ dày PCB | 0.5-5mm |
Clamp PCB | Bấm xi lanh, chiều rộng đường ray điều chỉnh |
Chế độ gắn | Nhặt nhóm và đặt riêng |
O.S. | |
Hệ thống | Windows7 |
Phần mềm | R&D độc lập |
Hiển thị | Màn hình cảm ứng |
Thiết bị đầu vào | Bàn phím, chuột |
Hệ thống thị giác | |
Số camera | 1 PCS (máy ảnh tầm nhìn bay đầu) |
1PCS Mark camera | |
Độ chính xác tăng lên | CHIP±0,03mm QFP±0,025mm Cpk ¢1,0 (3σ) |
Độ cao gắn | 16mm |
Tốc độ lắp đặt | 48000 CPH ((Trong tình trạng tốt nhất) |
Các thành phần | Đèn LED, tụ điện, điện trở, các thành phần hình dạng, vv |
Tốc độ thành phần | 0.2mm |
Số trạm cấp thức ăn | 52 PCS (104 PCS tùy chỉnh, tùy chọn thay đổi khay IC / vòi) |
Số lượng vòi phun | 10 PCS |
Sức mạnh | 220AC 50HZ |
Tiêu thụ năng lượng | 1.5kw |
Môi trường hoạt động | 23°C±3°C |
Tốc độ truyền | > 1000mm/s |
Hướng truyền | Đơn lẻ ((trái→ phải hoặc phải→ trái) |
Chế độ truyền | Động cơ trực tuyến |
Chế độ vị trí | Hình ảnh |
Tiêu thụ khí | 0.4-0.6mpa (4-6kgf/cm2) 600N/min |
Điều khiển điện | Nghiên cứu và phát triển độc lập của ETON |
Mô-đun thẻ điều khiển chuyển động 1 bộ | Nghiên cứu và phát triển độc lập của ETON |
Trục X, Y, Z Động đường | Động cơ tuyến tính từ tính cao cấp |
Cách cho ăn | Bộ cấp thông minh với động cơ kép |
Giao diện hệ thống quản lý sản xuất MES | Tùy chỉnh |

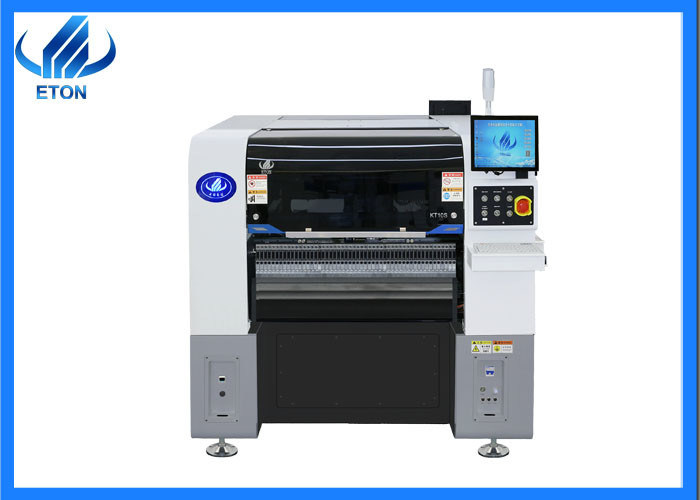

Các hình ảnh của máy SMT
Bao bì & vận chuyển
Bao bì sản xuất:
Vỏ bọt để ngăn máy va chạm.
Giấy hút bụi ngăn ngừa độ ẩm.
Giấy hút bụi ngăn ngừa độ ẩm.
Cẩn thận để đảm bảo giao hàng tốt mọi lúc.
Bao bì & vận chuyển
Bằng đường biển:capacity vận chuyển lớn,an toàn,sự liên tục mạnh mẽ và chi phí tương đối thấp.
Bằng thùng:thích hợp cho vận chuyển đường ngắn và tốc độ cao.
Bằng máy bay: tốc độ nhanh hơn có thể tiết kiệm thời gian, hiệu quả cao.
Bằng tàu hỏa: ổn định,an toàn, đáng tin cậy và chi phí thấp hơn.
Ứng dụng
Dịch vụ ETON
1.Đầu bán
Cung cấp thiết bị và dây chuyền sản xuất SMT đáp ứng nhu cầu của khách hàng theo nhu cầu của khách hàng;
Cung cấp các đề xuất có liên quan cho khách hàng;
2- Giảm giá.
Theo dõi thời gian thực tình hình sản xuất của máy của khách hàng và thông báo cho khách hàng về tiến độ sản xuất
3Sau khi bán.
1.Để các kỹ sư đến nhà máy để cài đặt, gỡ lỗi và dạy miễn phí;
2Thời gian bảo trì một năm. Trong thời gian bảo trì, bất kỳ bộ phận nào cần thay thế hoặc sửa chữa đều miễn phí;
3Mỗi năm có cơ hội bảo trì máy miễn phí.
4.Tham quan khách hàng thường xuyên để hiểu việc sử dụng máy và thu thập phản hồi của khách hàng.
