Thông tin chi tiết sản phẩm:
Thanh toán:
|
| tên: | SMT chọn và đặt máy, SMT chip mounter, SMT vòi | Cung cấp điện: | AC220V 50Hz |
|---|---|---|---|
| bảo hành: | 1 năm | Cấu trúc: | 1490*2190*1650mm |
| tốc độ lắp: | 48000CPH | chiều cao lắp đặt: | < 16mm |
| Tổng khối lượng: | 1850kg | Điều kiện: | 100% nguyên bản, hoàn toàn mới |
| thành phần áp dụng: | 0402,0805,0603,1206,SOP | Ứng dụng: | Dây chuyền sản xuất SMD, Máy bắn súng gắn kết SMT, Dây chuyền sản xuất SMT, cho máy SMT |
| Điểm nổi bật: | Máy làm đèn dải SMD LED,Đường dây sản xuất chip SMD SMT,Dòng sản xuất SMT dây thừng nhẹ |
||

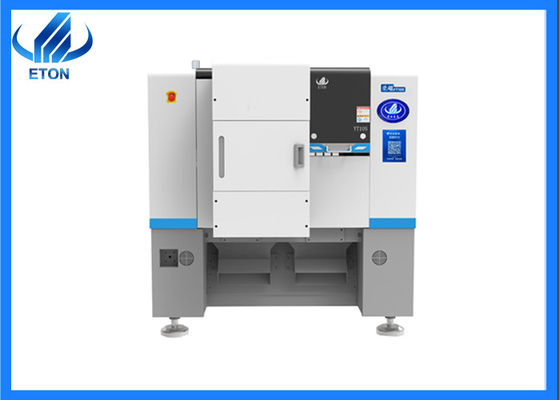

YT10S tốc độ cao tự động chọn và đặt máy với thiết kế mới: Y axis drive cấu trúc cổng ổ đĩa kép, cải thiện độ chính xác, tốc độ và accracy.and YT10S với khả năng xử lý PCB linh hoạt,đa trạm,nắp đa vật liệu
Áp dụng cho 0402 ~ 35 * 35mm thành phần cần tùy chọn máy ảnh cố định
Kích thước PCB: 500 * 450mm, 50 * 50mm
Ứng dụng: trình điều khiển điện,bảng điện gia đình,đèn LED,đèn dưới,đèn đường phố,đèn bảng,các sản phẩm 3c,v.v.
Tính năng 1 SÁO BÁO ĐÁO: Đầu đặt
Trưởng vị trí tích hợp
Mức độ nhẹ, đầu được hình thành hoàn toàn,
10 tập hợp các trục Z là độc lập
được điều khiển bằng dây chuyền từ tính mô-đun
động cơ, cải thiện đáng kể tốc độ,
độ chính xác và ổn định
Hệ thống góc chính xác
Hệ thống góc mô-đun độc lập điều khiển góc của mỗi thành phần để đảm bảo vị trí chính xác cao. 10 vòi hút mỗi đầu, với khoảng cách giữa 16mm.
Thiết bị cảm biến chân không
Mỗi đầu đặt với độc lập
chức năng phát hiện, cải thiện
sự ổn định của thiết bị và
độ tin cậy của sản phẩm.
Các thông số kỹ thuật của máy SMT
| Mô hình | YT10S |
| Cấu trúc | |
| Chiều dài | 1480mm |
| Chiều rộng | 2020mm |
| Chiều cao | 1650mm |
| Tổng trọng lượng | 2380kg |
| PCB | |
| PCB chiều dài chiều rộng | Max: 500 * 450mm ((1200 * 450 tùy chọn) Min: 50 * 50mm |
| Độ dày PCB | 0.5-5mm |
| Clamp PCB | Bấm xi lanh, chiều rộng đường ray điều chỉnh |
| Chế độ gắn | Nhặt nhóm và đặt riêng |
| O.S. | |
| Hệ thống | Windows7 |
| Phần mềm | R&D độc lập |
| Hiển thị | màn hình LED |
| Thiết bị đầu vào | Bàn phím, chuột |
| Hệ thống thị giác | |
| Số camera | 1 PCS (máy ảnh tầm nhìn bay đầu) |
| Máy ảnh 2 PCS Mark | |
| Độ chính xác tăng lên | CHIP±0,03mm QFP±0,025mm Cpk ¢1,0 (3σ) |
| Độ cao gắn | 16mm (các chiều cao khác có thể được tùy chỉnh) |
| Tốc độ lắp đặt | 48000 CPH ((Trong tình trạng tốt nhất) |
| Các thành phần | 0201 ~ 15MM vật liệu đóng gói và vật liệu IC ((Nhà máy ảnh cố định tùy chọn cho 0201 ~ 35 * 35MM), kích thước thành phần khác có thể được tùy chỉnh |
| Tốc độ thành phần | 0.2mm |
| Số trạm cấp thức ăn | 52 PCS (104 PCS tùy chọn) |
| Số lượng vòi phun | 10 PCS |
| Sức mạnh | 220AC 50HZ |
| Tiêu thụ năng lượng | 1.5kw |
| Môi trường hoạt động | 23°C±3°C |
| Tốc độ truyền | > 1000mm/s |
| Hướng truyền | Đơn lẻ ((trái→ phải hoặc phải→ trái) |
| Chế độ truyền | Động cơ trực tuyến |
| Chế độ vị trí | Hình ảnh |
| Tiêu thụ khí | 0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| Điều khiển điện | Nghiên cứu và phát triển độc lập của ETON |
| Mô-đun thẻ điều khiển chuyển động 1 bộ | Nghiên cứu và phát triển độc lập của ETON |
| Trục X, Y, Z Động đường | Động cơ tuyến tính từ tính cao cấp |
| Cách cho ăn | Bộ cấp thông minh với động cơ kép |
| Giao diện hệ thống quản lý sản xuất MES | Tùy chỉnh |
