Thông tin chi tiết sản phẩm:
Thanh toán:
|
Phần mềm: | R&D độc lập | bảo hành: | 1 năm |
---|---|---|---|
tốc độ lắp: | 250000CPH | Nộp đơn: | Dây chuyền sản xuất SMT |
Tổng khối lượng: | 3100 kg | Khu công nghiệp: | 52.000 mét vuông |
thủ trưởng: | 68 CÁI | máng ăn: | 68 |
Làm nổi bật: | Máy gắn dải linh hoạt,R&D Phần mềm máy gắn SMT,Máy gắn dải 200m |
Phần mềm R&D SMT máy gắn dải linh hoạt dài 200m
Mô tả
Đặc điểm
IPC9850 Capacity: 200000~250000 CPH
Số bằng sáng chế: ZL 2011 2 0237740.9/ ZL 2011 2 0334606.0/ ZL 2012 20178869.1/ ZL 2012 2 0415505.0/ZL 2012 20415044.7/ZL 2012 2 0415356.8/ ZL 2012 2 0415061.0
Các thông số kỹ thuật

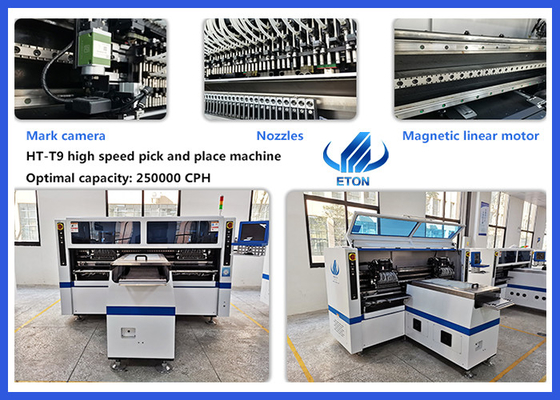

Mô hình | HT-T9 |
Cấu trúc | |
Chiều dài | 3100mm |
Chiều rộng | 2300mm |
Chiều cao | 1550mm |
Tổng trọng lượng | 1700kg |
PCB | |
PCB chiều dài chiều rộng | 250mm*bất kỳ chiều dài nào |
Độ dày PCB | 0.5-1,5mm |
Clamp PCB | Động cơ khí áp có thể điều chỉnh |
Chế độ gắn | Nhóm để lấy và nhóm để gắn |
O.S. | |
Hệ thống | Windows7 |
Phần mềm | R&D độc lập |
Hiển thị | Màn hình cảm ứng |
Thiết bị đầu vào | Bàn phím, chuột |
Hệ thống thị giác | |
Số camera | 5 PCS (máy ảnh kỹ thuật số) |
Định hướng tầm nhìn, sửa đổi MARK | |
Độ chính xác tăng lên | ±0,02mm |
Độ cao gắn | 5mm |
Tốc độ lắp đặt | 200000~250000 CPH |
Các thành phần | LED 3014/ 3020/ 3528/ 5050 và tụ điện, kháng cự, chỉnh cầu, vv |
Tốc độ thành phần | 0.5mm |
Số trạm cấp thức ăn | 68 PCS |
Số lượng vòi phun | 68 PCS |
Sức mạnh | 380AC 50 HZ |
Tiêu thụ năng lượng | 6kw |
Môi trường hoạt động | 23°C±3°C |
Chuyển tải máy vận chuyển | Chiều dài tối đa: 1000 mm |
Điều khiển điện | Nghiên cứu và phát triển độc lập của ETON |
Mô-đun thẻ điều khiển chuyển động 1 bộ | Nghiên cứu và phát triển độc lập của ETON |
Trục X, Y, Z Động đường | Động cơ tuyến tính từ tính cao cấp + động cơ phụ trợ |
Cách cho ăn | Máy cấp năng lượng bằng điện với động cơ kép |
Ứng dụng máy

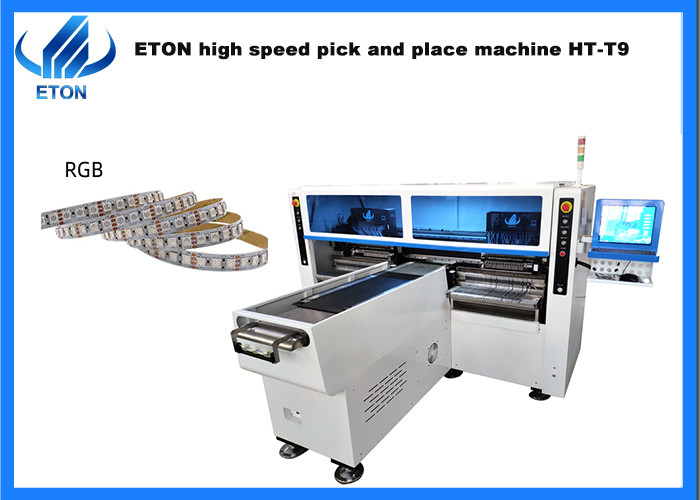

HT-T9 là một tốc độ cao chọn và đặt máy được áp dụng cho các dải ánh sáng linh hoạt của bất kỳ chiều dài
Kích thước PCB: 250mm*bất kỳ chiều dài nào, phù hợp với 5m, 10m, 50m, 100m hoặc dải ánh sáng linh hoạt của bất kỳ chiều dài nào, RGB có thể được gắn.
Giải pháp đường dây SMT
Thiết bị cần thiết cho dây chuyền sản xuất bán tự động bao gồm:
Ưu điểm của chúng ta
