Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tổng khối lượng: | 2380kg | Giao hàng: | 15-30 ngày |
|---|---|---|---|
| vòi phun: | 20 chiếc | Ứng dụng: | Dây chuyền sản xuất SMT |
| Tốc độ lắp đặt tối ưu: | 98000CPH | Trạm cấp liệu: | 104 chiếc |
| trung chuyển: | 104 chiếc | Sử dụng: | Máy gắn SMT,bảng điện |
| Làm nổi bật: | 98000CPH máy chọn và đặt SMT,Máy chọn và đặt bảng điện,Đường dây sản xuất SMT tốc độ cao 98000CPH |
||

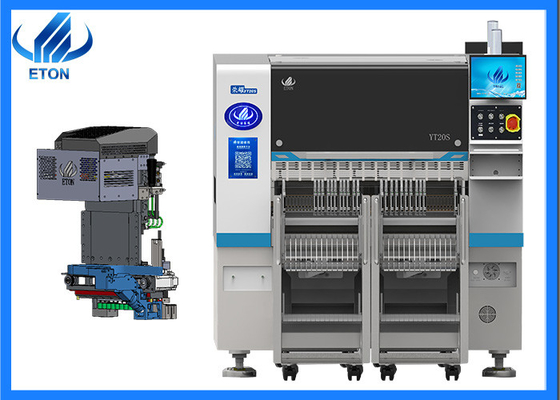

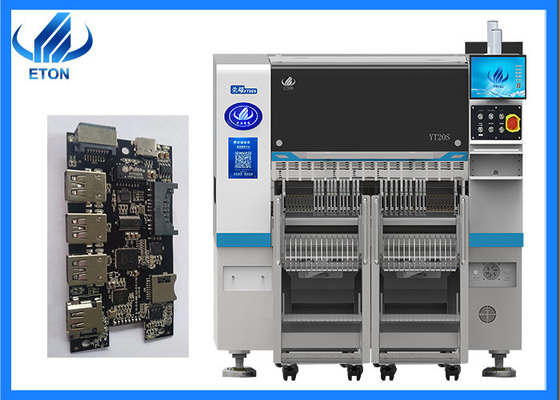

Máy chọn và đặt bảng điện tốc độ cao SMT mới 98000CPH
Đặc điểm chính của máy
Trưởng vị trí tích hợp
Mức độ nhẹ, đầu được hình thành tích hợp, các bộ 10 trục Z được kiểm soát độc lập bởi động cơ tuyến tính từ tính mô-đun, cải thiện đáng kể tốc độ, độ chính xác và ổn định
Hệ thống góc chính xác
Hệ thống góc mô-đun độc lập điều khiển góc của mỗi thành phần để đảm bảo vị trí chính xác cao. 10 vòi hút mỗi đầu, với khoảng cách giữa 16mm.
Thiết bị cảm biến chân không
Mỗi đầu đặt có chức năng phát hiện độc lập, cải thiện sự ổn định của thiết bị và độ tin cậy của sản phẩm.
Khả năng siêu tốc độ
Sử dụng động cơ tuyến tính từ cao cấp và đầu đa chức năng mô-đun, khả năng đặt đã tăng 25% so với máy truyền thống, với tốc độ tối ưu đạt 98000CPH
Parameter chính của máy
| Mô hình | YT20S |
| Cấu trúc | |
| Chiều dài | 1480mm |
| Chiều rộng | 2680mm |
| Chiều cao | 1650mm |
| Tổng trọng lượng | 2380kg |
| PCB | |
| PCB chiều dài chiều rộng | Max:500*300mm ((1200*450 tùy chọn) Min:50*50mm |
| Độ dày PCB | 0.5-5mm |
| Clamp PCB | Bấm xi lanh, chiều rộng đường ray điều chỉnh |
| Chế độ gắn | Nhặt nhóm và đặt riêng |
| O.S. | |
| Hệ thống | Windows7 |
| Phần mềm | R&D độc lập |
| Hiển thị | màn hình LED |
| Thiết bị đầu vào | Bàn phím, chuột |
| Hệ thống thị giác | |
| Số camera | 1 PCS (máy ảnh tầm nhìn bay đầu) |
| Máy ảnh 2 PCS Mark | |
| Độ chính xác tăng lên | CHIP±0,03mm QFP±0,025mm Cpk ¥1,0 (3σ) |
| Độ cao gắn | 16mm (bộ cao khác có thể được tùy chỉnh) |
| Tốc độ lắp đặt | 98000 CPH ((Trong tình trạng tốt nhất) |
| Các thành phần | 0201 ~ 12MM vật liệu đóng gói và vật liệu IC ((Nhà máy ảnh cố định tùy chọn cho 0201 ~ 35 * 35MM),Kích thước thành phần khác có thể được tùy chỉnh |
| Không gian thành phần | 0.2mm |
| Số trạm cấp thức ăn | 104 PCS |
| Số lượng vòi phun | 20 PCS |
| Sức mạnh | 220AC 50HZ |
| Tiêu thụ năng lượng | 1.5kw |
| Môi trường hoạt động | 23°C±3°C |
| Tốc độ truyền | > 1000mm/s |
| Hướng truyền | Đơn lẻ ((trái→ phải hoặc phải→ trái) |
| Chế độ truyền | Động cơ trực tuyến |
| Chế độ vị trí | Hình ảnh |
| Tiêu thụ khí | 0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| Điều khiển điện | Nghiên cứu và phát triển độc lập của ETON |
| Mô-đun thẻ điều khiển chuyển động 1 bộ | Nghiên cứu và phát triển độc lập của ETON |
| Trục X, Y, Z Động đường | Động cơ tuyến tính từ tính cao cấp |
| Cách cho ăn | Bộ cấp thông minh với động cơ kép |
| Giao diện hệ thống quản lý sản xuất MES | Tùy chỉnh |
Giấy chứng nhận
Là một nhà lãnh đạo dày dạn trong ngành công nghiệp sản xuất máy SMT, chúng tôi đã thu thập một loạt các công nghệ sở hữu trí tuệ, tự hào một danh mục đầu tư ấn tượng bao gồm 14 bằng sáng chế,135 bằng sáng chế thực tế, và 55 bản quyền phần mềm.đảm bảo khả năng sản xuất và kiểm tra tiên tiến.
Hơn nữa, việc theo đuổi sự xuất sắc không ngừng của chúng tôi đã được công nhận trên sân khấu quốc tế, với việc có được các chứng chỉ nước ngoài có uy tín như CE, CCC, SIRA, và nhiều hơn nữa.Những chứng nhận này nhấn mạnh sự cống hiến không lay chuyển của chúng tôi cho chất lượng, tuân thủ và tiến bộ công nghệ, củng cố vị trí của chúng tôi như một lực lượng đáng tin cậy và tiên phong trong ngành công nghiệp SMT.
Bao bì
Bước 1: Bọc bằng phim kéo dài để ngăn các thiết bị.
Bước 2: Bao bì giấy chân không và túi chống ẩm, để máy có thể được giữ khô trong quá trình vận chuyển để ngăn ngừa độ ẩm.
Bước 3: Sử dụng dây đai và gỗ hình tam giác để cố định máy để ngăn ngừa hư hỏng máy trong quá trình vận chuyển.
Bước 4: Mỗi máy xuất khẩu sẽ được trang bị hộp gỗ xuất khẩu bền, để đảm bảo rằng sản phẩm được giao là tốt.
Giao hàng và giao hàng
Chúng tôi thường vận chuyển hàng hóa đến cảng trong container và sau đó vận chuyển chúng đến điểm đến. Đối với vận chuyển máy móc, vận chuyển đường bộ và vận chuyển hàng không cũng có thể.
Dịch vụ
Thời gian bảo trì 1 năm
Một năm bảo hành Trong thời gian bảo hành bất kỳ bộ phận nào cần được sửa chữa và thay thế sẽ miễn phí.
Bảo trì phần mềm và phần cứng suốt đời
Phần mềm nâng cấp miễn phí, phần mềm này là Reach và được phát triển bởi ETON, vì vậy chúng tôi hỗ trợ các bản nâng cấp miễn phí suốt đời.
Thường xuyên thăm khách hàng và thu thập thông tin
Chúng tôi tham dự các triển lãm khác nhau ở các thành phố khác nhau mỗi năm, cùng một lúc,chúng tôi sẽ thăm khách hàng địa phương và hỗ trợ dịch vụ của chúng tôi và thu thập phản hồi về đề xuất của khách hàng trong thời gian.
Cung cấp thông tin mới nhất về công nghệ và thiết bị
Chúng tôi cung cấp các đề xuất công nghệ chuyên nghiệp cho khách hàng của chúng tôi và chia sẻ tin tức cập nhật với khách hàng của chúng tôi
Dịch vụ tại chỗ
Chúng tôi có một số trang web chính thức ở Ấn Độ như Mumbai và New Delhi, cũng có trang web ở Ai Cập, Thổ Nhĩ Kỳ có thể cung cấp dịch vụ kịp thời với các kỹ sư của chúng tôi.
Theo nhu cầu của bạn, chuyên nghiệp kỹ sư cao cấp sẽ đến nhà máy của bạn để cài đặt miễn phí và đào tạo bạn làm thế nào để vận hành máy.
