Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Trọng lượng: | 2380kg | Tên may moc: | Máy chọn và đặt tự động |
|---|---|---|---|
| Phạm vi đặt: | 0201 ~ 12MM vật liệu đóng gói và vật liệu IC (Camera cố định tùy chọn cho 0201 ~ 35 * 35MM), Kích th | máng ăn: | 104 CÁI |
| Độ dày PCB: | 0,5-5mm | chiều rộng chiều dài PCB: | Max:500*300mm ((1200*450 tùy chọn) Min:50*50mm |
| tốc độ lắp: | 98000 CPH ((Trong tình trạng tốt nhất) | Độ cao gắn: | 16mm (bộ cao khác có thể được tùy chỉnh) |
| Làm nổi bật: | Máy đặt SMT 500 * 300mm,Máy đặt PCB SMT,Máy đặt sản phẩm điện tử SMT |
||
Máy đặt sản phẩm điện tử SMT 220AC 50HZ bảng điều khiển
Mô tả

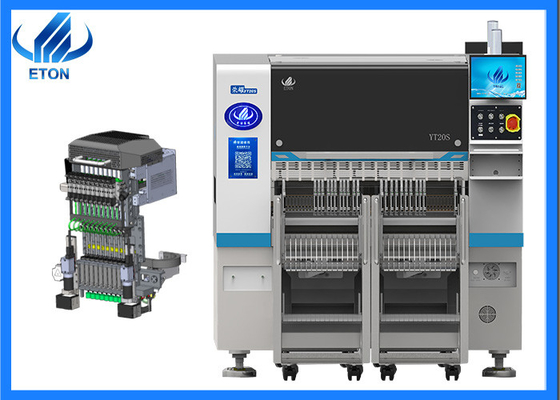

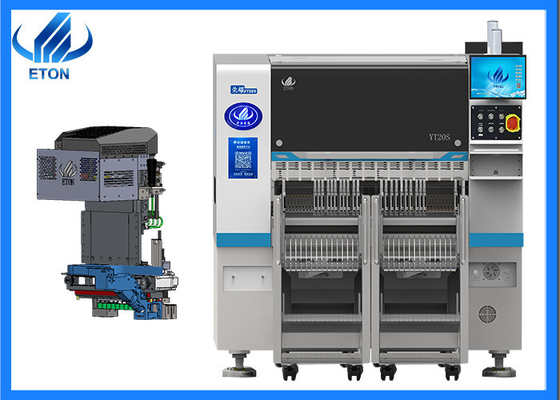

Trưởng vị trí tích hợp
Mức độ nhẹ, đầu được hình thành tích hợp, các bộ 10 trục Z được kiểm soát độc lập bởi động cơ tuyến tính từ tính mô-đun, cải thiện đáng kể tốc độ, độ chính xác và ổn định
Hệ thống góc chính xác
Hệ thống góc mô-đun độc lập điều khiển góc của mỗi thành phần để đảm bảo vị trí chính xác cao. 10 vòi hút mỗi đầu, với khoảng cách giữa 16mm.
Thiết bị cảm biến chân không
Mỗi đầu đặt có chức năng phát hiện độc lập, cải thiện sự ổn định của thiết bị và độ tin cậy của sản phẩm.
Khả năng siêu tốc độ
Sử dụng động cơ tuyến tính từ cao cấp và đầu đa chức năng mô-đun, khả năng đặt đã tăng 25% so với máy truyền thống, với tốc độ tối ưu đạt 98000CPH
Parameter chính của máy
| Mô hình | YT20S |
| Cấu trúc | |
| Chiều dài | 1480mm |
| Chiều rộng | 2680mm |
| Chiều cao | 1650mm |
| Tổng trọng lượng | 2380kg |
| PCB | |
| PCB chiều dài chiều rộng | Max:500*300mm ((1200*450 tùy chọn) Min:50*50mm |
| Độ dày PCB | 0.5-5mm |
| Clamp PCB | Bấm xi lanh, chiều rộng đường ray điều chỉnh |
| Chế độ gắn | Nhặt nhóm và đặt riêng |
| O.S. | |
| Hệ thống | Windows7 |
| Phần mềm | R&D độc lập |
| Hiển thị | màn hình LED |
| Thiết bị đầu vào | Bàn phím, chuột |
| Hệ thống thị giác | |
| Số camera | 1 PCS (máy ảnh tầm nhìn bay đầu) |
| Máy ảnh 2 PCS Mark | |
| Độ chính xác tăng lên | CHIP±0,03mm QFP±0,025mm Cpk ¥1,0 (3σ) |
| Độ cao gắn | 16mm (bộ cao khác có thể được tùy chỉnh) |
| Tốc độ lắp đặt | 98000 CPH ((Trong tình trạng tốt nhất) |
| Các thành phần | 0201 ~ 12MM vật liệu đóng gói và vật liệu IC ((Nhà máy ảnh cố định tùy chọn cho 0201 ~ 35 * 35MM),Kích thước thành phần khác có thể được tùy chỉnh |
| Không gian thành phần | 0.2mm |
| Số trạm cấp thức ăn | 104 PCS |
| Số lượng vòi phun | 20 PCS |
| Sức mạnh | 220AC 50HZ |
| Tiêu thụ năng lượng | 1.5kw |
| Môi trường hoạt động | 23°C±3°C |
| Tốc độ truyền | > 1000mm/s |
| Hướng truyền | Đơn lẻ ((trái→ phải hoặc phải→ trái) |
| Chế độ truyền | Động cơ trực tuyến |
| Chế độ vị trí | Hình ảnh |
| Tiêu thụ khí | 0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| Điều khiển điện | Nghiên cứu và phát triển độc lập của ETON |
| Mô-đun thẻ điều khiển chuyển động 1 bộ | Nghiên cứu và phát triển độc lập của ETON |
| Trục X, Y, Z Động đường | Động cơ tuyến tính từ tính cao cấp |
| Cách cho ăn | Bộ cấp thông minh với động cơ kép |
| Giao diện hệ thống quản lý sản xuất MES | Tùy chỉnh |
Ứng dụng máy
Các triển lãm của chúng tôi
Là một công ty có kinh nghiệm của thương mại SMT chọn và đặt máy với hơn 30 quốc gia và khu vực trên tàu, Eton đã tham gia vào nhiều triển lãm của nước ngoài,như triển lãm Ấn Độ Mumbai, triển lãm Ấn Độ Delhi, triển lãm Ai Cập, triển lãm Thổ Nhĩ Kỳ, triển lãm Pakistan, vv Và cũng chúng tôi đã tham gia vào triển lãm trong nước của chúng tôi, như triển lãm Guangzhou Guangya,Triển lãm Thượng Hải Munich, Triển lãm đèn LED Chongqing, v.v.
Máy liên quan
ETON, một nhà sản xuất máy chọn và đặt tốc độ cao SMT nổi tiếng ở Trung Quốc, cung cấp các giải pháp toàn diện cho các dây chuyền sản xuất SMT, bao gồm các thiết bị ngoại vi như máy in stencil,máy vận chuyển, máy phân phối keo, chuyển tiếp, và lò reflow.
Dòng sản xuất SMT hoàn chỉnh của chúng tôi cho sản xuất đèn LED bao gồm các máy thiết yếu sau:
Với ETON, bạn có thể truy cập vào quy trình sản xuất SMT tích hợp liền mạch và hiệu quả cho sản xuất đèn LED.
Bao bì
Đối với các gói của máy, chúng tôi đặt nó trong bao bì phim và bông bọt, để ngăn chặn bụi và nước của bảo vệ máy và giữ khô của máy trong quá trình vận chuyển,và trang bị các hộp gỗ để vận chuyển đến cảng được chỉ định.
