Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Không gian thành phần: | 0,2mm | Phần mềm: | R&D độc lập |
|---|---|---|---|
| Bảo hành: | 1 năm | gắn đầu: | 20 chiếc |
| tốc độ pha chế: | 98000 cph | máng ăn: | 104 |
| Kích thước: | 1480mm * 2680mm * 1650mm | kẹp PCB: | Bắt xi lanh, chiều rộng đường ray điều chỉnh |
| Làm nổi bật: | 104 Bộ sạc SMT Máy chọn và đặt,R&D Máy chọn và đặt,Máy lắp ráp bảng điện |
||
R & D phần mềm lắp ráp bảng điện SMT Máy chọn và đặt
Đặc điểm chính của máy
Trưởng vị trí tích hợp
Mức độ nhẹ, đầu được hình thành tích hợp, các bộ 10 trục Z được kiểm soát độc lập bởi động cơ tuyến tính từ tính mô-đun, cải thiện đáng kể tốc độ, độ chính xác và ổn định
Hệ thống góc chính xác
Hệ thống góc mô-đun độc lập điều khiển góc của mỗi thành phần để đảm bảo vị trí chính xác cao. 10 vòi hút mỗi đầu, với khoảng cách giữa 16mm.
Thiết bị cảm biến chân không
Mỗi đầu đặt có chức năng phát hiện độc lập, cải thiện sự ổn định của thiết bị và độ tin cậy của sản phẩm.
Khả năng siêu tốc độ
Sử dụng động cơ tuyến tính từ cao cấp và đầu đa chức năng mô-đun, khả năng đặt đã tăng 25% so với máy truyền thống, với tốc độ tối ưu đạt 98000CPH
Parameter chính của máy
| Mô hình | YT20S |
| Cấu trúc | |
| Chiều dài | 1480mm |
| Chiều rộng | 2680mm |
| Chiều cao | 1650mm |
| Tổng trọng lượng | 2380kg |
| PCB | |
| PCB chiều dài chiều rộng | Max:500*300mm ((1200*450 tùy chọn) Min:50*50mm |
| Độ dày PCB | 0.5-5mm |
| Clamp PCB | Bắt xi lanh, chiều rộng đường ray điều chỉnh |
| Chế độ gắn | Nhặt nhóm và đặt riêng |
| O.S. | |
| Hệ thống | Windows7 |
| Phần mềm | R&D độc lập |
| Hiển thị | màn hình LED |
| Thiết bị đầu vào | Bàn phím, chuột |
| Hệ thống thị giác | |
| Số camera | 1 PCS (máy ảnh tầm nhìn bay đầu) |
| Máy ảnh 2 PCS Mark | |
| Độ chính xác tăng lên | CHIP±0,03mm QFP±0,025mm Cpk ¥1,0 (3σ) |
| Độ cao gắn | 16mm (bộ cao khác có thể được tùy chỉnh) |
| Tốc độ lắp đặt | 98000 CPH ((Trong tình trạng tốt nhất) |
| Các thành phần | 0201 ~ 12MM vật liệu đóng gói và vật liệu IC ((Nhà máy ảnh cố định tùy chọn cho 0201 ~ 35 * 35MM),Kích thước thành phần khác có thể được tùy chỉnh |
| Không gian thành phần | 0.2mm |
| Số trạm cấp thức ăn | 104 PCS |
| Số lượng vòi phun | 20 PCS |
| Sức mạnh | 220AC 50HZ |
| Tiêu thụ năng lượng | 1.5kw |
| Môi trường hoạt động | 23°C±3°C |
| Tốc độ truyền | > 1000mm/s |
| Hướng truyền | Đơn lẻ ((trái→ phải hoặc phải→ trái) |
| Chế độ truyền | Động cơ trực tuyến |
| Chế độ vị trí | Hình ảnh |
| Tiêu thụ khí | 0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| Điều khiển điện | Nghiên cứu và phát triển độc lập của ETON |
| Mô-đun thẻ điều khiển chuyển động 1 bộ | Nghiên cứu và phát triển độc lập của ETON |
| Trục X, Y, Z Động đường | Động cơ tuyến tính từ tính cao cấp |
| Cách cho ăn | Bộ cấp thông minh với động cơ kép |
| Giao diện hệ thống quản lý sản xuất MES | Tùy chỉnh |
Bao bì
Bao bì trong bao bì phim và bông bọt, và bao phủ túi chân không trong các hộp gỗ vững chắc.
Thị trường
Sản phẩm của chúng tôi đã được xuất khẩu sang hơn 30 quốc gia và khu vực, bao gồm Hàn Quốc, Ấn Độ, Việt Nam, Tunisia, Ai Cập, Thổ Nhĩ Kỳ, Nga, Brazil v.v. Và đây là một số khách hàng lớn của chúng tôi:
SURYA, POLYCAB, FIEM, RK, GK, TECHNO LED, CALCOM, ACK, KENDAL, RangDong, UNISTAR, v.v.

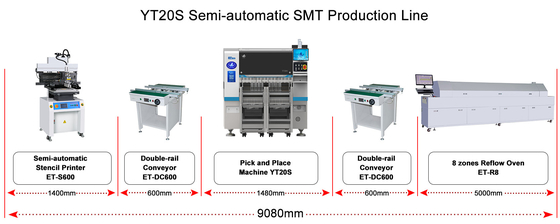

Giải pháp đường dây SMT
Dịch vụ
Ưu điểm của chúng ta
Chúng tôi có thể cung cấp giải pháp đường SMT cho bạn!
Máy chọn và đặt / lò sưởi / máy in stencil / máy vận chuyển PCB / SPI / AOI.v.v.
1.Light Factory cho: đèn LED, DOB, ống kính, đèn bảng, đèn dưới, đèn đường, ống,0.5m, 1m đèn dải, vv
2Cung cấp các kỹ sư nước ngoài cho cài đặt miễn phí và đào tạo miễn phí.
3Nhãn hiệu hàng đầu của nhà sản xuất máy SMT Trung Quốc,500 nhân viên cho ETON
