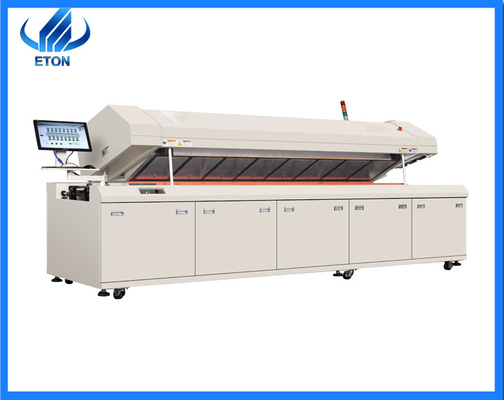

Thông tin chi tiết sản phẩm:
Thanh toán:
|
| tên: | Lò hàn nóng chảy lại | Kích thước: | L4800*1350*1450MM |
|---|---|---|---|
| Trọng lượng ròng: | 1600kg | kích thước PCB: | 50～650mm |
| Chứng nhận: | ISO,CE ISO CCC IPC,UL,ROHS CE ISO | Điện áp: | 380V,380V/3 Pha |
| Sử dụng: | Hàn PCB, hàn, lò phản xạ đối lưu vận chuyển tự động để sản xuất SMT PCBA, hàn nóng chảy lại, hàn led | Loại: | Reflow Solder, máy hồ sơ lò phản xạ SMT |
| chu kỳ nhiệm vụ định mức: | 100% | Hiện tại: | 50/60Mhz |
| Bảo hành: | 1 năm | Phạm vi nhiệt độ: | Nhiệt độ phòng ~ 300 |
| khu sưởi ấm: | 8 vùng | Ứng dụng: | Hàn Pcb, hàn SMT LED PCB Reflow hàn, hàn PCB LED SMT, làm đèn LED, dây chuyền SMT |
| Làm nổi bật: | BGA sửa chữa SMT lò phản phồng,Cửa lò phản phồng SMT tốc độ cao,Cốc bốc sưởi SMT ổn định cao |
||
| Các thông số kỹ thuật của máy | |
| Số vùng nhiệt độ sưởi ấm | Khu vực sưởi ấm 8 chu kỳ nhỏ trên cùng, khu vực sưởi ấm 8 chu kỳ nhỏ dưới cùng. |
| Chế độ sưởi ấm | Động cơ chuyển đổi tần số điểm đến điểm trao đổi nhiệt, động cơ chuyển đổi tần số |
| Chiều dài vùng sưởi ấm | 3160MM |
|
Số vùng làm mát
|
2+1 (hệ thống làm mát không khí tự nhiên) |
| Chiều dài vùng làm mát | 800MM |
| Chiều rộng dây chuyền truyền tải | 650MM |
| Mở rộng phạm vi đường sắt dẫn đường dây | 50×250mm |
| Kích thước PCB | 50-350mm |
| Giới hạn chiều cao PCB | 25mm |
| Hướng truyền | L→R (R→L) là tùy chọn |
| Chế độ truyền | Vành đai lưới + dây xích + hướng dẫn |
| Chiều cao dây chuyền vận chuyển | 900±20MM |
| Tốc độ vận chuyển PCB | 0 ¢1,8m/min |
| Phân biệt nhiệt độ PCB | ± 2°C |
| Độ chính xác điều khiển nhiệt độ | ±1-2°C ((Tình trạng tĩnh) |
| Phạm vi điều khiển nhiệt độ | Nhiệt độ phòng ~ 300 °C có thể được thiết lập |
| Loại hàn áp dụng | Đuất không chì/đuất có chì |
| Chế độ điều khiển nhiệt độ | PID+SSR |
| Loại thành phần được sử dụng | CSP, BGA, μBGA, 0201CHIP và các bảng đơn / đôi khác |
| Bảo vệ mất điện | UPS và tắt chậm |
| Nguồn cung cấp điện | 3Φ,380V,50HZ |
| Sức mạnh ban đầu | 68KW |
| Sức mạnh hoạt động | 16KW |
| Thời gian sưởi ấm | Khoảng 20 phút. |
| Kích thước |
L4800*1350*1450MM
|
| Trọng lượng ròng | 1600kg |
| Hệ thống đường cong nhiệt độ | Ba kênh kiểm tra đường cong trực tuyến, phần mềm phân tích thông minh, hiển thị nhiệt độ và tốc độ. |
| Màu cơ thể | Toàn bộ máy tính màu trắng |
Cửa lò phản phồng - Chi tiết máy
| Phần cơ thể | |
| Cấu trúc khung máy bay |
Thiết kế nhà cửa hợp lý mới nhất, sử dụng công nghiệp phẳng thông qua khung, tấm thép dày 2mm Cấp để làm cho vỏ, cơ thể có sáu bánh xe phổ biến ở phía dưới, và tám cốc chân Định vị khởi động để đặt (được điều chỉnh mức độ và chiều cao cơ thể); |
| Cấu trúc cửa trước và cửa sau | Tất cả đều được bao bọc hoàn toàn nam châm handclasp cấu trúc có thể tháo rời để đảm bảo tối đa hoạt động và bảo trì không gian |
| Chế độ mở của thân lò phía trên | Chế độ mở của thân lò trên, kéo xi lanh kép, chức năng tự khóa thanh cơ học kép, an toàn và đáng tin cậy. Nó được chia thành hai phần: khu vực sưởi ấm và khu vực làm mát. |
| Cấu trúc bể | Bảng không khí bằng thép không gỉ lớp hai và vòi không khí bằng thép không gỉ. |
| Chế độ mở nắp trên | Máy nâng hai xi lanh |
| Điều trị bề mặt | Chất chống tĩnh mạch phun nhiệt độ cao lò nướng, đẹp và bền. |
| Phần sưởi ấm | |
| Số vùng sưởi ấm | Các vùng nhiệt độ trên tám, các vùng nhiệt độ dưới tám kiểm soát nhiệt độ độc lập, có thể được mở riêng biệt các vùng nhiệt độ.Việc sưởi ấm có thể được chia để giảm sức mạnh khởi động. |
| Khu vực nhiệt độ lân cận có thể kéo sự khác biệt nhiệt độ | 100 °C, có thể tương ứng với tiêu chuẩn cao nhất của quy trình không chì. |
| Thời gian sưởi ấm | Thời gian khởi động từ nhiệt độ phòng đến cân bằng nhiệt độ: khoảng 20 phút |
| Nâng nhiệt lên. | Nâng nhiệt từ giữa đến cả hai bên một một có thể tiết kiệm một phần ba năng lượng hoặc thời gian.có sự mất nhiệt lớn do lỗ thông hơi ở cả hai đầu |
| Hạn chế chiều cao của các thành phần trên PCB | 25MM |
| Chiều dài vùng sưởi ấm | 3160MM |
| Phạm vi điều chỉnh nhiệt độ | 0 ≈ 300°C |
| Độ chính xác điều khiển nhiệt độ của vùng sưởi ấm | ±1-2°C (khả năng tĩnh) |
| Phản ứng nhiệt độ ngang của chất nền | ± 2°C |
| ★ Khả năng leo lên nhiệt độ | 3°C/S |
| ★ Cấu trúc ống dẫn không khí | Sử dụng chế độ sưởi ấm lưu thông nhỏ hàng đầu thế giới, hệ thống lưu thông nhỏ không khí nóng độc lập trên và dưới, đồng nhất nhiệt độ, hiệu quả bù nhiệt cao |
| Chức năng tắt độc lập vùng nhiệt độ | Mỗi vùng nhiệt độ được điều khiển riêng biệt bởi máy tính PID, người dùng có thể chọn lọc làm nóng vùng nhiệt độ,có khả năng tạo ra sự khác biệt nhiệt độ giữa tấm PCB phía trên và phía dưới |
| Không tải đến tải đầy đủ (hoặc đảo ngược) thời gian phục hồi cân bằng nhiệt |
¥0,5 giây, các yếu tố chính: máy sưởi loại cuộn, loại thanh hoặc máy sưởi loại đĩa Phải mất hơn 60 giây. |
| Động cơ không khí nóng | Động cơ chất lượng cao chống nhiệt độ cao, cấu trúc tốt phân tán nhiệt, động cơ kết nối trực tiếp, động cơ tốc độ 2800RPM, có thể cung cấp đủ luồng không khí nóng |
| Các thành phần sưởi ấm | Các dây sưởi áp dụng thương hiệu Đài Loan Taichan, các dây sưởi hoàn toàn trần truồng trong không khí và dòng chảy không khí trong ống dẫn không khí hoàn toàn tiếp xúc,tạo ra sự trao đổi nhiệt tốt nhất để giảm tác động quán tính nhiệt. |
Ứng dụng: SMT đường Solution:LED Light sản xuất đường
Dòng sản xuất đèn LED
