Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Độ cao gắn: | 16mm (các chiều cao khác có thể được tùy chỉnh) | Mô-đun máy: | YT10S |
|---|---|---|---|
| lắp chính xác: | CHIP±0,03mm QFP±0,025mm Cpk ¢1,0 (3σ) | Thanh toán: | T/T |
| trạm trung chuyển: | 52 PCS (104 PCS tùy chọn) | Điều kiện: | 100% bản gốc |
| Tổng trọng lượng: | 2380kg | bảo hành máy móc: | Một năm |
| Làm nổi bật: | Máy chọn và đặt 220V SMT,Chiết xuất chính xác và đặt máy,10 vòi SMT Pick Place Machine |
||

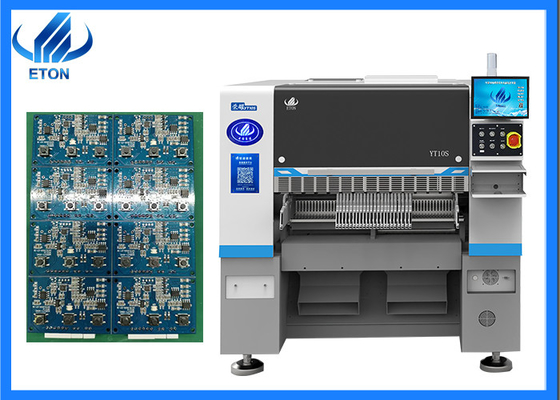

10 vòi cao tốc 220V năng lượng xanh SMT chọn và đặt máy
Đặc điểm chính của máy
1.X, Y, và trục Z tất cả áp dụng tự phát triển cao cấp động cơ tuyến tính từ tính
2Khả năng xử lý PCB linh hoạt, gắn đa trạm, đa vật liệu
3Trục Y áp dụng cấu trúc cổng dẫn động kép
4.Hỗ trợ chức năng vòi phun thay thế tự động (tùy chọn)
5Áp dụng cho 0201 ~ 35 * 35mm băng cuộn gói và IC đĩa feeder
● Một cổng, 10 cột.
● Bảng PCB tối đa: 500 * 450mm, tối thiểu 50 * 50mm.
● Tủ IC tùy chọn,ANC, sản xuất linh hoạt
● Sợi dây linh hoạt có thể đạt được bằng cách đặt theo mô-đun
●Đầu và các chế độ sản xuất khác nhau.
Parameter chính của máy
| Mô hình | YT10S |
| Cấu trúc | |
| Chiều dài | 1480mm |
| Chiều rộng | 2020mm |
| Chiều cao | 1650mm |
| Tổng trọng lượng | 2380kg |
| PCB | |
| PCB chiều dài chiều rộng | Max: 500 * 450mm ((1200 * 450 tùy chọn) Min: 50 * 50mm |
| Độ dày PCB | 0.5-5mm |
| Clamp PCB | Bấm xi lanh, chiều rộng đường ray điều chỉnh |
| Chế độ gắn | Nhặt nhóm và đặt riêng |
| O.S. | |
| Hệ thống | Windows7 |
| Phần mềm | R&D độc lập |
| Hiển thị | màn hình LED |
| Thiết bị đầu vào | Bàn phím, chuột |
| Hệ thống thị giác | |
| Số camera | 1 PCS (máy ảnh tầm nhìn bay đầu) |
| Máy ảnh 2 PCS Mark | |
| Độ chính xác tăng lên | CHIP±0,03mm QFP±0,025mm Cpk ¥1,0 (3σ) |
| Độ cao gắn | 16mm (các chiều cao khác có thể được tùy chỉnh) |
| Tốc độ lắp đặt | 48000 CPH ((Trong tình trạng tốt nhất) |
| Các thành phần | 0201 ~ 15MM vật liệu đóng gói và vật liệu IC ((Nhà máy ảnh cố định tùy chọn cho 0201 ~ 35 * 35MM), kích thước thành phần khác có thể được tùy chỉnh |
| Không gian thành phần | 0.2mm |
| Số trạm cấp thức ăn | 52 PCS (104 PCS tùy chọn) |
| Số lượng vòi phun | 10 PCS |
| Sức mạnh | 220AC 50HZ |
| Tiêu thụ năng lượng | 1.5kw |
| Môi trường hoạt động | 23°C±3°C |
| Tốc độ truyền | > 1000mm/s |
| Hướng truyền | Đơn lẻ ((trái→ phải hoặc phải→ trái) |
| Chế độ truyền | Động cơ trực tuyến |
| Chế độ vị trí | Hình ảnh |
| Tiêu thụ khí | 0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| Điều khiển điện | Nghiên cứu và phát triển độc lập của ETON |
| Mô-đun thẻ điều khiển chuyển động 1 bộ | Nghiên cứu và phát triển độc lập của ETON |
| Trục X, Y, Z Động đường | Động cơ tuyến tính từ tính cao cấp |
| Cách cho ăn | Bộ cấp thông minh với động cơ kép |
| Giao diện hệ thống quản lý sản xuất MES | Tùy chỉnh |

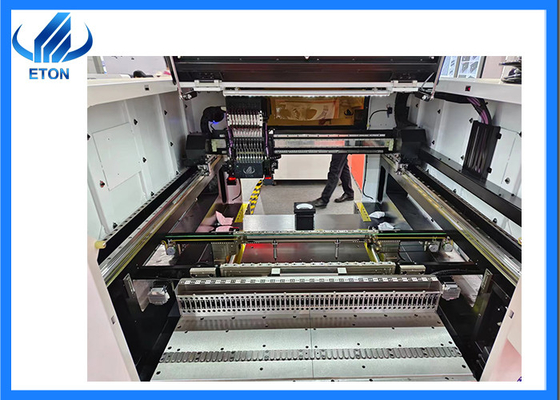

Phần chính của máy

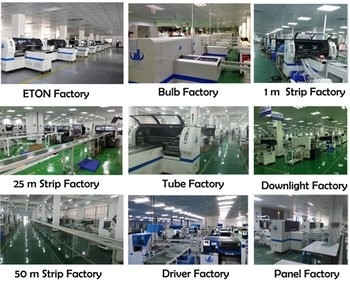

Thị trường
Sản phẩm của chúng tôi đã được xuất khẩu sang hơn 30 quốc gia và khu vực, bao gồm Hàn Quốc, Ấn Độ, Việt Nam, Tunisia, Ai Cập, Thổ Nhĩ Kỳ, Nga, Brazil v.v. Và đây là một số khách hàng lớn của chúng tôi:
SURYA, POLYCAB, FIEM, RK, GK, TECHNO LED, CALCOM, ACK, KENDAL, RangDong, UNISTAR, v.v.
Bao bì Bao bì trong gói phim và bông bọt, và bao phủ túi chân không trong các hộp gỗ vững chắc.
Bước 1: Bọc bằng phim kéo dài để ngăn các thiết bị.
Bước 2: Bao bì giấy chân không và túi chống ẩm, để máy có thể được giữ khô trong quá trình vận chuyển để ngăn ngừa độ ẩm.
Bước 3: Sử dụng dây đai và gỗ hình tam giác để cố định máy để ngăn ngừa hư hỏng máy trong quá trình vận chuyển.
Bước 4: Mỗi máy xuất khẩu sẽ được trang bị hộp gỗ xuất khẩu bền, để đảm bảo rằng sản phẩm được giao là tốt.
Dịch vụ
Thời gian bảo trì 1 năm
Một năm bảo hành Trong thời gian bảo hành bất kỳ bộ phận nào cần được sửa chữa và thay thế sẽ miễn phí.
Bảo trì phần mềm và phần cứng suốt đời
Phần mềm nâng cấp miễn phí, phần mềm này là Reach và được phát triển bởi ETON, vì vậy chúng tôi hỗ trợ các bản nâng cấp miễn phí suốt đời.
Thường xuyên thăm khách hàng và thu thập thông tin
Chúng tôi tham dự các triển lãm khác nhau ở các thành phố khác nhau mỗi năm, cùng một lúc,chúng tôi sẽ thăm khách hàng địa phương và hỗ trợ dịch vụ của chúng tôi và thu thập phản hồi về đề xuất của khách hàng trong thời gian.
Cung cấp thông tin mới nhất về công nghệ và thiết bị
Chúng tôi cung cấp các đề xuất công nghệ chuyên nghiệp cho khách hàng của chúng tôi và chia sẻ tin tức cập nhật với khách hàng của chúng tôi
Dịch vụ tại chỗ
Chúng tôi có một số trang web chính thức ở Ấn Độ như Mumbai và New Delhi, cũng có trang web ở Ai Cập, Thổ Nhĩ Kỳ có thể cung cấp dịch vụ kịp thời với các kỹ sư của chúng tôi.
Theo nhu cầu của bạn, chuyên nghiệp kỹ sư cao cấp sẽ đến nhà máy của bạn để cài đặt miễn phí và đào tạo bạn làm thế nào để vận hành máy.
Câu hỏi thường gặp
Q. Bạn có loại máy nào?
A. Chúng tôi là tốc độ cao SMT chọn và đặt máy sản xuất, và chúng tôi cũng xây dựng thương hiệu của chúng tôi để hiệu quả hơn và thuận tiện máy cho khách hàng của chúng tôi.chuỗi giá trị với độ chính xác cao và năng suất cao.
Q. Tốc độ thực tế của sản phẩm của bạn là bao nhiêu?
A. Đối với tốc độ thực tế của máy được hạn chế bởi nhiều yếu tố,
liên quan đến số lượng các thành phần, thời gian để gửi bảng PCB và nhận được bảng mà sẽ có ảnh hưởng đến tốc độ khi trong sản xuất, và quyết định cho các sản phẩm thực tế và nhu cầu.
