Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tốc độ: | 98000CPH | Giao hàng: | Trong vòng 30 ngày |
|---|---|---|---|
| kích thước: | 1480mm *2680mm *1650mm | Phần mềm: | R&D độc lập |
| Các thành phần: | 0201 ~ 12MM vật liệu đóng gói và vật liệu IC (Camera cố định tùy chọn cho 0201 ~ 35 * 35MM), Kích th | Không gian thành phần: | 0,2mm |
| Số vòi phun: | 20 miếng | Sức mạnh: | 220AC 50HZ |
| Làm nổi bật: | Máy chọn và đặt PCB Assembly,Máy lắp ráp PCB 20 đầu,Máy chọn và đặt 20 đầu |
||

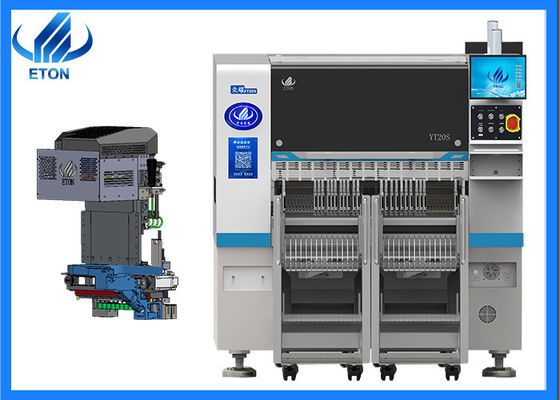

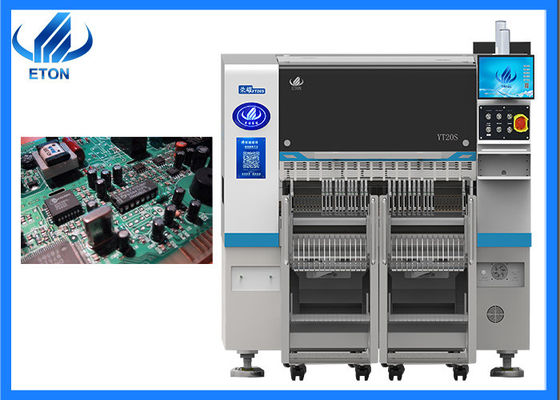

20 đầu PCB hiệu suất cao lắp ráp SMT chọn và đặt máy
Đặc điểm chính của máy
Trưởng vị trí tích hợp
Mức độ nhẹ, đầu được hình thành tích hợp, các bộ 10 trục Z được kiểm soát độc lập bởi động cơ tuyến tính từ tính mô-đun, cải thiện đáng kể tốc độ, độ chính xác và ổn định
Hệ thống góc chính xác
Hệ thống góc mô-đun độc lập điều khiển góc của mỗi thành phần để đảm bảo vị trí chính xác cao. 10 vòi hút mỗi đầu, với khoảng cách giữa 16mm.

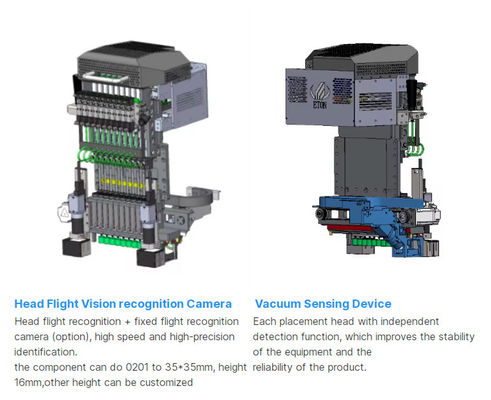

Thiết bị cảm biến chân không
Mỗi đầu đặt có chức năng phát hiện độc lập, cải thiện sự ổn định của thiết bị và độ tin cậy của sản phẩm.
Khả năng siêu tốc độ
Sử dụng động cơ tuyến tính từ cao cấp và đầu đa chức năng mô-đun, khả năng đặt đã tăng 25% so với máy truyền thống, với tốc độ tối ưu đạt 98000CPH
Parameter chính của máy
| Mô hình | YT20S |
| Cấu trúc | |
| Chiều dài | 1480mm |
| Chiều rộng | 2680mm |
| Chiều cao | 1650mm |
| Tổng trọng lượng | 2380kg |
| PCB | |
| PCB chiều dài chiều rộng | Max:500*300mm ((1200*450 tùy chọn) Min:50*50mm |
| Độ dày PCB | 0.5-5mm |
| Clamp PCB | Bấm xi lanh, chiều rộng đường ray điều chỉnh |
| Chế độ gắn | Nhặt nhóm và đặt riêng |
| O.S. | |
| Hệ thống | Windows7 |
| Phần mềm | R&D độc lập |
| Hiển thị | màn hình LED |
| Thiết bị đầu vào | Bàn phím, chuột |
| Hệ thống thị giác | |
| Số camera | 1 PCS (máy ảnh tầm nhìn bay đầu) |
| Máy ảnh 2 PCS Mark | |
| Độ chính xác tăng lên | CHIP±0,03mm QFP±0,025mm Cpk ¥1,0 (3σ) |
| Độ cao gắn | 16mm (bộ cao khác có thể được tùy chỉnh) |
| Tốc độ lắp đặt | 98000 CPH ((Trong tình trạng tốt nhất) |
| Các thành phần | 0201 ~ 12MM vật liệu đóng gói và vật liệu IC ((Nhà máy ảnh cố định tùy chọn cho 0201 ~ 35 * 35MM),Kích thước thành phần khác có thể được tùy chỉnh |
| Không gian thành phần | 0.2mm |
| Số trạm cấp thức ăn | 104 PCS |
| Số lượng vòi phun | 20 PCS |
| Sức mạnh | 220AC 50HZ |
| Tiêu thụ năng lượng | 1.5kw |
| Môi trường hoạt động | 23°C±3°C |
| Tốc độ truyền | > 1000mm/s |
| Hướng truyền | Đơn lẻ ((trái→ phải hoặc phải→ trái) |
| Chế độ truyền | Động cơ trực tuyến |
| Chế độ vị trí | Hình ảnh |
| Tiêu thụ khí | 0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| Điều khiển điện | Nghiên cứu và phát triển độc lập của ETON |
| Mô-đun thẻ điều khiển chuyển động 1 bộ | Nghiên cứu và phát triển độc lập của ETON |
| Trục X, Y, Z Động đường | Động cơ tuyến tính từ tính cao cấp |
| Cách cho ăn | Bộ cấp thông minh với động cơ kép |
| Giao diện hệ thống quản lý sản xuất MES | Tùy chỉnh |
Các triển lãm của chúng tôi
Công ty chúng tôi đã tham gia vào các triển lãm khác nhau ở nước ngoài, bao gồm triển lãm Ấn Độ Mumbai, triển lãm Ấn Độ Delhi, triển lãm Ai Cập, triển lãm Thổ Nhĩ Kỳ, triển lãm Pakistan, v.v.
Ưu điểm của chúng ta
Giải pháp đường dây SMT
Giao hàng và giao hàng
Đường vận chuyển:
※ Bằng đường hàng không, cho mẫu và gói nhỏ
※ Bằng đường biển, đối với gói lớn và số lượng;
※ Các cách khác theo yêu cầu của khách hàng.
Thời gian giao hàng:
※ Trong vòng 30 ngày.
Câu hỏi thường gặp
Hỏi: Đào tạo thế nào?
A: Sau khi mua máy của chúng tôi, bạn có thể gửi kỹ sư của bạn đến nhà máy của chúng tôi, hoặc chúng tôi gửi kỹ sư của chúng tôi đến nhà máy của bạn, và sau đó chúng tôi sẽ đào tạo nhân viên của bạn để vận hành các máy này.Đào tạo trực tuyến và hướng dẫn bằng video.
Q: Có khó sử dụng máy không?
A: Máy rất thông minh và dễ vận hành, giống như điện thoại thông minh, phần mềm được thực hiện bởi công ty của chúng tôi, vì vậy chúng tôi biết làm thế nào để làm cho nó thông minh hơn và hoạt động thân thiện.
